泰科TE 2177694-1连接器中文手册_现货采购_配套型号指南
泰科2177694-1是一款高性能2行3位母端子护套连接器，专为线对线和缆对缆设计的高速数据传输应用优化。采用无尖刃结构提升安全性，端子接触部分电镀金以提高信号完整性，主体材质为PBT GF工程塑料。该器件阻抗100Ω，工作频率范围0-3000MHz，支持高速数据电路；电缆出口固定且出线角度180°，安装方式为自由悬挂，端接方法采用压接技术。环境耐受性强：工作温度范围-40°C至105°C，符合IPX9K防水防护等级。适用于需要高可靠性与稳定性的场景，如通信设备、汽车电子等领域。
一、2177694-1中文手册
| 分类 | 详情 |
|---|---|

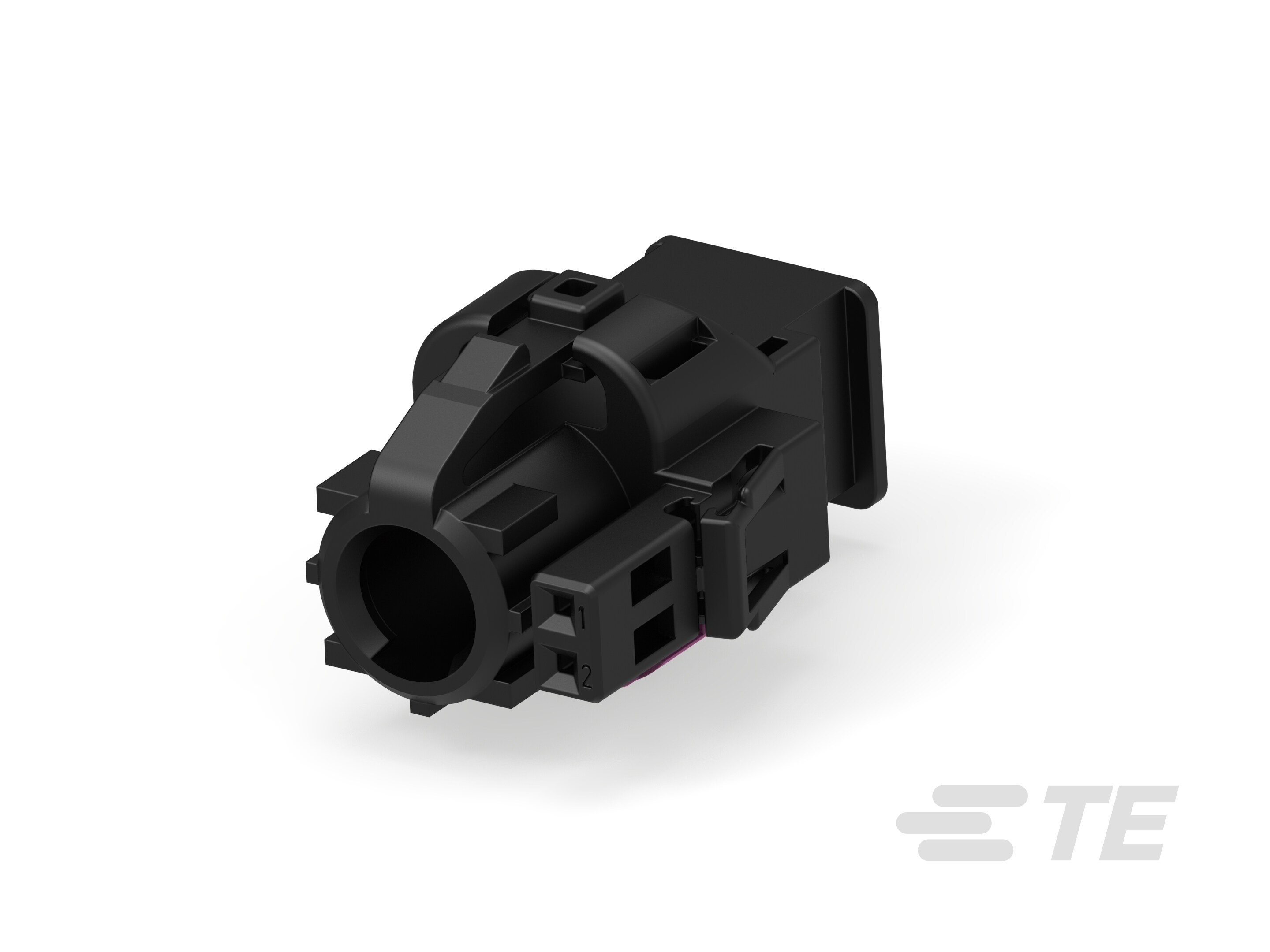

| 产品图 |
|
| 产品型号 | 2177694-1 |
| 主要锁定特性 | 无尖刃主体 | 端子上 |
| 混合型连接器 | 是 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 2 |
| 位数 | 3 |
| 阻抗(Ω) | 100 |
| 电缆出口类型 | 固定 |
| 主体材料 | PBT GF |
| 插针 | 不带 |
| 出线角度 | 180° |
| 连接器和键控代码 | A |
| 端子类型 | 插座 |
| 中心接触件 | 不带 |
| 端子接触部电镀材料 | 金 (Au) |
| 对接公端宽度 | .63mm[.025in] |
| 对接公端厚度 | .63mm[.025in] |
| 接合插针直径 | .6mm[.024in] |
| 线缆端接方法 | 压接 |
| 接合固定 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 中心线（间距） | 2.54mm[.1in] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 否 |
| 电路应用 | 高速数据 |
| IP 等级 | IPX9K |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2177694-1现货 |
| 原厂手册 | 2177694-1数据手册.PDF |
二、2177694-1配套型号

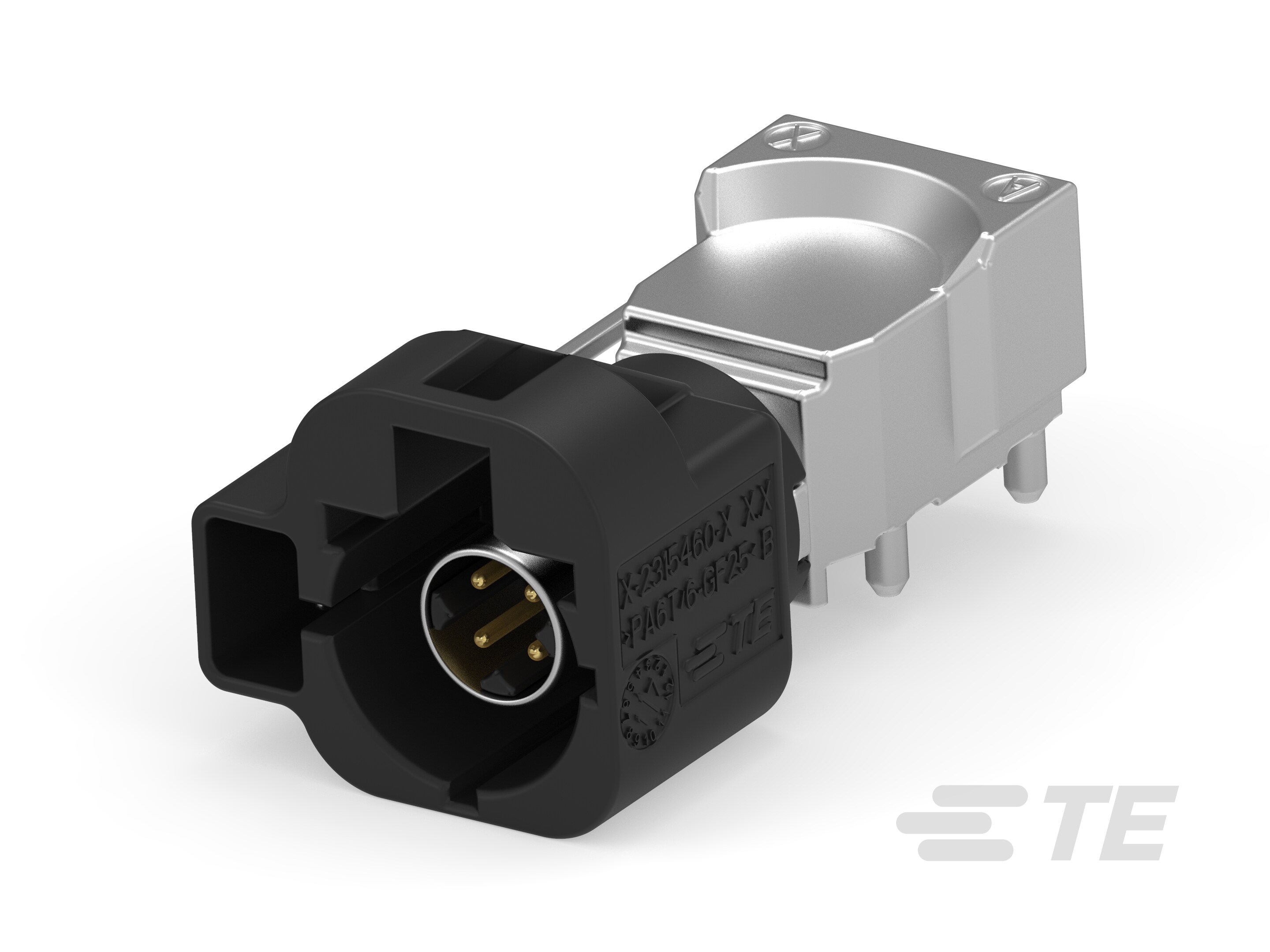

| 配套型号 | 产品图 |
|---|---|
| 2315834-1 |
 |
| 2-2177954-1 |
 |
| 更多配套型号查询 | 2177694-1配套型号大全 |
三、2177694-1适用领域
泰科2177694-1连接器凭借其高频稳定性、高防护等级及紧凑型设计，适用于以下关键领域：
1. 工业自动化控制系统
- 双排6位布局（2×3） 满足设备多信号传输需求，2.54mm间距平衡布线密度与抗干扰能力；
- IPX9K防护等级 抵御高压喷水及粉尘侵入，105℃耐温范围（-40℃至105℃）适配高温车间环境；
- 自由悬挂式安装 简化机床、机械臂线缆管理，PBT GF外壳抗化学腐蚀。
2. 汽车电子单元
- 键控代码A型结构 精准防误插，保障车载ECU、传感器接口连接的可靠性；
- 镀金端子接触件 支持3000MHz高频信号传输，满足ADAS、车载网络等高速数据交互；
- 压接线缆端接 强化振动环境下的连接稳定性，0.6mm插针直径确保微电流传输精度。
3. 通信与数据中心设备
- 0–3000MHz宽频支持 兼容路由器、服务器高速数据链路，阻抗100Ω优化信号完整性；
- 180°直出线缆设计 节省机柜空间，微型接口（对接公端0.63mm×0.63mm）适配高密度板卡布局。
4. 医疗仪器内部连接
- 无铅环保材料（PBT GF） 通过医疗设备安全认证，可耐受重复消毒流程；
- 无中心接触件设计 避免液体滞留风险，金镀层端子保障生命体征监测信号零衰减。
5. 工业级照明与能源设备
- 抗UV外壳材料 延长户外灯具、光伏逆变器使用寿命；
- 耐极端温差特性 稳定运行于-40℃至105℃环境，支撑太阳能电站全天候作业。
该连接器通过高频性能优化、键控防错及IPX9K防护体系，在严苛工况下实现信号零中断传输，双排布局进一步提升工业场景的布线效率。
四、2177694-1常见问题与解决方案
泰科2177694-1连接器常见问题与解决方案
1. 安装松动或脱落
问题：采用自由悬挂电缆安装方式，缺乏固定支撑点，在振动或外力冲击下易发生位移或完全脱落。
方案：安装应力消除附件如卡扣或绑带，优化电缆布局以均匀分布受力；增加辅助支撑结构如支架或导轨，强化机械稳定性。
2. 密封性不足
问题：虽具备IPX9K防护等级，但在安装不精确或环境湿度过高时，密封面可能未完全贴合，导致水分或污染物渗入。
方案：确保密封面清洁无污垢，安装时施加适度压力以强化贴合；在高湿度区域（推荐湿度≤80%RH），补充硅基密封圈或优化环境控制。
3. 端子接触不良
问题：插座端子因压接过程偏差或长期氧化导致接触电阻升高，影响高速数据传输的完整性。
方案：压接操作严格按公差规范进行（建议高度公差±0.2mm）；使用微纤维刷或专业清洗剂清除氧化物；周期检查端子状态，必要时更换新件。
4. 外壳变形或腐蚀
问题：PBT GF主体材料在超过105°C高温或接触强化学物质时易发生软化、变形或化学腐蚀。
方案：避免在酸/碱环境中部署；高温场景更换散热型号或添加散热模块；实施定期目视检查，监测外壳结构完好性。
5. 键控错位或对准偏差
问题：键控代码A未能与公端精确匹配，或因人为操作误差导致连接偏移，引发电气中断。
方案：插接前验证键控代码一致性；使用专用对准工具辅助定位操作；手动调整确保端子与插孔顺序对齐。
