泰科TE 2177694-2连接器中文手册_现货采购_配套型号指南
泰科2177694-2是一款混合型线缆到线缆连接器，采用母端子护套设计，具备两行三位配置，中心间距2.54mm。其阻抗100Ω和0-3000MHz工作频率范围使其专用于高速数据传输。主体材料为PBT GF，端子电镀金以确保高导电性和耐用性，工作温度-40至105°C，适应恶劣环境，IPX9K防护等级提供高压水防护。无尖刃主体和180°出线角度便于电缆安装（自由悬挂），压接端接确保可靠连接。虽不能保证位置固定，但稳定性优异，适用于工业自动化等高要求场景。
一、2177694-2中文手册
| 分类 | 详情 |
|---|---|

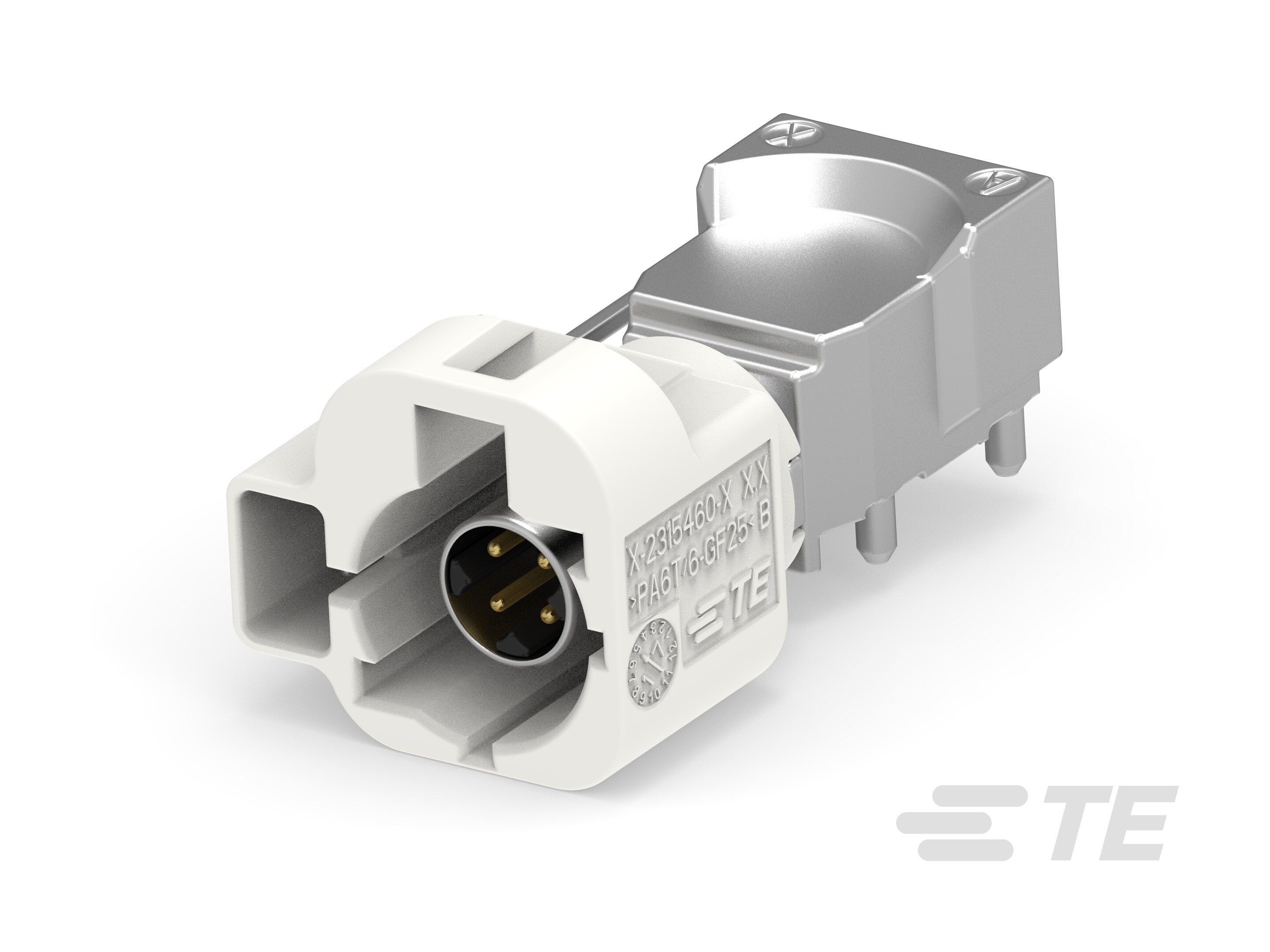

| 产品图 |
|
| 产品型号 | 2177694-2 |
| 主要锁定特性 | 无尖刃主体 | 端子上 |
| 混合型连接器 | 是 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 2 |
| 位数 | 3 |
| 阻抗(Ω) | 100 |
| 电缆出口类型 | 固定 |
| 主体材料 | PBT GF |
| 插针 | 不带 |
| 出线角度 | 180° |
| 连接器和键控代码 | B |
| 端子类型 | 插座 |
| 中心接触件 | 不带 |
| 端子接触部电镀材料 | 金 (Au) |
| 对接公端宽度 | .63mm[.025in] |
| 对接公端厚度 | .63mm[.025in] |
| 接合插针直径 | .6mm[.024in] |
| 线缆端接方法 | 压接 |
| 接合固定 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 中心线（间距） | 2.54mm[.1in] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 否 |
| 电路应用 | 高速数据 |
| IP 等级 | IPX9K |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2177694-2现货 |
| 原厂手册 | 2177694-2数据手册.PDF |
二、2177694-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 2315834-2 |
 |
| 更多配套型号查询 | 2177694-2配套型号大全 |
三、2177694-2适用领域
泰科2177694-2连接器凭借高防护性、精密接口设计及环境适应性，主要应用于以下领域：
1. 工业自动化与重型机械
PBT GF材料外壳（耐温-40℃至105℃）结合IPX9K级防护，可抵御高压蒸汽喷射及油污侵蚀，适配数控机床、工业机器人等设备的内部线缆连接。2.54mm中心间距与3位双行布局平衡空间利用率与信号稳定性。
2. 汽车电子控制系统
0.63mm精密接口尺寸确保车载ECU、传感器等关键模块的高速数据传递（支持0-3000MHz频率），金镀层端子增强接触可靠性，自由悬挂安装方式简化线束装配流程。
3. 新能源电力设备
IPX9K防护等级可应对太阳能逆变器、充电桩等户外设施的极端温湿环境，PBT GF外壳抗紫外线老化，180°出线结构优化柜内电缆管理效率。
4. 医疗仪器内部布线
宽工作温度范围（-40~105℃）适应设备消毒环境，无卤素材料符合医疗安全标准，压接线缆端接方式确保长期连接的机械稳定性。
5. 高速通信基础设施
100Ω阻抗匹配特性与高频传输能力，适用于5G基站、路由器等设备的板间差分信号传输，双行布局提升单位面积连接密度。
关键技术价值：该型号通过金镀层端子保障信号完整性（0-3000MHz），IPX9K级密封抵御高压环境侵袭，PBT GF外壳实现-40~105℃工况稳定连接，满足工业、汽车、能源等场景对高可靠性接插件的严苛需求。
四、2177694-2常见问题与解决方案
1. 自由悬挂安装的稳定性问题
问题：电缆安装（自由悬挂）设计缺乏固定点，设备振动或外力拉扯易导致连接器位移或脱落。
方案：增加卡扣式应力消除附件（如线缆绑带或支架），优化线缆路径使受力均匀，或在振动环境中增设辅助支撑结构分散机械应力。
2. 高防护等级维持困难
问题：IPX9K防护依赖密封面精准贴合，若安装面污染、密封圈老化或环境湿度＞80%RH，可能导致液体渗透。
方案：安装前清洁密封面残留物，定期更换硅胶密封圈（建议每12个月/次），并控制工作环境湿度≤80%RH；强腐蚀场景建议选用兼容密封套件。
3. 插座端子接触可靠性下降
问题：金镀层端子压接高度偏差超±0.2mm或氧化，造成接触电阻异常升高（尤其在高频信号传输中）。
方案：严格按公差±0.2~0.5mm校准压接工具，使用非研磨性端子清洁剂处理氧化层；高频应用场景建议每6个月检测接触电阻值，超标则更换端子。
4. 材料耐温性限制
问题：PBT GF外壳在持续＞105°C环境中可能变形，影响键控结构的对准精度。
方案：避免暴露于酸/碱腐蚀介质，高温工况（＞105°C）更换金属外壳衍生型号；定期检查外壳形变，若键控槽位移≥0.1mm需停用更换。
5. 键控对接失效
问题：键控代码「B」未与公端匹配或安装角度偏移，导致端子错位插接（可能损伤0.6mm接合插针）。
方案：插接前双重复核键控代码标识，使用导引夹具辅助180°轴向对准；强制对插阻力＞5N时暂停操作，排查端子排列顺序。
应用场景适配建议
- 高速数据场景（工作频率0-3000MHz）：优先选用低损线缆，减少阻抗突变点。
- 振动环境：结合应力消除附件与周期性插拔力测试（建议每季度）。
- 温度循环场景（-40~105°C）：每次温度剧变后检查密封面贴合度。
