泰科TE 2203575-8连接器中文手册_现货采购_配套型号指南

泰科2203575-8是一款单排2位电缆对电缆连接器，采用公端子护套设计（壳体为紫色），中心间距8mm。该连接器专为同轴电缆设计，出线角度为180°，通过压接方式端接电缆，安装类型为自由悬挂式。其电气特性为标称800V电压架构，最大额定电流仅1A，适用于低电流信号传输场景。工作温度范围为-40°C至125°C，无密封和防移位功能，且不具备屏蔽性能。综上，它是一款结构紧凑的基础型低压信号连接器，适用于宽温环境下的同轴缆线固定连接。

一、2203575-8中文手册

分类	详情

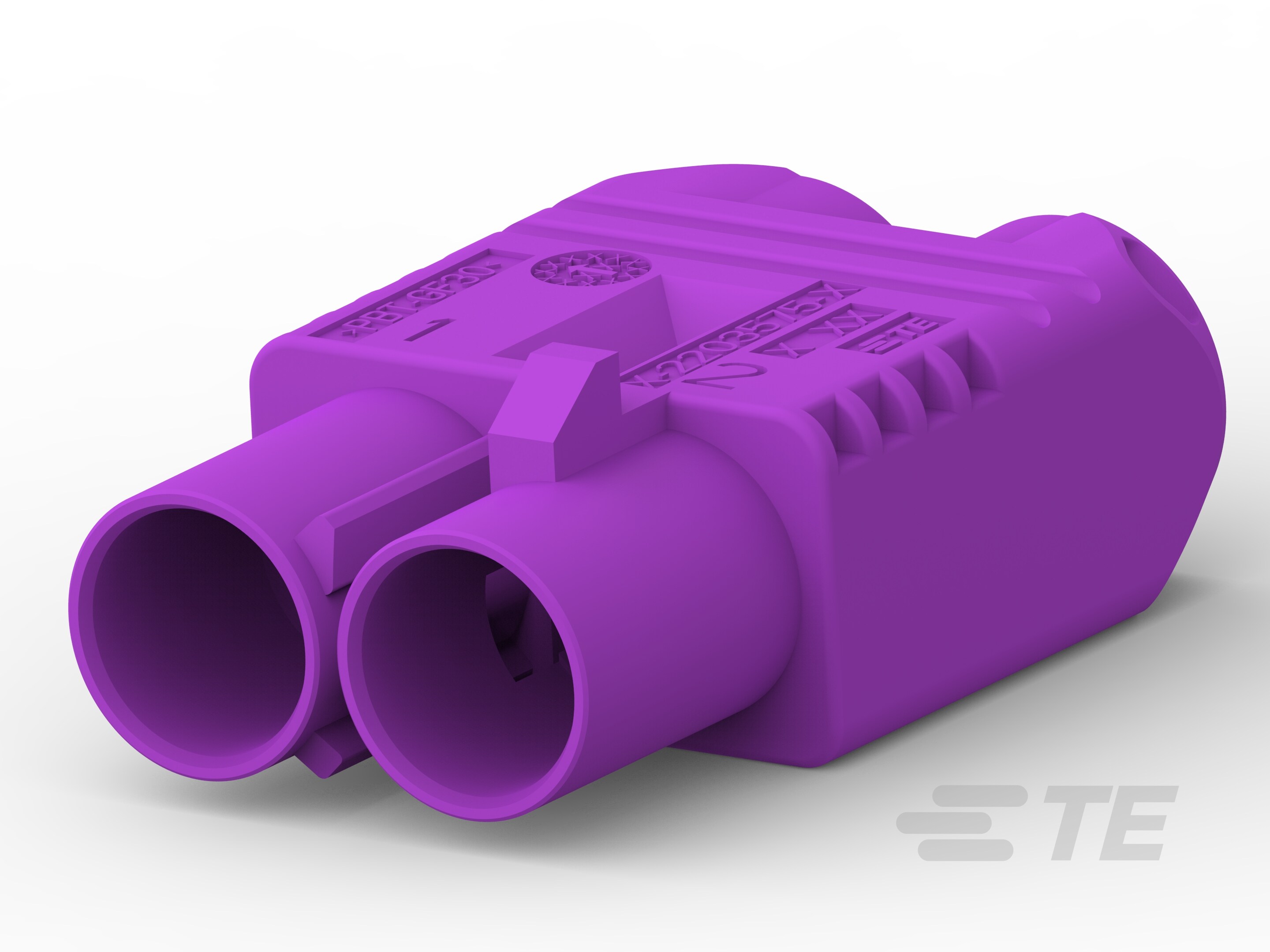

产品图
产品型号	2203575-8
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	H
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	紫色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2203575-8现货
原厂手册	2203575-8数据手册.PDF

二、2203575-8配套型号

三、2203575-8适用领域

泰科2203575-8连接器凭借其高电压架构、宽温域适配性及精准机械结构，适用于以下关键领域：

1. 汽车电子系统：

紫色壳体与键控代码H（防止误插），180°出线设计适配线束布局，8mm中心间距确保800V高压架构下的安全间距，满足车载ECU、传感器等设备的同轴信号传输需求，工作温度（-40℃至125℃）覆盖严苛行车环境。

2. 工业自动化控制：

电缆自由悬挂安装方式（非固定位）支持灵活布线，压接端子保障振动环境下的电气稳定性，宽温域耐受车间温度波动，适用于PLC、机械控制模块的紧凑空间部署。

3. 通信设备内部互联：

同轴电缆兼容性优化射频信号传输，双位单行布局平衡连接密度与抗干扰性能，适配路由器、基站内部的高频信号链路，125℃耐温保障设备持续运行可靠性。

4. 医疗仪器布线：

无密封设计简化消毒维护流程，宽工作温度范围（-40–125℃）兼容高温灭菌操作，紫色壳体提升设备内部线缆辨识度，确保监护仪、诊断设备内部接线的精准对接。

5. 户外能源设备：

180°出线降低线缆弯折应力，耐腐蚀紫色壳体适应风能/太阳能设备的户外暴露场景，高电压支持能力满足逆变器功率传输需求。

该连接器通过键控代码H、宽温域耐受性及同轴适配性，在高压与精密信号场景中实现稳定传输，紫色壳体进一步增强工业环境中的快速识别能力。

四、2203575-8常见问题与解决方案

1. 自由悬挂安装稳定性不足

问题：因缺乏固定结构，外力拉扯或设备振动易导致连接器位移或脱落。

方案：加装应力消除附件（如线缆卡扣、绑带），确保线缆受力均匀；或增设支撑架分散机械应力。

2. 防护性能不达标

问题：非密封设计（产品参数标注"可密封:否"），污染物或湿气易侵入端子区域。

方案：在潮湿环境（湿度>80%RH）加装独立防水壳；定期清洁接口区域避免积尘。

3. 端子压接失效

问题：1A载流端子的压接高度偏差超±0.2~0.5mm公差，或氧化导致接触电阻升高。

方案：使用校准后的压接工具操作；采用精密探针清洁氧化层，压接不良须立即更换端子。

4. 尼龙壳体变形风险

问题：尼龙6/6外壳长期暴露于>125℃环境（接近工作温度上限）可能软化变形。

方案：规避强酸/碱环境；高温应用场景更换金属外壳型号；定期检查壳体形状完整性。

5. 键控对接偏差

问题：键控代码"H"未与公端精准匹配，导致端子错位或插接失败。

方案：插接前双重校验键控代码与端子序列；使用导向销辅助对准，确保180°出线角度无扭曲。
