泰科2203575-9是一款公端子护套连接器，专为同轴电缆缆到缆连接设计。其采用单行双位配置，中心间距8mm，支持180°出线角度和压接端接方式，电缆安装采用自由悬挂结构，壳体为淡棕色。电气性能方面，标称电压架构达800V，最大端子电流为1A，工作温度范围宽广（-40°C至125°C）。该连接器不具备屏蔽功能，也不支持位置锁定，适用于汽车、工业等领域的低压信号传输环境。

一、2203575-9中文手册

分类	详情

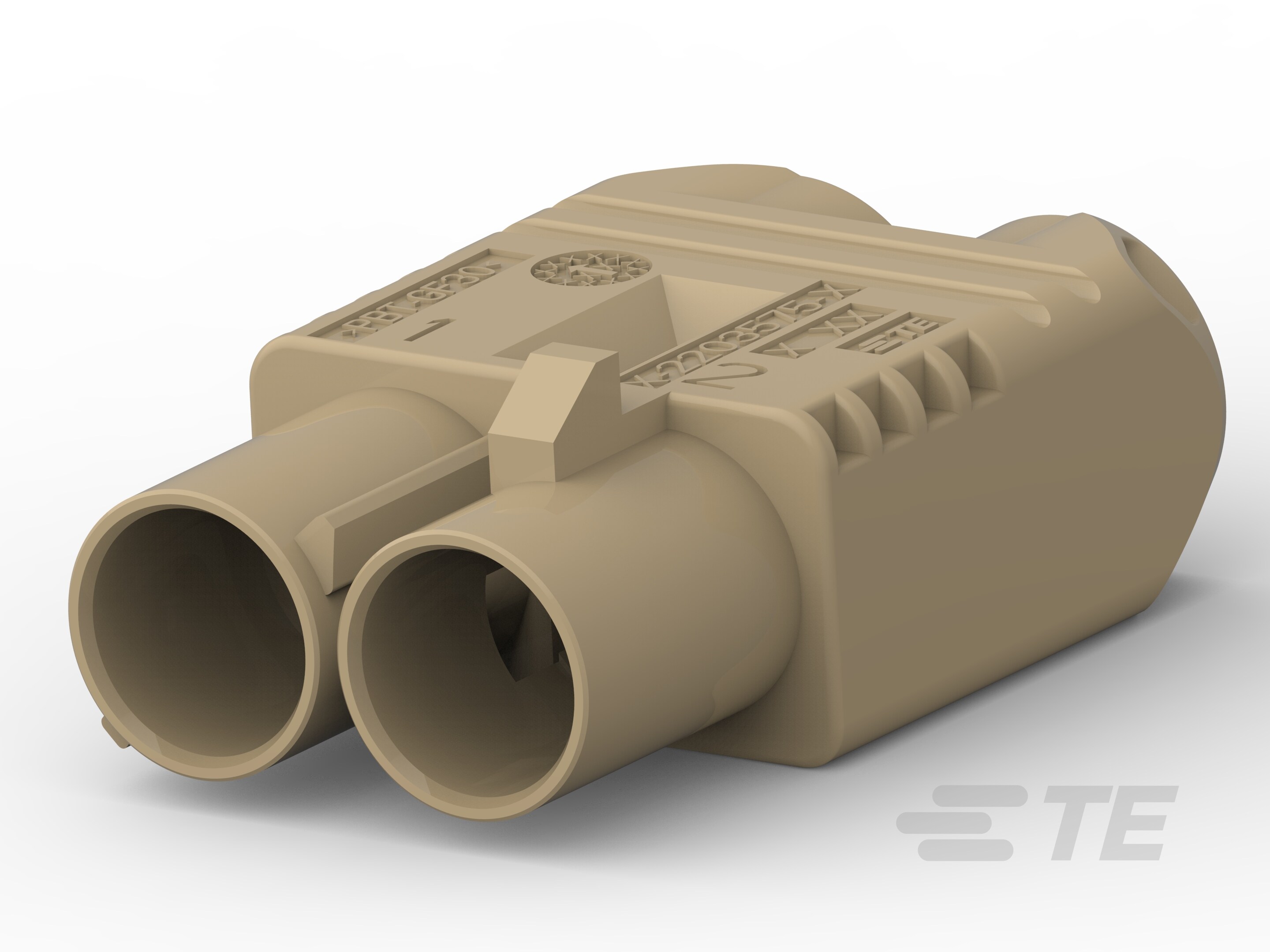

产品图
产品型号	2203575-9
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	I
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡棕色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2203575-9现货
原厂手册	2203575-9数据手册.PDF

二、2203575-9配套型号

三、2203575-9适用领域

泰科2203575-9连接器凭借高温耐受性、电气稳定性及紧凑型设计，主要服务于以下专业领域：

1. 汽车电子系统

800V高电压架构兼容电动车型平台，125°C高温耐受性适应引擎舱及电驱单元环境。2位单行布局（8mm宽间距）确保高电压信号传输的绝缘安全性，淡棕色壳体利于车载线束快速定位，压接线缆端接方式保障车载传感器与控制单元连接的机械强度。

2. 工业自动化控制设备

-40℃至125℃宽温域适应PLC模块、电机控制器等工业场景，自由悬挂安装方式适配机柜内紧凑布线需求。同轴电缆传输能力支持高频信号稳定交互，180°出线角度优化空间利用率，满足产线设备模块化快速插拔需求。

3. 通信与能源基础设施

800V耐压等级契合光伏逆变器直流侧连接场景，宽温域特性（-40~125℃）保障户外基站设备在极端气候下的运行可靠性。8mm中心间距设计平衡绝缘安全性与布局密度，同轴接口适用于射频信号传输设备内部互联。

4. 精密仪器与医疗设备

压接式线缆端接避免焊接热应力，适配监护仪、诊断设备等需高频维修场景。1A电流上限满足低功耗信号传输标准，无铅材质符合医疗设备环保规范，紧凑型结构适应设备内部空间限制。

核心优势聚焦：宽温域适应性（-40~125℃）覆盖严苛环境需求，800V耐压等级支持高电压应用场景，同轴传输结构保障信号完整性，自由悬挂安装模式提升布线灵活性，为关键系统提供稳定电气连接解决方案。

四、2203575-9常见问题与解决方案

泰科2203575-9连接器常见问题与解决方案

1. 自由悬挂安装稳定性不足

问题：电缆安装（自由悬挂）缺乏固定支撑，易因振动或外力导致连接器位移，影响电气连续性。

方案：添加外部应力消除装置（如扎带或线夹），确保电缆弯曲半径≥5倍线径；在振动环境中增设支撑架分散机械应力。

2. 高温环境外壳耐受风险

问题：尼龙6/6材质外壳在临界温度125℃时可能软化变形，长期暴露导致结构失效。

方案：严格监控环境温度（建议≤115℃）；高温应用场景更换为金属外壳兼容型号（如适用），每季度检查外壳形变及裂纹。

3. 无键控导致的错位风险

问题：无键控设计（键控代码为I）可能引发公母端对准偏差，造成端子受力不均或插拔磨损。

方案：安装前标记线缆极性，使用导向夹具辅助插合；定期检查端子排列状态，避免单边受力。

4. 端子氧化与压接隐患

问题：1A小电流端子对接触电阻敏感，压接高度超差（公差未标注）或氧化易引起导通异常。

方案：采用精密压接工具（建议精度±0.05mm），铜端子使用抗氧化剂涂层；每千次插拔后测试接触电阻（目标值≤10mΩ）。

5. 无密封防护的污染侵入

问题：非密封设计（IP等级未达标）在湿度＞80%RH或粉尘环境中易诱发短路。

方案：加装防尘罩或外置密封胶套；每周清洁端子区域，环境湿度控制于40%~70%RH区间。

关键参数操作规范

- 电压兼容性：800V架构下避免满负荷连续运行（建议≤80%额定电流）。

- 温度管理：低温（-40℃）环境需预热后插拔，防止材料脆化。

- 线缆匹配：同轴线缆需确保屏蔽层完整接地（尽管连接器无屏蔽功能）。

- 维护周期：每6个月进行全功能检测（含绝缘电阻测试，标准≥100MΩ）。
