泰科TE 1-2203575-1连接器中文手册_现货采购_配套型号指南

泰科1-2203575-1是一款单排双位同轴电缆连接器（公端子护套），专为800V电压架构设计。其采用胭脂红色壳体，8mm中心距，支持180°出线方向。该连接器适用于自由悬挂安装，使用压接方式进行电缆端接，额定电流最大为1A。工作温度范围为-40℃至125℃，具备宽温适应性。特性包括：不可密封、无屏蔽功能且未配备连接器位置保障（CPA）结构。虽然近期泰科电子在密封件技术（如椭圆形内密封筋专利CN222802197U）上取得进展，提升了密封性能，但根据现有规格，此特定型号不具备密封能力。主要适用于对密封无特定要求的高压电缆连接场景。

一、1-2203575-1中文手册

分类	详情

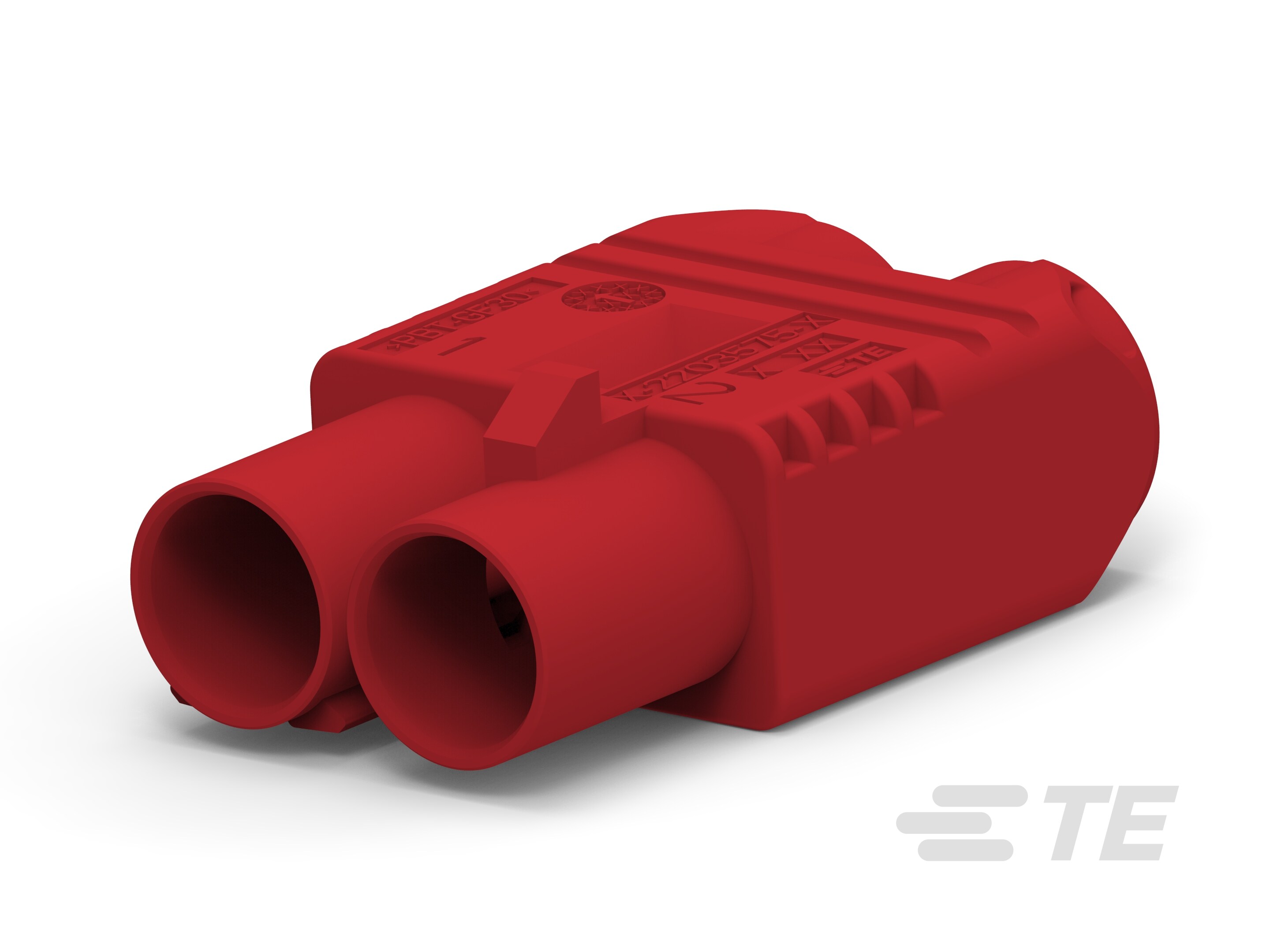

产品图
产品型号	1-2203575-1
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	L
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	胭脂红
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	1-2203575-1现货
原厂手册	1-2203575-1数据手册.PDF

二、1-2203575-1配套型号

三、1-2203575-1适用领域

泰科1-2203575-1连接器因其高电压耐受性、宽温操作范围及同轴电缆兼容性，在以下领域中发挥关键作用：

1. 通信与数据传输：基于同轴电缆结构（8mm间距）支持高频信号传输，180°出线角度优化设备内部线缆布局，端子压接端接确保低干扰连接，适用于路由器、基站内部或数据采集系统的精密信号传递。

2. 汽车电子系统：键控代码L设计有效预防误插操作，-40℃至125℃工作温度耐受引擎舱高温环境，自由悬挂安装方式简化车载线束管理，适配传感器或ECU的低电流（1A max）信号接口。

3. 工业自动化控制：-40℃至125℃宽温稳定性抗冲击工厂环境温度波动，压接线缆端接机制提供高机械可靠性，2位单行布局(最大电压800V)适合PLC输入输出模块或执行机构间的紧凑连接。

4. 户外安防与仪器：宽温范围抵御极端气候影响，胭脂红色壳体增强野外环境中的可辨识性，同轴接口支持安防摄像头、太阳能监控器等户外设备的视频信号传输，自由悬挂安装简化空间受限布线。

5. 医疗诊断设备：低电流端子(1A)保障安全操作，工作温度范围(-40℃至125℃)兼容灭菌要求，压接技术确保可靠电气接触，适用于医疗仪器内部数据或控制信号的连接场景。

该连接器通过键控设计、宽温适应性和压接结构，在多种复杂环境下维持信号完整性和长期稳定性，胭脂红壳体外饰进一步提升了工业现场快速识别效率。

四、1-2203575-1常见问题与解决方案

1. 端子接触不良

问题：1A小电流端子压接高度偏差＞±0.05mm易导致虚接，氧化加剧电阻上升。

方案：使用微米级压接工具（公差控制±0.03mm），接触点涂抹抗氧化脂，定期监测回路电阻（建议＜10mΩ）。

2. 安装结构失稳

问题：自由悬挂式安装无锁扣结构，外力牵拉易致公端子护套与线缆脱离。

方案：距连接器尾部15mm内加装应力夹（抗拉力≥50N），线束走向固定角度≤30°。

3. 热变形风险

问题：尼龙外壳在125℃极限温度下持续工作可能软化变形（热变形温度140℃）。

方案：环境温度＞110℃时改用金属护套型号（如：1-2203575-3），并控制单次通电时间＜30min。

4. 键控操作失效

问题："L型"键槽公母端未完全啮合（需8mm精准对位），振动中易滑脱。

方案：安装时使用8mm[.315in]定位夹具校准，施加轴向插入力需达15~20N。

5. 污染物侵入

问题：非密封设计在粉尘环境中可能导致端子间积碳短路（间距仅4.5mm）。

方案：接口处套热缩防尘套管（壁厚≥0.5mm），工作环境颗粒物浓度需＜5mg/m³。

方案设计依据说明

| 产品特性 | 衍生风险 | 方案原理 |

|| 电缆安装（自由悬挂） | 应力集中脱落 | 增加机械夹持力 |

| 非密封设计 | 粉尘/湿气侵入 | 物理隔绝污染物 |

| 压接端接 | 微米级压接偏差 | 提升加工精度控制 |

| 键控代码L | 8mm对位容差小 | 强化安装定位精度 |

| 125℃工作温度 | 材料接近软化临界点 | 温度监控+材料升级 |
