泰科 1-2203575-2 是一款采用公端子护套设计的单排（1行2位）缆到缆信号连接器，适用于800V高压架构环境。其核心规格包括180°电缆出线角度和8mm端子中心间距，额定电流为1A（最大值）。该连接器采用电缆压接端接方式，专为自由悬挂安装设计，主体为粉橙色。工作温度范围为-40°C至+125°C，与同轴电缆配合使用，主要用于微电流信号传输电路。其设计包含.5mm直径的接合插针（键控代码M），但不具备密封和连接器位置保障(CPA)功能。

一、1-2203575-2中文手册

分类	详情

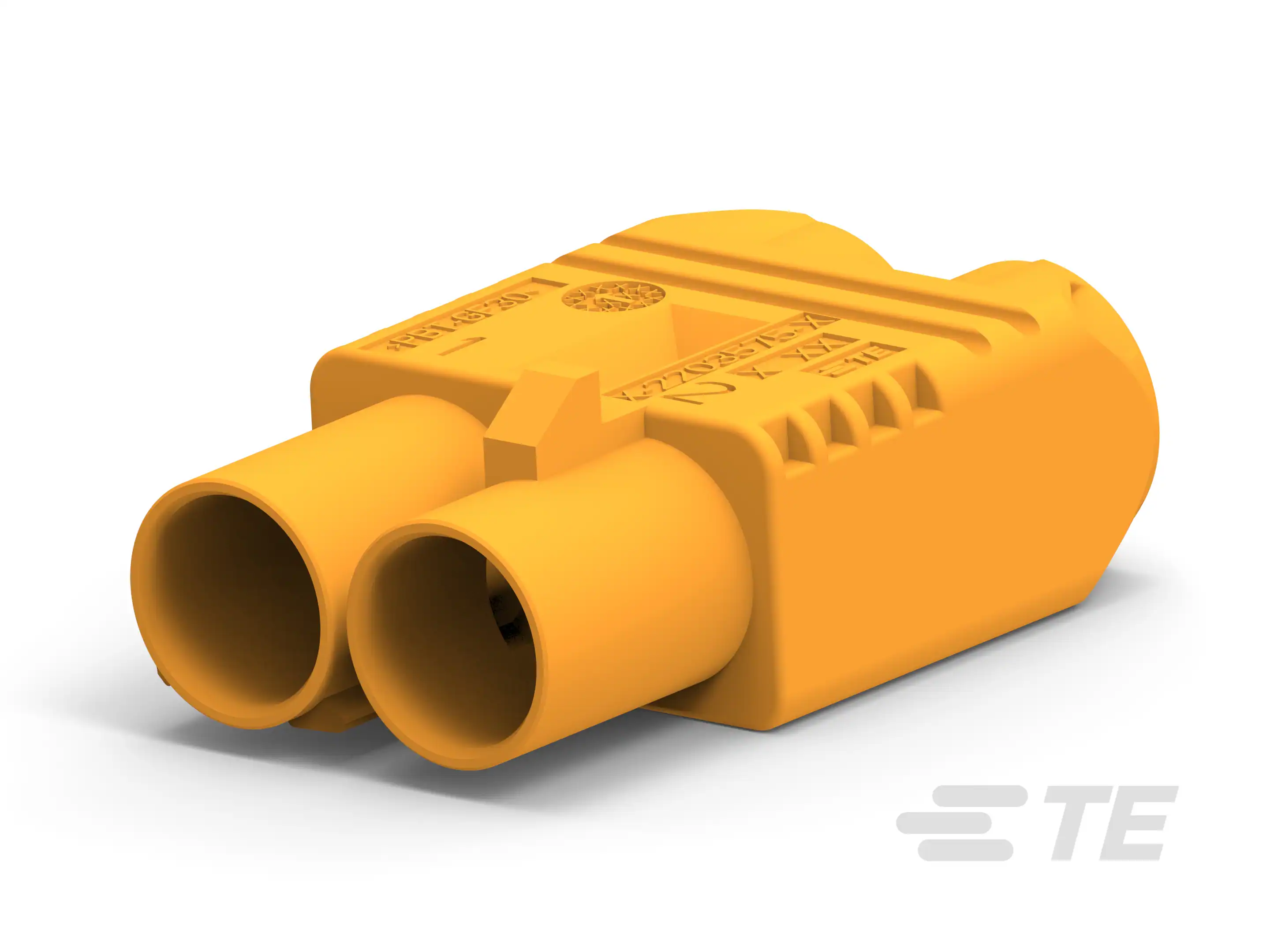

产品图
产品型号	1-2203575-2
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	M
接合插针直径	.5mm[.019in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	粉橙色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	1-2203575-2现货
原厂手册	1-2203575-2数据手册.PDF

二、1-2203575-2配套型号

三、1-2203575-2适用领域

泰科1-2203575-2连接器凭借其宽广工作温度范围、精准键控设计及灵活安装特性，适用于信号传输场景的以下核心领域：

1. 工业自动化与机械控制：自由悬挂安装方式简化高振动环境下的电缆布局，-40°C至125°C工作温度耐受工厂车间或机床的极端工况，8mm中心线间距支持传感器信号与控制链路的稳定对接。

2. 汽车电子系统：键控代码M机制结合180°出线角度防止误插错配，确保车载线束接口或ECU单元的信号传输可靠性，适应行车环境下的振动冲击。

3. 户外能源设备：如太阳能逆变器或风电控制系统，粉橙色壳体提升辨识度，自由悬挂结构适配紧凑空间，宽温域(-40°C至125°C)抵御户外温差变化，适用于低电流信号连接。

4. 医疗仪器与设备：同轴电缆信号传输确保内部布线的纯净性，压接线缆端接方式简化消毒维护流程，非密封设计结合温度稳定性适配医疗设备内建环境。

5. 通信与数据传输：单行2位布局(8mm间距)优化信号完整性，同轴电缆类型支持路由器或基站内的射频信号高效传输，键控代码强化抗干扰能力。

该连接器通过键控对准、自由悬挂安装及高电压(800V)支持，在复杂场景中保障长期信号连接稳定性，粉橙色壳体进一步增强工业及户外应用的视觉确认效率。

四、1-2203575-2常见问题与解决方案

泰科1-2203575-2连接器常见问题与解决方案

泰科1-2203575-2连接器是一种公端子护套类型，专用于电缆到电缆的连接系统。该连接器采用压接方式端接线缆，适用于信号电路传输，最大电流为1A，工作温度范围为-40°C至125°C。基于其设计特性，以下是该型号常见的问题点及相应的改进方案，旨在帮助用户优化安装、使用和维护。

1. 安装松动或脱落

问题：自由悬挂安装方式缺乏固定点，容易在振动或外力作用下导致连接器位移或完全脱落。

方案：添加应力消除附件如塑料卡扣或尼龙绑带，确保电缆受力均匀；同时，增加支撑结构（如安装支架）以分散机械应力，预防早期故障。

2. 密封性或防护不足

问题：设计无内置密封功能，在潮湿或污染环境中（湿度超过80%RH）易渗入水分或灰尘，影响信号传输可靠性。

方案：定期清洁连接表面，使用外部硅胶密封圈增强防水性；控制环境湿度至80%RH以下，避免在污染严重区域部署连接系统。

3. 端子接触不良

问题：压接端子（直径0.5mm）因操作不当或表面氧化导致接触电阻异常，引起信号中断或性能下降。

方案：严格按压接高度公差（标准±0.2~0.5mm）执行操作；采用专用工具清除氧化物层，必要时更换端子，确保电气连续性。

4. 外壳变形或老化

问题：粉橙色尼龙外壳在高温环境（接近125°C上限）或暴露于腐蚀性物质时，易发生热变形或材料退化。

方案：避免接触强酸或强碱化学品；高温场景中，限制连接器持续运行时间并定期检查完整性，确保无开裂或膨胀迹象。

5. 键控匹配或对准偏差

问题：键控代码M未与公端正确对位时，引发连接不稳或端子排列错位，影响信号稳定性。

方案：安装前核查两端键控代码及端子排列；使用机械对准工具辅助定位，保障精准对接，减少人为操作误差。

以上问题分析与解决方案基于泰科1-2203575-2的连接特性优化设计。日常维护应参考产品工作参数，如避免超温操作、确保端子压接规范，以延长使用寿命并提升系统可靠性。
