泰科TE 1-2203575-3连接器中文手册_现货采购_配套型号指南

泰科电子（TE Connectivity）的1-2203575-3是一款电缆对电缆（缆到缆）连接器，采用公端子护套设计。其核心参数包括：单排2位结构，中心间距8mm，支持最高800V电压架构和1A电流传输。该连接器适配同轴电缆，线缆端接方式为压接，出线角度为180°，安装类型为自由悬挂式。外壳为粉绿色，不具备密封和屏蔽功能，适用于信号传输类电路应用。工作温度范围宽泛（-40°C至+125°C），能满足严苛环境的基础连接需求，但不具备连接器位置锁定机制。典型应用于非屏蔽信号传输场景，符合工业场景的基础电气连接标准。

一、1-2203575-3中文手册

分类	详情

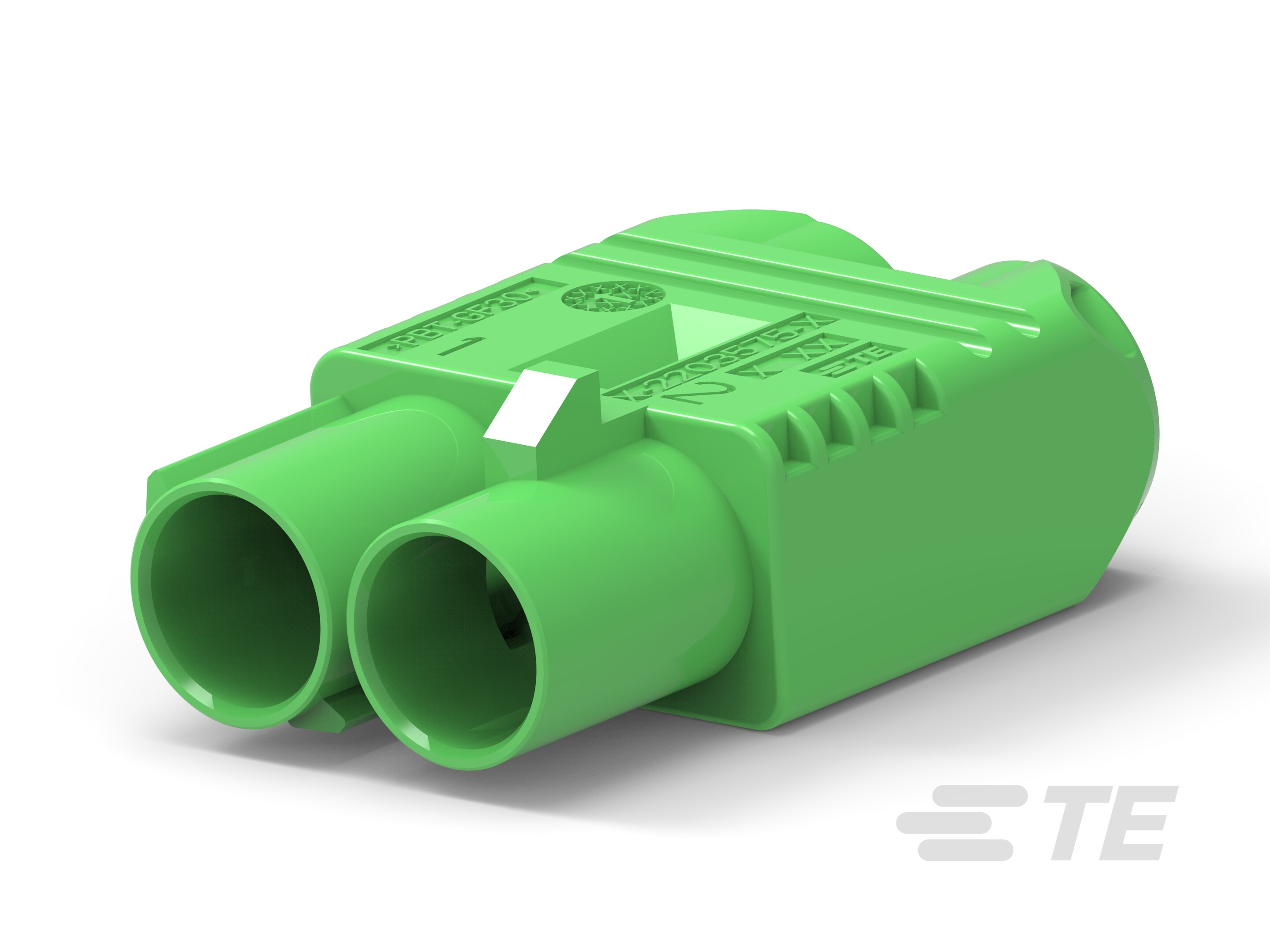

产品图
产品型号	1-2203575-3
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	N
接合插针直径	.5mm[.019in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	粉绿色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	1-2203575-3现货
原厂手册	1-2203575-3数据手册.PDF

二、1-2203575-3配套型号

三、1-2203575-3适用领域

泰科1-2203575-3连接器凭借其紧凑结构、高电压耐受性及宽温域适应性，适用于以下专业场景：

1. 汽车电子与电力系统：

800V高压架构满足电动车载系统需求，粉绿色壳体便于设备识别。180°电缆出线设计适配线束空间受限环境，支持传感器信号传输（如电池管理系统、电机控制器），宽温域（-40℃至125℃）保障极端工况下的连接可靠性。

2. 工业控制与自动化设备：

自由悬挂式安装简化机械臂、机床电缆布局，单行双位结构（8mm间距）兼顾连接密度与抗干扰性。铜端子压接端接确保振动环境中的信号稳定性，适用于控制器I/O接口及执行器信号链路。

3. 户外能源与电力设备：

高耐温特性（125℃）支持太阳能逆变器、充电桩内部高温区域布线，粉绿色外壳在设备维护中提升辨识效率。同轴电缆兼容性优化高频信号传输质量，适配能源设备监测回路。

4. 医疗设备内部布线：

无密封设计简化消毒流程，可维修性降低设备维护成本。宽温域特性满足医疗仪器环境适应性要求，紧凑尺寸适配内窥镜、监护仪等设备的空间受限电路板连接。

5. 专业设备信号传输：

8mm中心间距平衡空间利用率与电气隔离需求，1A信号电流承载能力支持通信模块、测试仪器的低频数据传输。180°线缆方向优化机柜内部走线效率。

该连接器通过宽温域支撑、高压架构及自由悬挂安装特性，在严苛电气环境中保障信号完整性，粉绿色壳体进一步强化工业场景中的快速维护定位能力。

四、1-2203575-3常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式安装无固定支撑点，振动或外力易导致移位。

方案：增加应力消除结构（如线缆绑带或卡扣），均匀分散线缆受力；或在布线路径增设支撑点。

2. 密封防护局限

问题：非密封设计，污染物易通过接口缝隙侵入（尤其高湿度环境）。

方案：保持连接器干燥环境（相对湿度≤80%RH）；定期清理接触面，必要时外敷防尘胶带。

3. 端子接触异常

问题：1.2mm母端子压接超差（公差：±0.2~0.5mm）或氧化导致信号传输不稳。

方案：使用校准工具严控压接高度；专用触点清洁剂清除氧化层；接触失效时更换端子。

4. 外壳高温变形风险

问题：尼龙6/6外壳持续暴露于＞125°C环境可能软化变形。

方案：避开强酸/碱环境；高温工况改用金属外壳型号；定期目检外壳形变及裂纹。

5. 键控对位偏差

问题：键控代码"N"未与公端精确匹配，引起插接错位。

方案：插接前双端验证键控代码与针脚序列；借助导向工具辅助对准，确保完全耦合。

方案设计依据说明（基于产品资料关键参数）：

- 安装模式：明确为"自由悬挂"，故针对性提出应力消除方案。

- 密封性：参数标明"可密封：否"，故聚焦物理防护与环境控制而非密封件升级。

- 电流规格：端子最大电流1A，接触不良将直接影响信号完整性，故强调压接精度与氧化处理。

- 温度极限：工作温度上限125°C，与外壳耐温性直接关联，需严格监控环境温度。

- 键控代码：明确代码"N"，操作中需精准匹配避免混淆。
