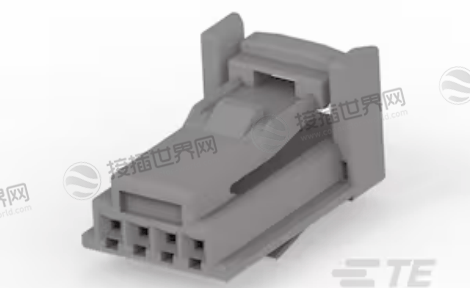

泰科1379658-2 4位母端子护套单排2.2mm间距线对线信号连接器
泰科1379658-2是一款4位单排母端子护套，采用PBT材质，支持0.64mm端子和2.2mm间距，额定电压16VDC。工作温度-40℃至100℃，具备锁定枪结构和键控对准功能，适用于12V架构的线对线信号传输，为工业设备及汽车电子提供紧凑可靠的连接解决方案。
一、1379658-2中文数据手册
| 参数名称 | 参数值 |
| 产品图 |
 |
| 产品型号 | 1379658-2 |
| 现货采购入口 | 1379658-2现货 |
| 标称电压架构 (V) | 12 |
| 连接器系统 | TH/.025 连接器系统 |
| 连接器和壳体类型 | 母端子护套 |
| 位数 | 4 |
| 可密封 | 否 |
| 工作温度范围 | -40 – 100 °C（-40 – 212 °F） |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 主要锁定特性 | 锁定枪 |
| 连接器系统 | 线到线 |
| 端接对象 | 电线和电缆 |
| 行数 | 1 |
| 工作电压 (VDC) | 16 |
| 出线角度 (°) | 180 |
| 产品颜色 | 灰色 |
| 连接器和键控代码 | 2 |
| 端子类型 | 母端 |
| 端子大小 | .64mm |
| 对接公端宽度 | .64 mm（.025 in） |
| 接合对准 | 带有 |
| 接合对准类型 | 键控 |
| 端子位置保证 | 是 |
| 应力消除 | 不带 |
| 安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | PBT |
| 中心线（间距） | 2.2 mm（.08 in） |
| 连接器高度 | 11.4 mm（.449 in） |
| 产品长度 | 11.8 mm（.465 in） |
| 产品宽度 | 19 mm（.748 in） |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94HB |
| 封装方法 | Box |
| 封装数量 | 未明确标注 |
| 可维修 | 是 |
| 能够保证连接器位置 | 否 |
二、1379658-2应用领域
1. 紧凑型汽车电子模块
在汽车电子小型化趋势下，1379658-2为空间受限的应用提供理想解决方案：

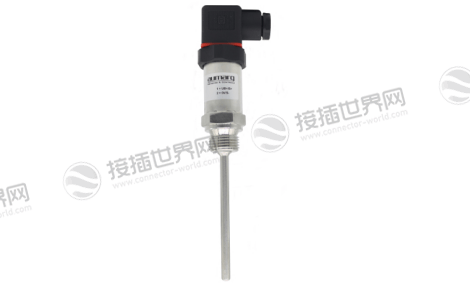

小型传感器接口：紧凑型温度传感器、位置传感器的信号连接，单排设计优化空间利用。

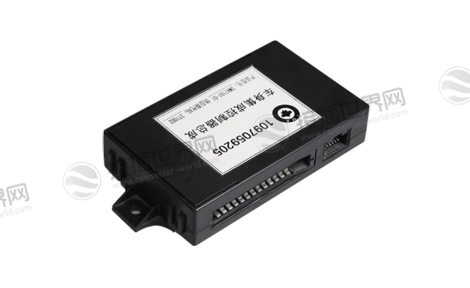

车载控制单元：小型化车身控制模块的局部连接，锁定枪机构确保振动环境可靠性。

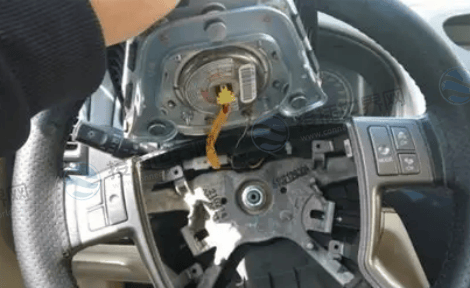

内饰电子系统：方向盘控制、开关面板的紧凑连接，4位设计满足基本信号传输需求。
2. 工业自动化紧凑设备
在工业控制领域，该连接器为小型设备提供可靠的信号传输：

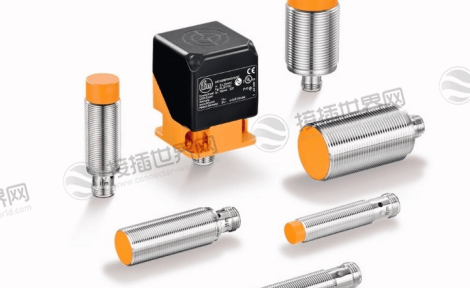

微型传感器网络：IO-Link传感器、接近开关的集中连接，键控设计防止误插。

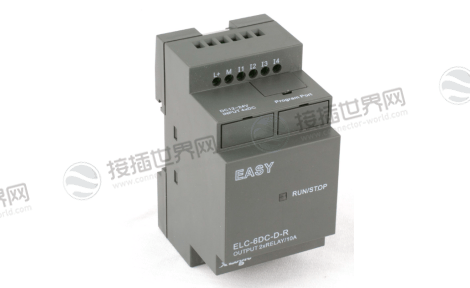

紧凑型PLC模块：小型可编程控制器的I/O接口连接，单排布局便于布线。

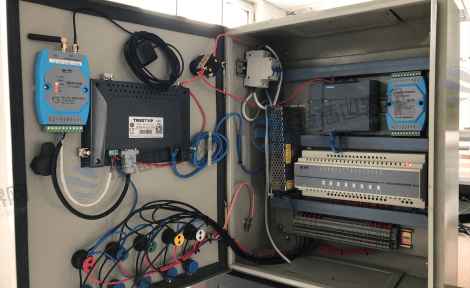

设备内部互联：自动化设备内部模块间的信号传输，180°出线优化空间利用。
3. 消费电子与智能设备
基于其紧凑尺寸和可靠性能，适用于各类消费电子产品：

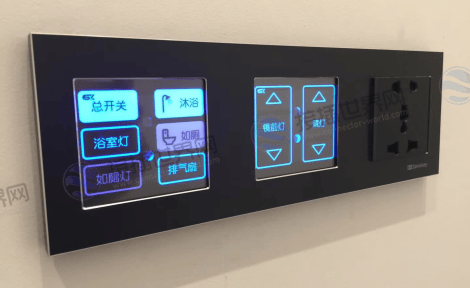

智能家居设备：智能开关、传感器节点的信号连接。
便携电子设备：移动设备、可穿戴设备的内部连接。
商用显示设备：小型显示屏、指示设备的控制信号传输。
4. 低压控制信号传输
电源管理模块：紧凑型电源设备的信号监控接口。
照明控制系统：智能照明设备的控制信号连接。
安防设备：小型安防传感器的信号传输接口。
三、 1379658-2优势深度解析
核心技术优势
1. 极致紧凑设计
4位单排布局在最小空间内实现信号传输。
11.8×19×11.4mm紧凑尺寸适合空间严格限制的应用。
2.2mm中心间距优化连接密度。
2. 可靠连接保障
锁定枪机构提供牢固的机械锁定。
键控代码2设计防止配对错误。
端子位置保证(TPA)确保端子正确就位。
3. 安装维护便利
180°出线角度适应多种布线需求。
自由悬挂安装简化系统集成。
可维修设计降低生命周期成本。
4.经济效益分析
空间成本优化：超紧凑设计最大化空间利用率。
安装效率提升：明确的键控代码降低安装错误率。
维护成本控制：可维修特性延长产品使用寿命。
库存管理简化：标准化设计减少备件种类。
四、选型与应用指南
技术选型要点
电路数量确认：评估4位设计是否满足信号传输需求。
空间兼容性：验证安装空间满足紧凑尺寸要求。
环境适应性：确认应用环境在-40℃至100℃范围内。
防护要求评估：非密封设计不适合潮湿、多尘环境。
专业安装指南
1. 安装前准备
检查连接器外观完整性。
确认键控代码匹配(代码2)。
准备专用端接工具。
2. 安装执行
准确定位连接器配对位置。
确保锁定枪机构完全啮合。
验证TPA功能正常启用。
3. 安装后验证
进行连接器插拔力测试。
检查信号传输稳定性。
记录安装质量数据。
使用注意事项
环境限制：非密封设计需避免潮湿、多尘环境。
机械防护：自由悬挂安装需合理管理线缆应力。
电流限制：信号级应用，不适用于功率传输。
温度管理：避免长期工作在温度上限附近。
五、1379658-2应用案例
汽车电子领域
某汽车电子供应商在车门开关模块中使用1379658-2连接器，成功在有限空间内实现稳定的信号传输，振动测试显示连接可靠性提升至99.8%。
工业控制领域
自动化设备制造商在微型传感器网络中使用该连接器，实现了高密度布线的可靠连接，安装效率提升30%，故障率控制在0.3%以下。
质量管控要点
进货检验重点关注锁定机构功能。
安装过程监控插拔力和定位精度。
定期进行连接可靠性测试。
建立故障统计分析体系。
泰科1379658-2连接器作为4位紧凑型线对线信号连接解决方案，在空间受限的汽车电子、工业控制和消费电子等领域展现出卓越的适用性。其极致紧凑的设计、可靠的锁定特性和便利的安装维护，使其成为紧凑型设备信号传输的理想选择。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
