矢崎7114-1466-02 公端子 91系列RK密封端子 6A额定电流
矢崎7114-1466-02是一款91系列RK公端子，采用铜合金镀锡材质，额定电流6A，耐压AC1000V，工作温度-40℃~110℃。兼容0.3mm²与0.5mm²的CAVS电线，配套7158-3120-90/3121-80密封件，适用于汽车线束和工业设备的防水连接场景，确保信号稳定传输与接口可靠密封。
一、7114-1466-02中文参数手册
| 项目 | 数值/信息 |
| 产品图 |
 |
| 产品型号 |
7114-1466-02 |
| 现货采购入口 |
7114-1466-02现货 |
| 零件分类 | 端子（Terminal） |
| 产品系列 | 91 Connector RK 系列 |
| 替代零件号 | 无 |
| 配对零件号 | 7116-1466-02 |
| 密封状态 | 密封（Sealed） |
| 性别类型 | 公头（Male） |
| 接线片尺寸（mm） | 1.00 |
| 材质 | 铜合金（COPPER ALLOY） |
| 镀层 | 镀锡（Tin Plating） |

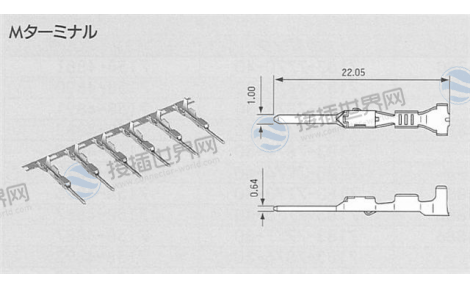

| 外形尺寸 - 长度（mm） | 22.05 |
| 外形尺寸 - 宽度（mm） | 1.00 |
| 外形尺寸 - 高度（mm） | 0.64 |
| 电流等级 | 小型（SMALL） |
| 允许电流（参考值） | 6A（参考值） |
| 低压低电流电阻 | 最大 10 毫欧（初始值） |
| 绝缘电阻 | 最小 100 兆欧（500VDC 条件下） |
| 耐压 | 1000V AC（1 分钟） |
| 温度范围 | -40 至 110℃ |
| 适用电线类型 | CAVS 线 |
| 适用电线规格（mm²）- 最小 | 0.30、0.50 |
| 适用电线规格（mm²）- 最大 | 0.30、0.50 |
| 适配线密封件 | 7158-3120-90、7158-3121-80 |
| 产品标准号 | 无 |
| 操作手册号 | 无 |
二、7114-1466-02应用领域
1. 汽车电子密封系统
在汽车电气架构中，7114-1466-02为关键系统提供可靠的电气连接：
发动机控制系统：各类传感器信号传输，镀锡处理确保高温环境下的稳定接触电阻。

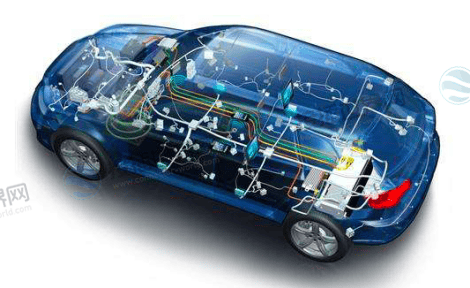

车身电子模块：车门控制单元、座椅调节模块的电力传输，6A电流满足执行器驱动需求。

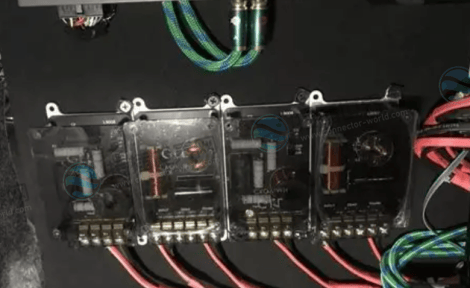

信息娱乐系统：音响、导航设备的信号连接，紧凑尺寸适应高密度布线环境。
2. 工业自动化设备
在工业控制领域，该端子为自动化设备提供稳定的电气连接：

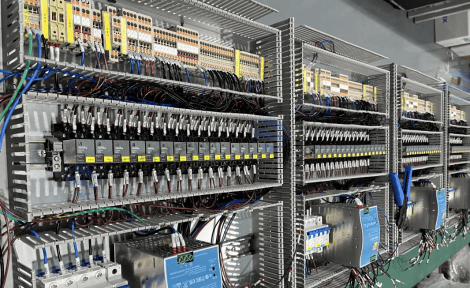

PLC控制系统：I/O模块的信号传输，低电阻特性保障信号完整性。

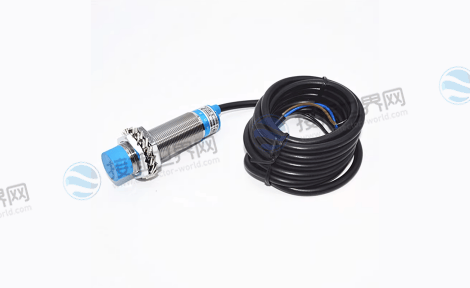

工业传感器：光电传感器、接近开关的电力供应，抗震设计适应振动环境。

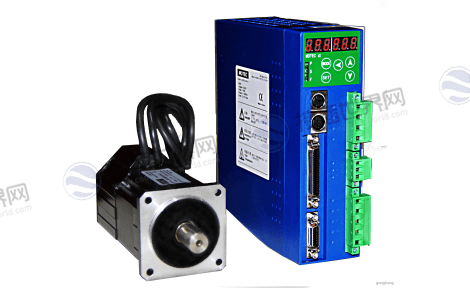

机械设备控制：电机驱动器、控制阀的信号连接，宽温范围确保工业环境可靠性。
3. 新能源设备应用
电池管理系统：电池监控单元的信号采集连接。

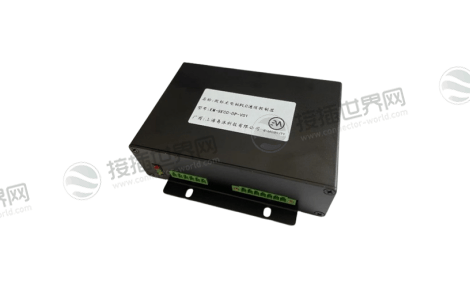

充电控制系统：充电桩通信模块的电气连接。
能源控制设备：光伏逆变器、储能系统的控制信号传输。
4. 户外严苛环境设备

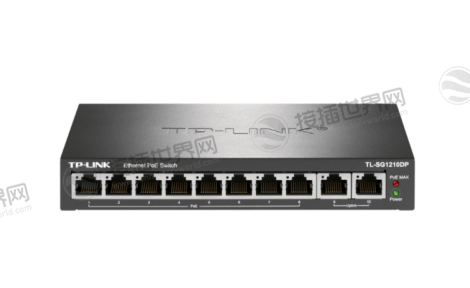

户外通信设备：基站设备、网络交换机的内部连接。

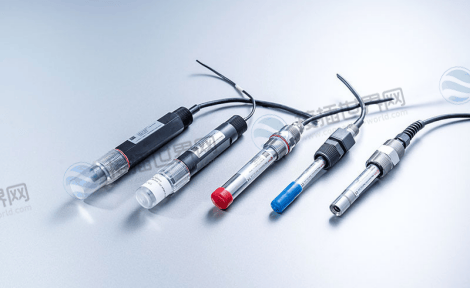

环境监测系统：气象站、水质监测设备的传感器连接。

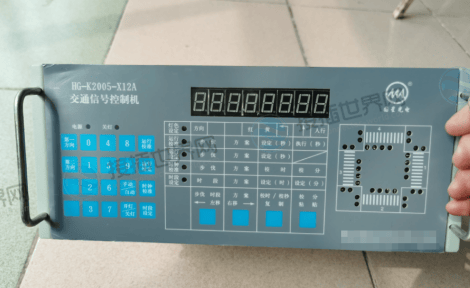

交通控制设备：信号灯控制、道路监控的电气连接。
三、7114-1466-02优势深度解析
核心技术优势
1. 卓越电气性能
镀锡工艺提供优异的导电性和耐腐蚀性。
6A电流容量满足大多数控制信号传输需求。
优化的接触设计确保稳定的电气性能。
2. 可靠环境适应性
-40℃至110℃宽温工作范围。
密封设计配合专用密封件实现完整防护。
铜合金材质保证机械强度和导电性平衡。
3. 完善配套体系
明确的配对关系确保连接可靠性。
多规格密封件适配不同应用需求。
标准化设计便于自动化生产安装。
4.经济效益分析
可靠性提升：优质材料和工艺降低故障率。
安装效率：标准化设计支持自动化压接。
维护成本：长久使用寿命减少更换频率。
质量成本：稳定性能降低质量风险。
四、选型与应用指南
技术选型要点
电流容量确认：验证6A电流满足应用需求。
电线规格匹配：严格使用0.30-0.50mm² CAVS电线。
密封要求评估：根据环境选择适配密封件。
温度范围验证：确保环境温度在规格范围内。
专业安装指南
1. 安装前准备
检查端子外观和尺寸精度。
确认电线规格符合要求。
准备专用压接工具。
2. 安装执行
使用专业工具进行精确压接。
确保压接质量符合标准。
正确安装指定密封件。
3. 安装后验证
进行电气性能测试。
验证密封效果。
记录安装质量数据。
4.使用注意事项
压接质量控制：必须使用专用工具确保可靠性。
密封件选配：根据电线规格选择正确密封件。
定期检查：建议每12个月检查电气性能。
环境限制：避免超出规定温度范围使用。
五、7114-1466-02应用案例
汽车制造领域
某汽车制造商在整车线束中采用7114-1466-02端子，电气连接故障率降低至0.1%以下，显著提升车辆可靠性。
工业自动化领域
工业设备厂商在控制系统中使用该端子，信号传输稳定性提升25%，设备无故障运行时间显著延长。
矢崎7114-1466-02端子作为91 Connector RK系列的核心连接组件，在汽车电子、工业自动化等领域展现出卓越的电气性能和可靠性。其优良的材料选择、精密的制造工艺和完善的配套体系，为各种严苛环境下的电气连接提供了专业解决方案。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
