矢崎7158-3070-80 线密封件 1.0III系列硅胶防水橡胶栓

矢崎7158-3070-80是一款1.0III(040III)系列硅胶防水线密封件，尺寸8.1×3.9×3.9mm，适用于0.3-0.5mm²电线。其硅橡胶材质提供优异的密封性与耐候性，可有效防护灰尘和液体侵入，专为汽车线束及工业设备中1.0mm端子连接器的防水需求设计，确保连接器在恶劣环境下的长期可靠性。

一、7158-3070-80中文参数手册

项目	数值/信息

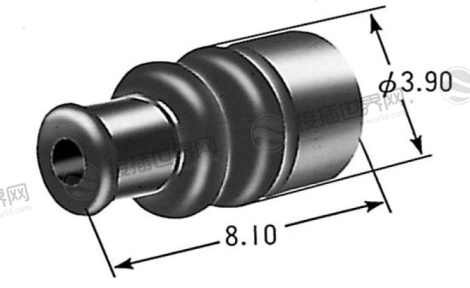

产品图
产品型号	7158-3070-80
现货采购入口	7158-3070-80现货
零件分类	线密封件（Wire seals）
产品系列	1.0III(040III) 连接器系列
替代零件号	无
密封状态	密封（Sealed）
接线片尺寸（mm）	1.00
性别类型	通用（Shared）
外形尺寸 - 长度（mm）	8.10
外形尺寸 - 宽度（mm）	3.90
外形尺寸 - 高度（mm）	3.90
材质	硅橡胶（SILICON）
颜色	棕色（BROWN）
产品标准号	无
操作手册号	无
适用电线规格（mm²）- 最小	0.30
适用电线规格（mm²）- 最大	0.50
适配端子型号	无

二、7158-3070-80应用领域

1. 车身控制模块 (BCM) 连接

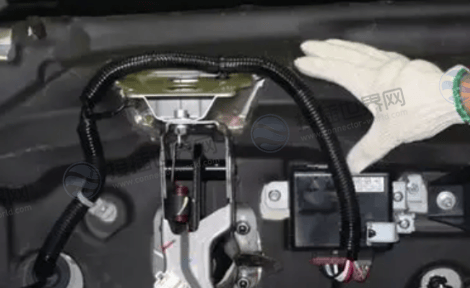

车门控制电路：电动车窗、中控锁、后视镜调节系统的线束密封，防止洗车或雨天时水分侵入导致短路。

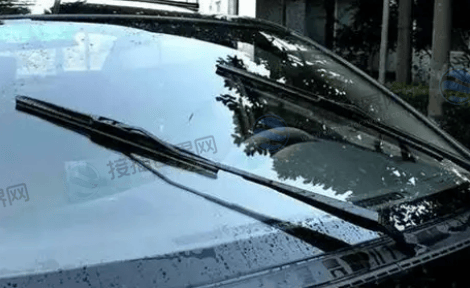

天窗与雨刮系统：确保潮湿环境下的可靠电气连接，防止电机进水损坏。

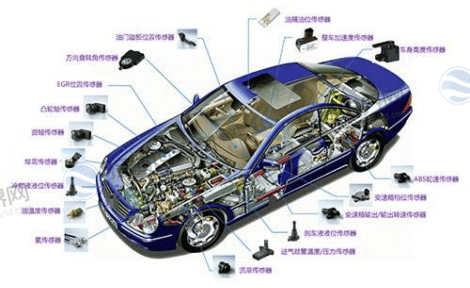

车身传感器网络：连接温度、湿度、光线传感器，保护信号传输稳定。

2. 车灯系统全链路防护

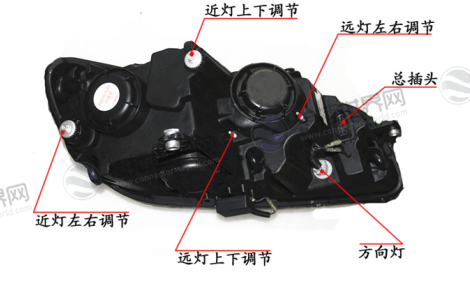

前大灯总成：线束与灯座接口处密封，防止雨水进入导致灯丝短路。

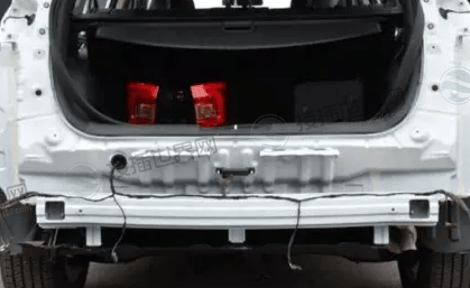

尾灯与刹车灯：后保险杠区域的线束密封，抵抗道路飞溅的泥水侵蚀。

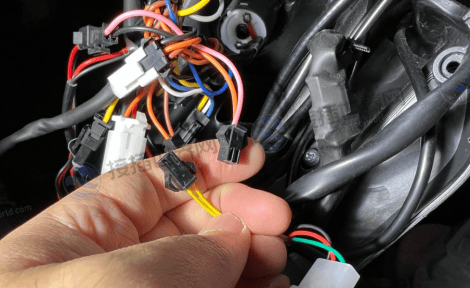

雾灯与转向灯：安装于车身底部或侧面，最易受路面污水冲击的区域。

3. 车门线束系统核心防护

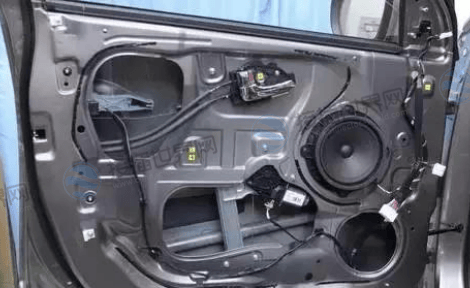

四门线束通道：车门与车身连接处的线束密封，此处因车门频繁开关最易磨损和渗水。

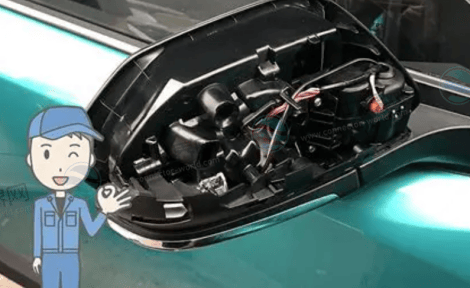

后视镜连接线：特别是电动折叠后视镜的控制线束，长期暴露在外。

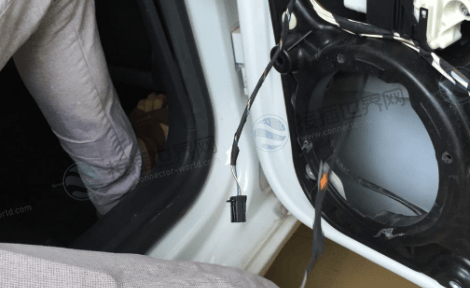

车门喇叭与门锁：防止升降玻璃时的湿气沿线束渗入车门内部。

4. 发动机舱电气连接

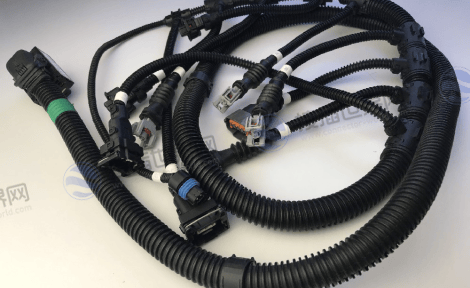

发动机管理系统 (EMS)：传感器线束 (曲轴位置、凸轮轴位置) 的密封，确保高温潮湿环境下信号准确。

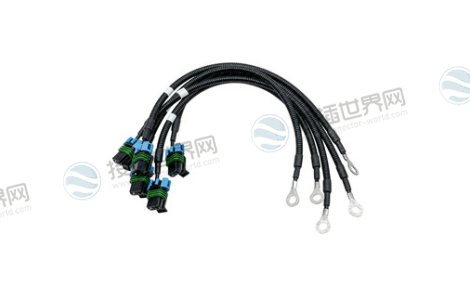

冷却系统：风扇电机、温度传感器的线束防水，防止冷却液渗漏造成电气故障。

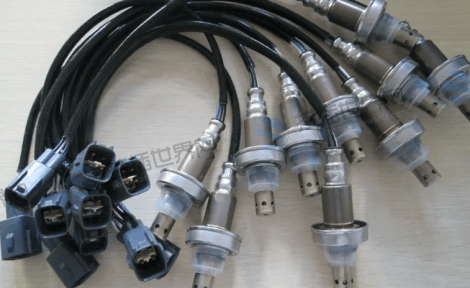

进气与排放控制：节气门、氧传感器等线束的防水保护。

5. 底盘与悬挂系统

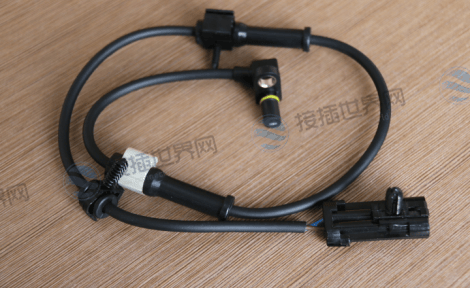

ABS/ESP 传感器：车轮速度传感器线束，安装于底盘靠近轮胎处，极易受路面污水和碎石冲击。

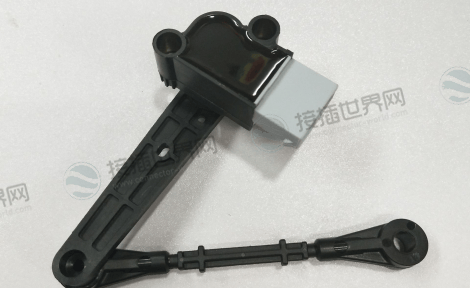

悬挂高度传感器：确保车辆在不同路况下的水平调节系统稳定工作。

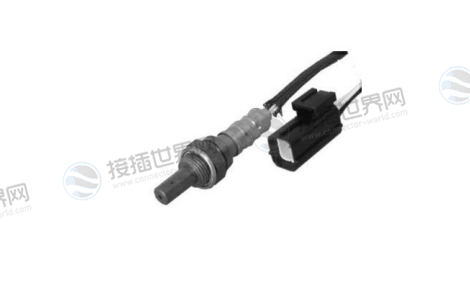

排气管路传感器：高温环境下的线束保护，同时防止道路泥水侵蚀。

6. 电池管理系统 (BMS)

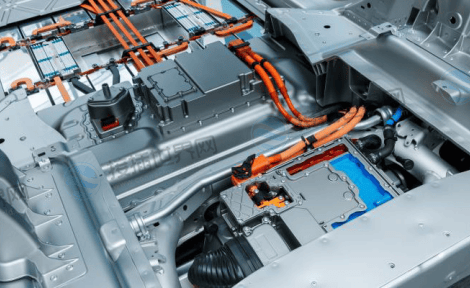

电池组连接线束：高压线束与电池管理模块间的密封，防止电解液泄漏造成短路。

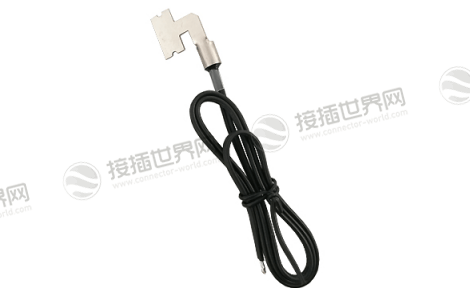

电池温度传感器：确保电池在安全温度范围内工作，防止热失控。

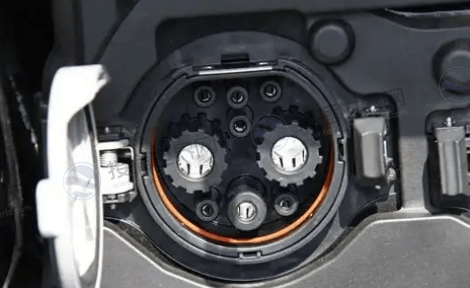

充电接口密封：防止充电过程中雨水渗入，确保高压安全。

7. 高压电控系统

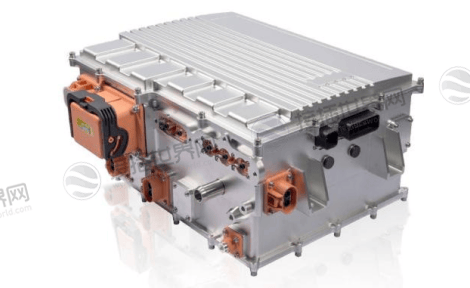

逆变器与电机控制器：高压线束接口的防水密封，防止高压电弧与漏电风险。

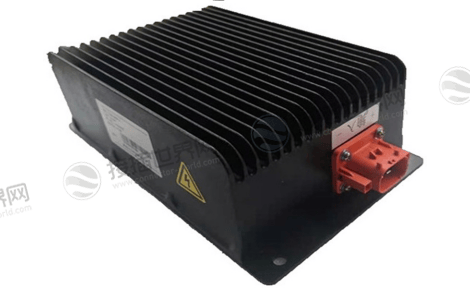

DC/DC 转换器：高低压系统间的线束密封，确保系统稳定性。

8. 车载电子设备连接

导航与信息娱乐系统：显示屏、GPS 天线线束密封，防止车内湿气影响。

车载通信模块 (T-BOX)：确保远程诊断与 OTA 升级功能不受环境影响。

倒车影像系统：摄像头线束密封，防止后备箱区域潮湿影响图像质量。

9. 特殊环境应用

天窗排水系统线束：防止排水不畅导致的车内漏水。

后备箱线束：特别是掀背车型，尾门与车身连接处的线束保护。

空调系统：压缩机、鼓风机线束防水，防止冷凝水造成短路。

三、适配连接器系统

7158-3070-80 橡胶栓主要与以下连接器系统配合使用，形成完整的防水解决方案：

YES/YESC Kaizen 系列：矢崎主流密封连接器系统，广泛应用于汽车线束。

7282/7283 系列：插头与插座壳体，提供稳固的机械连接。

适配线径范围：0.35-2.00mm² 标准汽车线束，满足大多数车载电气需求。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
