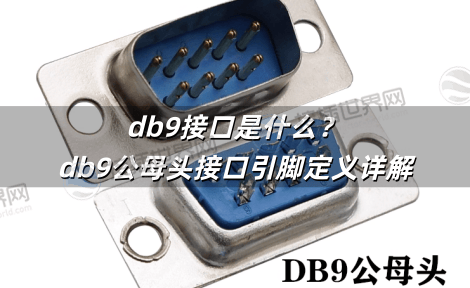

db9接口是什么？db9公母头接口引脚定义详解

DB9接口是一种9针D型串行通信接口，广泛应用于RS232串口通信。公头与母头的引脚定义存在对应关系，核心引脚包括数据收发、信号地和控制线，接插世界网将详细解析DB9接口的物理结构、引脚功能、接线方法及现代工业中的应用场景，帮助读者全面理解这一经典接口。

^{一、DB9接口基础：什么是DB9?}

DB9，全称D-Subminiature 9-pin，是一种常见的电缆插头接口标准。它属于D-Sub接口家族的一员，因其D形的金属屏蔽外壳而得名。这种设计能确保插头插入方向正确，并提供一定的机械保护。

在串行通信领域，DB9接口曾经是RS-232标准最常见的物理载体。RS-232是一个串行通信标准，定义了电压电平、时序等电气特性，而DB9则提供了具体的物理连接方式。虽然现在很多消费电子设备已经不再使用DB9接口，但它在工业自动化、通信设备和专业仪器等领域仍有一席之地。

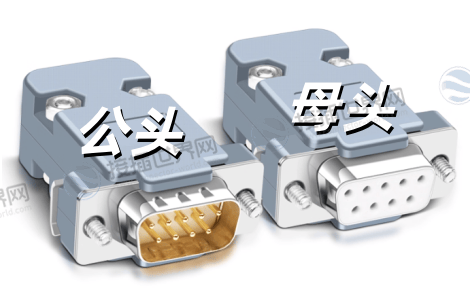

二、公头与母头：物理结构与区分方法

物理结构差异

DB9接口根据引脚形态分为公头和母头两种：

公头：针状接头，内部有9根金属针脚。

母头：孔状接头，内部有9个金属孔洞。

直观区分方法

有个简单的记法："公头出针，母头进针"。公头的针脚是凸出的，像插头;母头的孔洞是凹陷的，像插座。

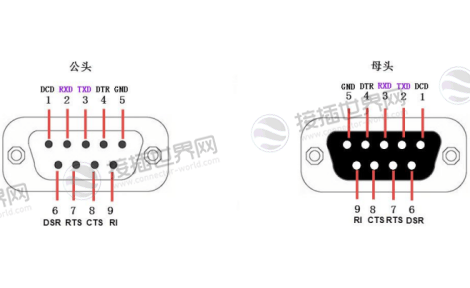

引脚排列规则

DB9接口的引脚排列很有规律：

引脚排成两排，上排5针，下排4针

公头编号：从上排左侧开始为1，向右到5，然后下排左侧开始为6，到9

母头编号：方向与公头相反，从上排右侧开始为1，向左到5，然后下排右侧开始为6，到9。

三、核心引脚定义详解

DB9接口的9个引脚各有特定功能，主要是为RS-232串行通信服务的。以下是各引脚的具体定义：

1. 基本数据引脚(通信核心)

引脚2(RXD)：接收数据，负责接收来自对方设备的数据

引脚3(TXD)：发送数据，负责向对方设备发送数据

引脚5(GND)：信号地，为通信提供基准电压参考点

这三个引脚构成了最基本的串行通信链路，也就是常说的"三线制"接法。在实际应用中，很多场景只需要连接这三根线就能实现通信功能。

2. 控制信号引脚

引脚1(DCD)：数据载波检测，表示调制解调器已检测到载波信号

引脚4(DTR)：数据终端就绪，表示数据终端设备准备就绪

引脚6(DSR)：数据设备就绪，表示数据通信设备准备就绪

引脚7(RTS)：请求发送，请求向对方设备发送数据

引脚8(CTS)：清除发送，回应RTS信号，表示可以接收数据

引脚9(RI)：振铃指示，表示接收到电话振铃信号

这些控制引脚主要用于流控制和设备状态握手，在复杂的通信环境中确保数据传输的可靠性。

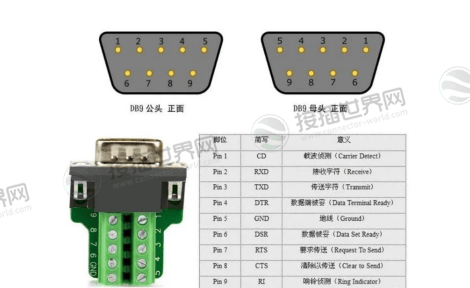

DB9接口完整引脚定义表

四、实际应用中的接线方法

了解引脚定义后，最关键的就是如何正确连接了。不同的设备组合需要不同的接线方式。

三线制接法(最常用)

对于大多数基本应用，只需要连接三根线：

设备A的TXD(引脚3) → 设备B的RXD(引脚2)

设备A的RXD(引脚2) → 设备B的TXD(引脚3)

设备A的GND(引脚5) → 设备B的GND(引脚5)

这种交叉接法确保了数据能正确地从发送端到达接收端。

公母头对接的实际情况

在实际使用中，需要注意公头和母头的引脚对应关系：

当使用两端都是母头的连接线时，线缆内部通常是交叉连接的(一端的2脚连另一端的3脚)

当使用一公一母的连接线时，通常是直连的(公头2脚连母头2脚)

有个实用的辨别方法："两头母口是交叉，一公一母是直连"。如果不确定线缆类型，可以用万用表测量连通性。

五、DB9接口的现代应用场景

虽然DB9接口在消费领域已不常见，但在以下领域仍然很重要：

工业自动化与控制

在工业环境中，DB9接口因其坚固可靠、连接稳定的特性，被广泛用于连接PLC、传感器和执行器等设备。它的金属外壳和螺丝固定方式比普通USB接口更能承受振动和恶劣环境。

专业设备与仪器

许多专业设备仍然保留DB9接口，包括：

网络设备的路由器、交换机的控制台端口

科学仪器的示波器、信号发生器

汽车诊断设备的OBD-II接口

旧系统维护与兼容

很多企业和工厂有大量基于DB9接口的旧设备，完全更换成本高昂。因此，维护这些系统仍需使用DB9接口。现代计算机通常通过USB转DB9串口线来与这些设备通信。

六、技术特性与规格参数

电气特性

RS-232标准使用较高的电压电平：

逻辑0：+3V 至 +15V

逻辑1：-3V 至 -15V

这种较高的电压差分使得RS-232通信比TTL电平更有抗干扰能力，传输距离可达15米左右。

物理规格

标准的DB9连接器尺寸约为30.81mm × 12.55mm × 17.41mm，采用钢制外壳，触点通常镀金或镀镍以提高导电性和耐腐蚀性。额定电流一般为5A，工作温度范围可达-55℃至+125℃。

七、常见问题与解决方案

设备不通信?检查引脚连接

最常见的问题是TXD和RXD没有交叉连接。记住一个原则："发送接接收，接收接发送"。如果通信不稳定，可以尝试将RTS和CTS短接，DTR和DSR短接。

通信距离短?注意电气特性

RS-232的标准通信距离约15米。如果需要更长距离，可以考虑使用RS-422/RS-485转换器，它们使用差分信号，传输距离可达千米级。

现代计算机没有DB9口?使用转换器

现在的笔记本电脑和台式机很少配备原生DB9接口。这时可以使用USB转串口转换线，安装相应驱动程序后，就能在现代计算机上使用传统的串口设备了。

回过头来看，DB9接口就像一位电子领域的"老将"——虽然在新兴的消费领域不再风光，但在它擅长的工业控制和专业应用场景中，依然发挥着不可替代的作用。它的结构简单、坚固可靠、标准统一这些特点，使得它在特定的领域仍然保持着旺盛的生命力。

下次当你遇到DB9接口时，不用担心被它的公头母头和引脚定义搞糊涂。只要记住核心的数据引脚功能，理解交叉接线的原理，你就能轻松应对大多数应用场景。毕竟，在技术领域，经典的设计总是有它长盛不衰的理由。随着工业4.0和物联网的发展，这个经典的接口很可能还会继续为我们服务很多年。
