矢崎7282-8854-30 公头外壳RH系列 12极防水连接器

矢崎7282-8854-30是一款RH系列12极公头防水外壳，采用PBT材质，支持0.64mm端子。额定电流6A（参考值），耐压AC1000V，工作温度-40℃至125℃。具备卡扣安装结构，兼容7114-4415等系列端子及7158-3165等密封件与7158-3169-40空塞子，为汽车线束提供高密度防水连接解决方案。

^{一、7282-8854-30中文数据手册}

项目	数值/信息

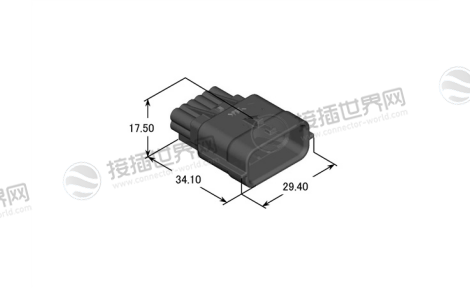

产品图
产品型号	7282-8854-30
现货采购入口	7282-8854-30现货
零件分类	外壳（Housing）
产品系列	RH 连接器系列（RH Connectors）
替代零件号	无
配对零件号	7283-8854-30
连接类型	线束连接器（Wire Harness Connector）
密封状态	密封（Sealed）
性别类型	公头（Male）
引脚数量	12 极（12P）
接线片尺寸（mm）	0.64
材质	聚对苯二甲酸丁二醇酯（PBT）
外形尺寸 - 长度（mm）	34.10
外形尺寸 - 宽度（mm）	29.40
外形尺寸 - 高度（mm）	17.50
镀层	无
颜色	黑色（BLACK）
混合类型	否（NO）
卡扣安装结构	有（YES）
应用螺栓	无
兼容孔径（mm）- 最小值	无
兼容孔径（mm）- 最大值	无
兼容板厚（mm）- 最小值	无
兼容板厚（mm）- 最大值	无
电流等级	超小型（VERY SMALL）
产品标准号	CE24-EN-0013
操作手册号	无
允许电流（参考值）	6A（10P 参考）
低压低电流电阻	最大 8 毫欧（初始值）
绝缘电阻	最小 100 兆欧（500VDC 条件下）
耐压	1000V AC（1 分钟）
温度范围	-40 至 125℃
端子（可安装组件）	7114-4415-02、7114-4415-08、7114-4416-02、7114-4416-08、7114-4417-02、7114-4417-08
线密封件（可安装组件）	7158-3165-90、7158-3166-60、7158-3167-80、7158-3168-80
虚塞（可安装组件）	7158-3169-40
可安装零件（可安装组件）	无

二、7282-8854-30应用场景

1. 汽车电子系统

在汽车电气系统中，该连接器能应对车身电子和动力系统的多信号连接需求。

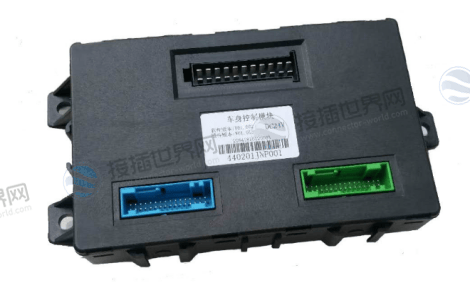

车身控制模块：

适用于集成化的车门控制单元、座椅调节模块、空调控制系统等多路信号连接，其12极高密度设计便于整合大量控制信号，简化线束布局，卡扣安装结构确保在车辆振动环境下连接的稳定性。

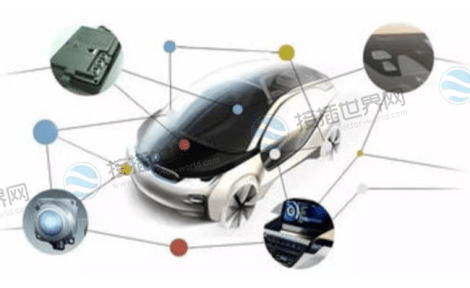

传感器与信息娱乐系统：

连接车载传感器集群或作为信息娱乐系统的接口，其稳定的电气性能(低电压低电流电阻最大8mΩ)能满足相关组件的信号传输需求。

新能源车低压系统：

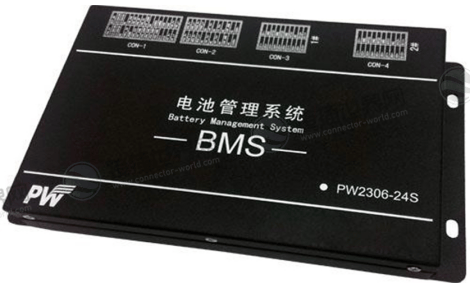

在电池管理系统(BMS)、车载充电机的低压通信及控制接口中，其密封设计和宽温工作范围能有效提升系统在引擎舱等恶劣环境下的可靠性。

2. 工业自动化与控制

在工业环境中，它为PLC模块、传感器网络和执行器提供可靠的集中连接。

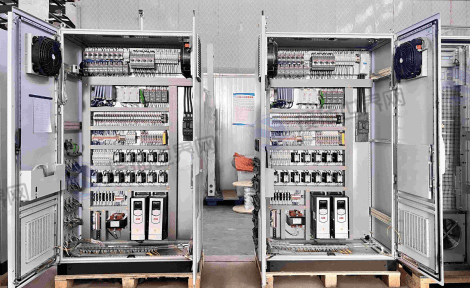

工业控制柜I/O连接：

用于PLC与现场传感器、按钮、指示灯的连接。PBT材质提供良好的耐化学性与机械强度，有助于抵御车间常见的油雾、粉尘干扰。

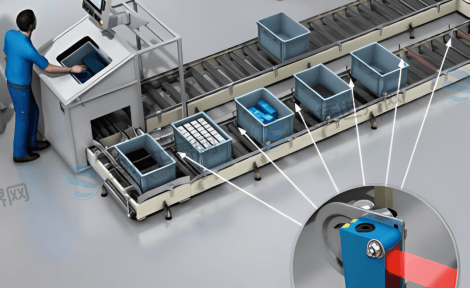

设备内部布线：

适用于自动化设备内部多个传感器或执行器的线对线连接，其高密度特性有助于在有限空间内实现复杂布线。

移动设备电气连接：

AGV小车、传送带控制系统的信号互联，密封设计应对多尘环境。

3. 户外电子设备

基于其防护等级和环境适应性，适用于：

户外照明控制系统：

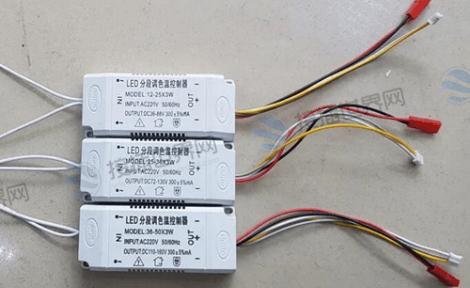

多路LED驱动、智能照明系统的集中连接。

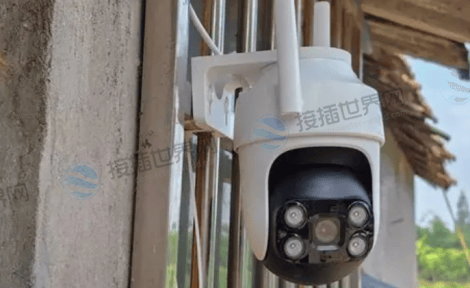

监控设备电源与信号集成：

户外摄像头的多功能连接(电源、视频、控制信号)，密封设计抵御雨淋。

交通信号设备：

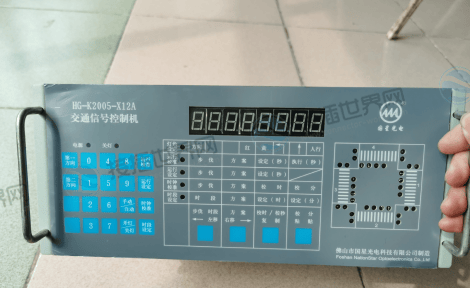

信号灯控制器、交通检测设备的连接接口。

三、7282-8854-30核心优势

选择矢崎7282-8854-30，能为您的设计和生产带来以下好处：

高密度与空间优化：12极设计在紧凑的空间内实现了大量的信号传输路径，非常适合于现代电子设备小型化、集成化的趋势，有助于优化设备内部布局。

可靠的环境适应性：密封设计配合-40℃至125℃的宽温工作范围，确保在复杂工况下长久稳定运行。其优异的绝缘电阻(DC500V下 ≥100MΩ)和耐电压性能(AC1000V/1分钟) 保障了连接的安全可靠。

可靠的连接保障：卡扣安装结构确保了连接器在插配后具有优异的保持力，能有效防止因振动导致的断开。

完整的配套体系：作为矢崎RH系列的一员，它拥有明确且丰富的配套组件，包括多种端子(7114-4415系列等)和线密封件(7158-3165-90等)，方便设计选型和供应链管理，有助于缩短产品开发周期。

四、7282-8854-30选型与应用要点

在实际应用此连接器外壳时，请务必注意以下几点：

确保正确密封：

防水功能的实现，强烈依赖于指定的配套线密封件(7158-3165-90等)。务必根据所选电线规格选用正确的密封件并正确安装。未使用的孔位需用指定的虚塞 (7158-3169-40) 封堵以维持完整的防护等级。

电流应用边界：

6A为参考值，实际应用需考虑温升、线束捆扎密度及环境温度等因素，建议预留适当余量。此产品适用于信号传输及低压电源应用。

端子匹配与压接：

务必使用指定的配套端子(7114-4415系列等)。推荐使用与端子匹配的专业压接工具，以确保压接质量，获得低而稳定的接触电阻。

总而言之，矢崎7282-8854-30连接器外壳是一款在汽车电子和工业控制等领域中，对多路信号传输密度和环境密封性有较高要求的优选解决方案。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
