矢崎7282-8853-30 公头外壳RH系列4极防水连接器
矢崎7282-8853-30是一款RH系列4极公头防水外壳，采用PBT材质，支持0.64mm端子，额定电流6A，耐压AC1000V，工作温度-40℃至125℃。具备卡扣安装结构，兼容7114-4415等系列端子及7158-3165等密封件，为汽车线束提供可靠的防水连接解决方案。
一、7282-8853-30中文数据手册
| 项目 | 数值/信息 |

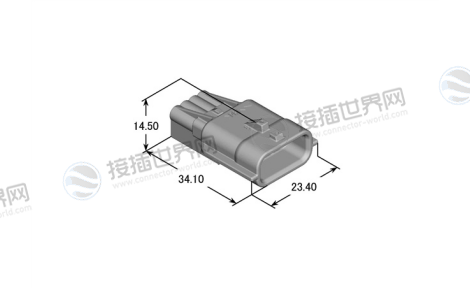

| 产品图 |
 |
| 产品型号 |
7282-8853-30 |
现货采购入口 |
7282-8853-30现货 |
| 零件分类 | 外壳（Housing） |
| 产品系列 | RH 连接器系列（RH Connectors） |
| 替代零件号 | 无 |
| 配对零件号 | 7283-8853-30、7283-8857-30 |
| 连接类型 | 线束连接器（Wire Harness Connector） |
| 密封状态 | 密封（Sealed） |
| 性别类型 | 公头（Male） |
| 引脚数量 | 4 极（4P） |
| 接线片尺寸（mm） | 0.64 |
| 材质 | 聚对苯二甲酸丁二醇酯（PBT） |
| 外形尺寸 - 长度（mm） | 34.10 |
| 外形尺寸 - 宽度（mm） | 23.40 |
| 外形尺寸 - 高度（mm） | 14.50 |
| 镀层 | 无 |
| 颜色 | 黑色（BLACK） |
| 混合类型 | 否（NO） |
| 卡扣安装结构 | 有（YES） |
| 应用螺栓 | 无 |
| 兼容孔径（mm）- 最小值 | 无 |
| 兼容孔径（mm）- 最大值 | 无 |
| 兼容板厚（mm）- 最小值 | 无 |
| 兼容板厚（mm）- 最大值 | 无 |
| 电流等级 | 超小型（VERY SMALL） |
| 产品标准号 | CE24-EN-0013 |
| 操作手册号 | 无 |
| 允许电流（参考值） | 6A（10P 参考） |
| 低压低电流电阻 | 最大 8 毫欧（初始值） |
| 绝缘电阻 | 最小 100 兆欧（500VDC 条件下） |
| 耐压 | 1000V AC（1 分钟） |
| 温度范围 | -40 至 125℃ |
| 端子（可安装组件） | 7114-4415-02、7114-4415-08、7114-4416-02、7114-4416-08、7114-4417-02、7114-4417-08 |
| 线密封件（可安装组件） | 7158-3165-90、7158-3166-60、7158-3167-80、7158-3168-80 |
| 虚塞（可安装组件） | 7158-3169-40 |
| 可安装零件（可安装组件） | 无 |
二、7282-8853-30应用领域
1. 汽车电子控制系统
在汽车电气系统中，7282-8853-30为关键电子控制单元提供可靠的连接保障：

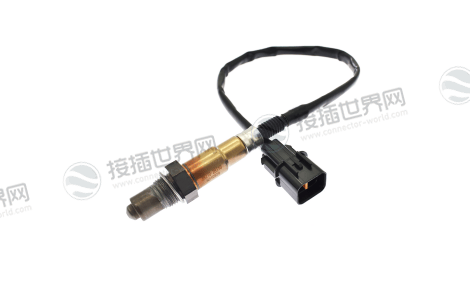

发动机管理传感器：氧传感器、温度传感器的信号连接，防水设计抵抗引擎舱水汽侵蚀。

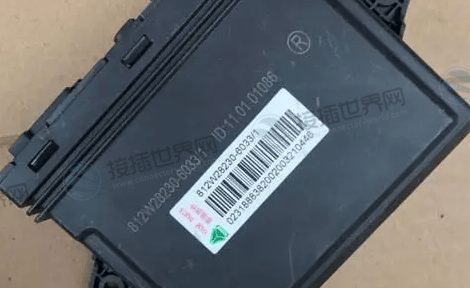

车身控制模块：紧凑型车门控制器、座椅调节模块的连接接口，4极设计满足基本控制需求。

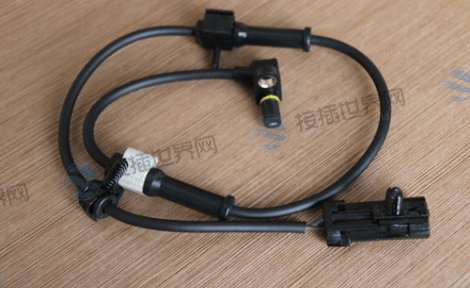

底盘电子系统：ABS轮速传感器、悬挂传感器连接，抗震设计适应振动环境。
2. 工业自动化设备
在工业控制领域，该连接器为自动化设备提供稳定的信号传输：

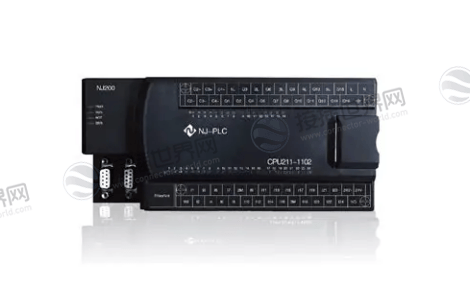

小型PLC模块：紧凑型可编程控制器的I/O接口连接，卡扣结构确保振动环境下可靠性。

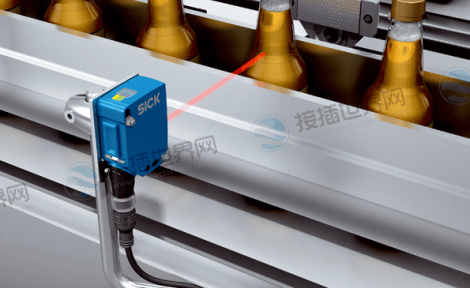

工业传感器：光电传感器、接近开关的电源与信号传输，-40℃至125℃温度范围适应工业环境。

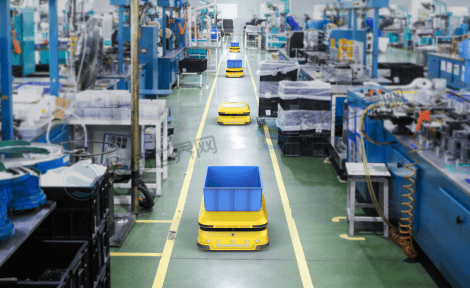

移动设备连接：AGV小车、传送带控制器的电气接口，防水设计抵御粉尘和湿气。
3. 户外电子设备
基于其优异的密封性能和环境适应性，适用于各类户外设备：

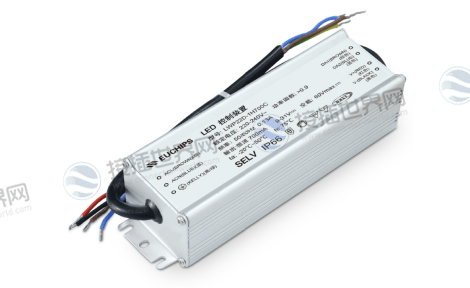

户外照明系统：LED驱动控制器连接，防水特性适应雨水环境。

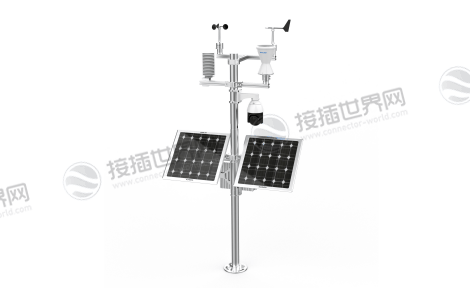

环境监测设备：气象站传感器接口，宽温范围保证极端气候下的可靠性。

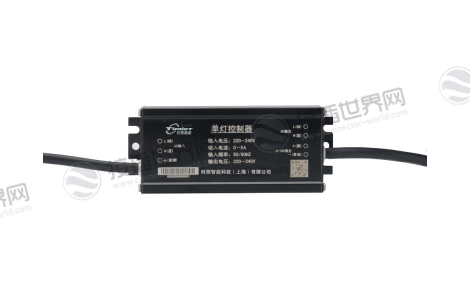

交通控制设备：信号灯控制器连接，耐候性设计确保长期稳定性。
4. 新能源设备

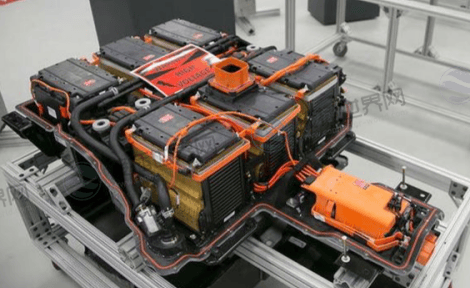

电池管理系统：电池监控单元的信号采集连接。

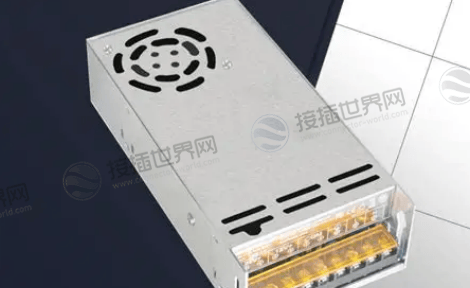

充电控制模块：充电桩辅助电源连接，安全的电气间隙设计。

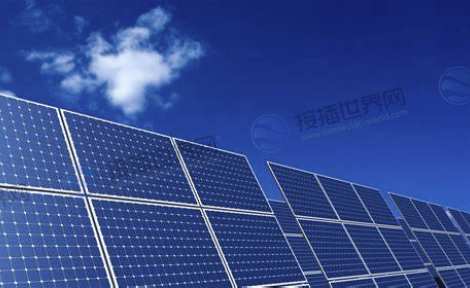

能源控制单元：光伏系统传感器的信号传输。
三、7282-8853-30优势深度解析
1. 紧凑可靠性设计
4极布局在有限空间内实现可靠的电气连接。
0.64mm端子间距优化空间利用效率。
PBT材料提供良好的机械强度和耐热性。
2. 卓越的环境耐受性
完整的防水密封系统，抵抗湿气和粉尘侵入。
-40℃至125℃宽温范围适应严苛工作环境。
优异的耐化学性和抗老化特性。
3. 可靠的连接性能
6A电流容量满足大多数信号传输需求。
1000V AC耐压提供安全的电气隔离。
8mΩ低电阻确保信号完整性。
4.安装维护优势
便捷安装：卡扣结构简化装配流程。
错误防护：明确的配套体系防止误安装。
维护友好：模块化设计支持快速维护更换。
质量追溯：完整的组件标识便于质量管理。
四、选型与应用指南
技术选型要点
极数确认：验证4极设计满足当前应用需求。
空间评估：确认安装空间适合34.10×23.40×14.50mm尺寸。
环境考量：评估防水等级和温度范围是否符合应用环境。
配套验证：确保使用指定的端子和密封件。
专业安装指南
1. 安装前准备
检查外壳结构完整性。
确认配套端子(7114-4415系列等)正确匹配。
准备专用压接工具。
2. 安装执行
使用指定密封件(7158-3165-90等)确保防水效果。
未使用的孔位安装虚塞(7158-3169-40)维持防护等级。
确保卡扣机构完全锁止。
3. 安装后验证
进行电气连续性测试。
验证防水密封性能。
记录安装质量数据。
4.使用注意事项
电流限制：严格遵守6A参考电流规范。
温度管理：避免长期工作在温度极限附近。
密封维护：定期检查密封件状态。
配套一致性：必须使用指定配套组件。
五、7282-8853-30应用案例
汽车制造领域
某汽车制造商在车门控制模块中采用7282-8853-30连接器，实现了在有限空间内的可靠连接，故障率降低至0.2%以下。
工业自动化领域
自动化设备厂商在传感器网络中使用该连接器，安装效率提升25%，维护周期延长至3年。
矢崎7282-8853-30连接器外壳作为RH系列的紧凑型防水解决方案，在汽车电子、工业自动化等领域展现出卓越的性能。其紧凑的设计、可靠的环境密封性和完善的配套体系，为空间受限的严苛环境应用提供了理想的连接选择。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
