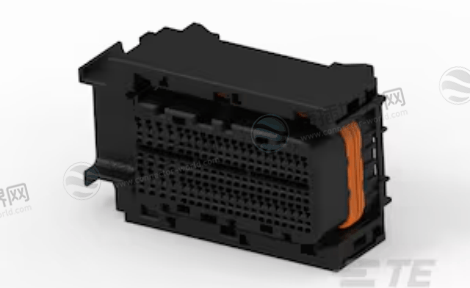

泰科1-2208720-1 MCON 1.2mm高密度护套IPX9K防水汽车连接器

泰科1-2208720-1是一款MCON 1.2mm系列105位高密度母端子护套，采用5行排列设计，支持12/24/48V电压架构，额定电流15A。具备IPX9K高等级防水性能，工作温度-40℃至130℃，适用于汽车电源系统的线到板/线到线连接，满足严苛环境下的高密度布线需求。

^{一、1-2208720-1中文数据手册}

参数名称	参数值
产品图纸
产品型号	1-2208720-1
现货采购入口	1-2208720-1现货
产品系列	MCON 1.2mm
TE 内部编号	1-2208720-1
TE 内部产品描述	105POS,MCON 1.2 CB,REC HSG,ASSY,SLD
标称电压架构 (V)	12 | 24 | 48
连接器和壳体类型	母端子护套
连接器系统	线到板 | 线到线
位数	105
行数	5
可密封	是
连接器形状	矩形
混合型连接器	否
主要锁定特性	无尖刃主体
端接对象	电线和电缆
电路应用	电源
主要产品颜色	黑色
连接器和键控代码	1
端子类型	母端
端子大小	1.2mm
对接公端宽度	1.2 mm（.047 in）
端子额定电流（最大值） (A)	15
接合对准	带有
接合对准类型	键控
安装类型	电缆安装（自由悬挂）
外壳材料	PA GF
中心线（间距）	2.5 mm（.098 in）| 3.4 mm（.133 in）
行间距	2.8 mm（.11 in）
连接器高度	48.3 mm（1.9 in）
产品长度	82.95 mm（3.26 in）
产品宽度	36.5 mm（1.43 in）
工作温度范围	-40 – 130 °C（-40 – 266 °F）
工作温度（最大值）	130 °C（266 °F）
IP 等级	IPX9K
能够保证连接器位置	否

^{二、1-2208720-1应用领域}

这是一款泰科MCON 1.2mm系列中的超高密度(105位)、密封型、线对板/线对线母端护套，采用五排布局，具备IPX9K高压冲洗防护等级和键控防误插功能，专为在极端环境下实现大规模电源分配而设计。

它的核心价值在于：在单一接口上整合前所未有的电路数量，为集中式电源架构和高功耗多模块系统，提供一个超高密度、极致防护、承载大总电流的骨干连接解决方案。

场景一：新能源汽车核心计算与动力分配枢纽

这是此类超高密度连接器的终极应用领域。其105路的规模和48V电压支持，正是为下一代集中式E/E架构的车辆“大脑”和“电源网络”量身定做。

车辆中央计算单元/区域网关

作为整车唯一的“主接线盒”，连接VCU与全车各个域控制器(如ADAS、车身、底盘、信息娱乐)，实现电源与数据的集中分配。

电池包管理与高压辅件控制

在大型电池包内部或外部，作为BMS主控单元与众多从控模块、冷却泵、接触器之间的主干互联接口。

大功率ADAS域控制器

连接融合了多个雷达、摄像头和激光雷达数据的顶级自动驾驶电脑，为其众多处理核心和传感器提供电力。

场景二：高端工业服务器与通信设备电源背板

在数据中心和通信基站，设备功率密度持续攀升，对内部电源分配的需求日益苛刻。

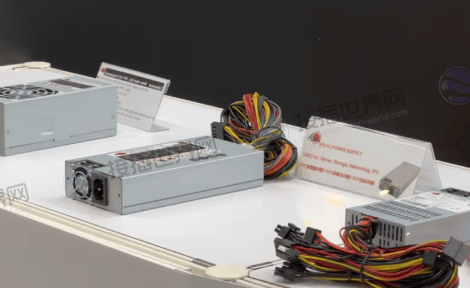

AI服务器集群电源背板

为高功耗的GPU加速卡和主板提供集中的低压直流电源输入，其高密度特性完美契合机架空间极限。

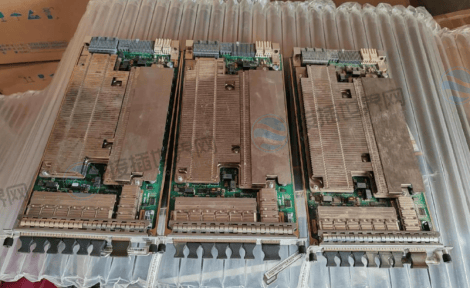

5G/6G基带处理单元

作为基带板与射频单元之间的大规模电源与信号传输背板连接。

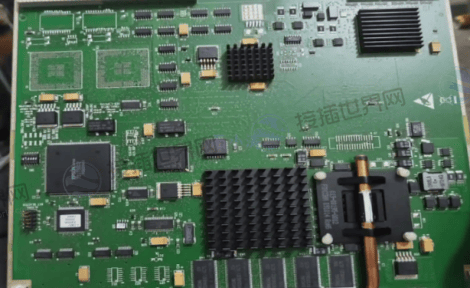

工业级网络交换机/路由器

在核心网络设备中，用于主板与多个高速接口板卡之间的电源互联。

场景三：大型工业自动化系统的主干网络

其IPX9K等级意味着它能承受最严苛的工业清洗环境，适合用于食品、化工、制药等行业的重型设备。

大型PLC/PAC中央控制器

作为可编程自动化控制器的核心接口，连接数以百计的分布式I/O点和智能驱动单元。

机器人控制柜主干

在汽车生产线或大型机器人系统中，作为控制柜与机器人本体、焊接控制器、视觉系统之间的电源与安全信号主干网。

重型机械控制系统

用于工程机械、农业机械中的主控单元，连接所有传感器和执行器。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
