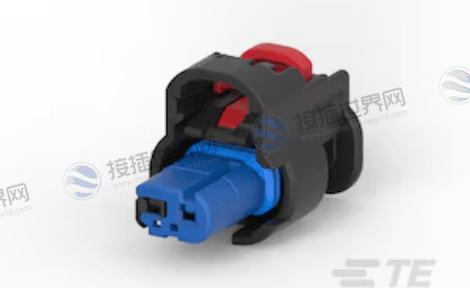

泰科1-2203769-1 MCON 1.2mm密封护套 150℃高温电源连接器

泰科1-2203769-1是一款MCON 1.2mm系列2位母端子护套，采用蓝色PBT GF15材质，支持12/24/48V电压架构。产品具备密封性能，工作温度范围-40℃至150℃，适用于汽车电源系统的线到线连接，提供可靠的键控对准和180°出线角度，满足高温环境应用需求。

^{一、1-2203769-1中文数据手册}

参数名称	参数值
产品图纸
产品型号	1-2203769-1
现货采购入口	1-2203769-1现货
产品系列	MCON 1.2mm
TE 内部编号	1-2203769-1
TE 内部产品描述	2POS, MCON 1.2 CB REC 1p TL SEALED
标称电压架构 (V)	12 | 24 | 48
连接器和壳体类型	母端子护套
连接器系统	线到线
位数	2
行数	1
可密封	是
连接器形状	矩形
混合型连接器	否
主要锁定特性	无尖刃主体
端接对象	电线和电缆
电路应用	电源
主要产品颜色	蓝色
出线角度 (°)	180
连接器和键控代码	A
端子类型	母端
端子大小	1.2mm
对接公端宽度	1.2 mm（.05 in）
接合对准	带有
接合对准类型	键控
端子位置保证	否
应力消除	不带
安装类型	电缆安装（自由悬挂）
外壳材料	PBT GF15
中心线（间距）	4 mm（.16 in）
连接器高度	18.05 mm（.71 in）
产品长度	15.4 mm（.61 in）
产品宽度	26.5 mm（1.04 in）
工作温度范围	-40 – 150 °C（-40 – 302 °F）
工作温度（最大值）	150 °C（302 °F）
封装方法	Box
封装数量	1500
能够保证连接器位置	是

^{二、1-2203769-1应用领域}

这是一款泰科MCON 1.2mm系列中的2位、密封型、线对线母端护套，采用键控防误插结构，以其150°C的极高工作温度和48V电压架构支持，专为在极端高温环境下提供高达20A以上的可靠电源连接而设计。

它的核心价值在于：为汽车、工业及新能源领域中空间紧凑、环境温度极高且要求密封防护的电源电路，提供一个顶级的耐温性能与连接可靠性的解决方案。

场景一：汽车发动机舱及变速箱周边高温区域

这是最能体现其150°C耐温优势的应用领域。其密封特性和超高耐温使其能够直接应对引擎舱内的高温、油污和振动环境。

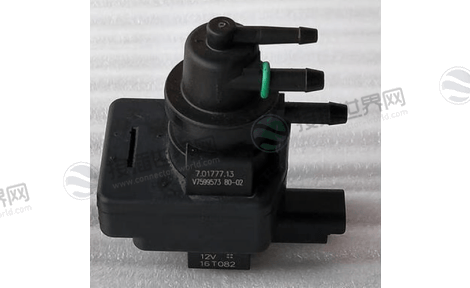

涡轮增压器及废气循环系统

连接涡轮增压器电磁阀、废气再循环阀等靠近热源的执行器。

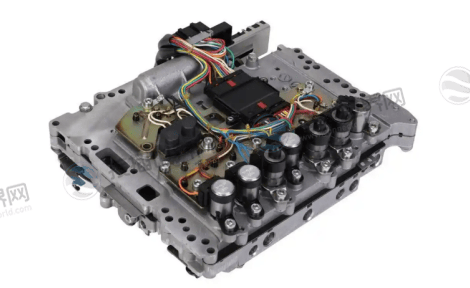

变速箱控制系统

用于连接变速箱控制单元与车速传感器、档位传感器的线束。

发动机管理系统

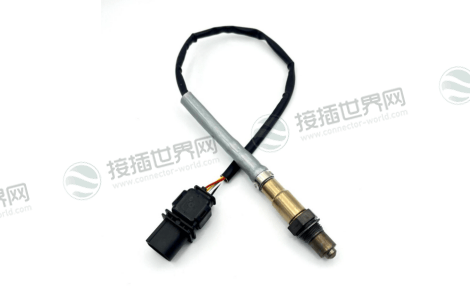

连接氧传感器、曲轴/凸轮轴位置传感器等关键部件。

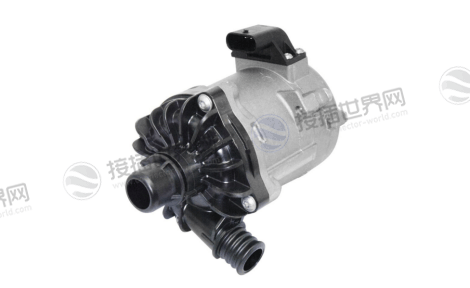

电子水泵与冷却风扇

为发动机和变速箱的冷却系统提供电源连接。

场景二：新能源汽车三电系统的核心热管理区

新能源汽车的电池、电机、电控系统同样产生大量热量，并对48V系统有明确需求。

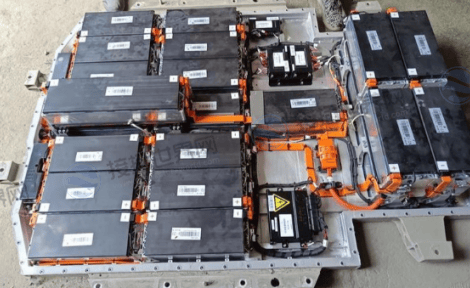

电池包热管理系统

在电池包内部或外部，连接电池加热器或冷却泵的电源。

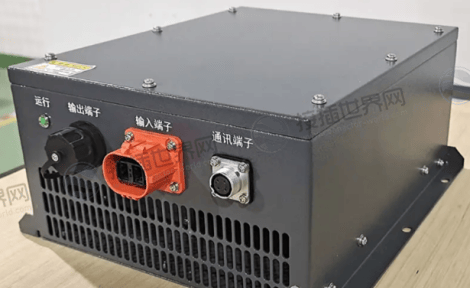

电机与逆变器冷却系统

用于连接电机、逆变器的主动冷却水泵和风扇的电源。

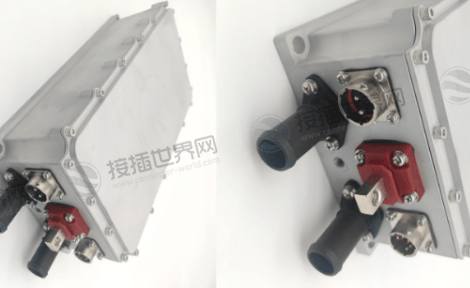

大功率DC-DC转换器

连接48V转12V DC-DC转换器的输入或输出端电源。

场景三：严苛环境下的工业设备与驱动系统

在工业领域，高温同样是连接器可靠性的主要威胁之一。

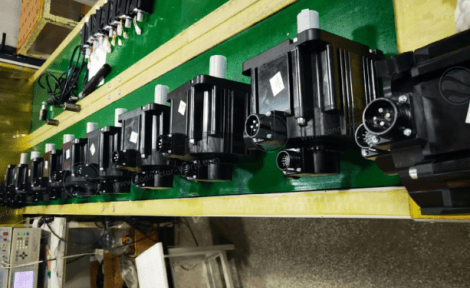

工业电机与驱动器

在冶金、玻璃制造等高温车间，为驱动电机、制动器的控制电源提供连接。

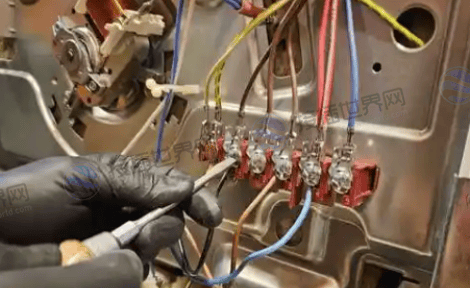

烘烤设备与加热系统

用于连接工业烤箱、加热器等设备内部的加热元件或温度传感器。

重型机械动力系统

在挖掘机、装载机等设备的发动机周边，用于传感器和执行器的连接。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
