矢崎7283-6560-40 YES Kaizen连接器外壳 4极 0.64mm超小型

矢崎7283-6560-40是一款YES/YESC Kaizen系列0.64x0.8线束连接器母头外壳，采用淡灰色PBT材质，4极超小型设计。产品允许电流5A，工作温度-40℃至100℃，绝缘电阻20MΩ以上，耐压1000V AC。适用于超小型电流应用，兼容7116-4720/4721系列端子。

^{一、7283-6560-40中文数据手册}

项目	数值/信息

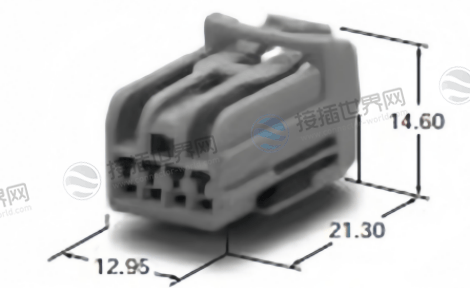

产品图纸
产品型号	7283-6560-40
现货采购入口	7283-6560-40现货
零件分类	外壳（Housing）
产品系列	YES/YESC Kaizen 连接器 0.64X0.8 系列
替代零件号	无
配对零件号	7282-6560-40
连接类型	线束连接器（Wire Harness Connector）
密封状态	非密封（Unsealed）
性别类型	母头（Female）
引脚数量	4 极（4P）
接线片尺寸（mm）	0.64
材质	聚对苯二甲酸丁二醇酯（PBT）
外形尺寸 - 长度（mm）	24.30
外形尺寸 - 宽度（mm）	13.00
外形尺寸 - 高度（mm）	15.30
镀层	无
颜色	淡灰色（LIGHT GRAY）
混合类型	否（NO）
卡扣安装结构	无（NO）
应用螺栓	无
兼容孔径（mm）- 最小值	无
兼容孔径（mm）- 最大值	无
兼容板厚（mm）- 最小值	无
兼容板厚（mm）- 最大值	无
电流等级	超小型（VERY SMALL）
产品标准号	无
操作手册号	无
允许电流（参考值）	5A（参考值）
低压低电流电阻	最大 20 毫欧（初始值）
绝缘电阻	最小 20 兆欧（500VDC 条件下）
耐压	1000V AC（1 分钟）
温度范围	-40 至 100℃
端子（可安装组件）	7116-4720-02、7116-4721-02
线密封件（可安装组件）	无
虚塞（可安装组件）	无
可安装零件（可安装组件）	无

^{二、7283-6560-40应用领域}

这是一款矢崎YES/YESC Kaizen系列的4极非密封型母端连接器外壳，采用0.64mm超小间距，由PBT材料制成，适用于5A电流传输，主要面向需要高密度线对线连接的场景。

它的核心价值在于：为设备内部空间极度受限且需要多根导线可靠连接的场景，提供一个极其紧凑、轻量且满足基础电气性能的标准化互联接口。

1. 汽车电子系统中的紧凑空间

这是YES Kaizen系列连接器的核心应用领域。其超小型化的特性使其非常适合在汽车内部空间狭小的区域进行布线。

小型传感器与执行器

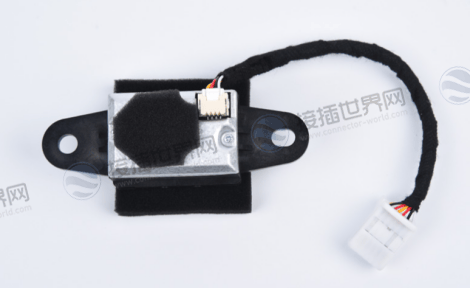

连接分布在车身内部的小型传感器，如车内环境光传感器、 occupancy传感器(占用传感器)、按键微动开关等。

控制模块的局部互联

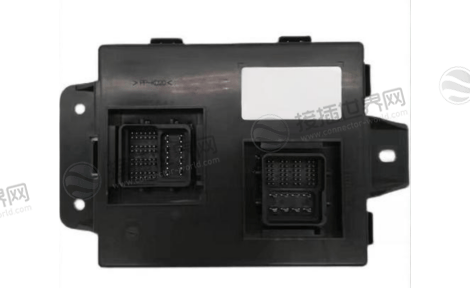

在车身控制模块(BCM)、信息娱乐系统等内部或多块电路板之间，用于传输控制信号和传感器电源。

仪表盘与显示单元

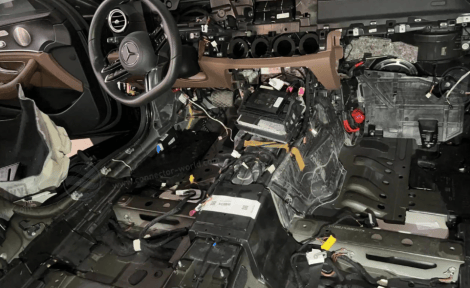

连接组合仪表、中控显示屏等设备背后的线束，传输数据和低压电源。

2. 工业与消费电子设备内部

在工业自动化及高端消费电子产品中，其高密度和小电流特性同样有应用价值。

工业传感器

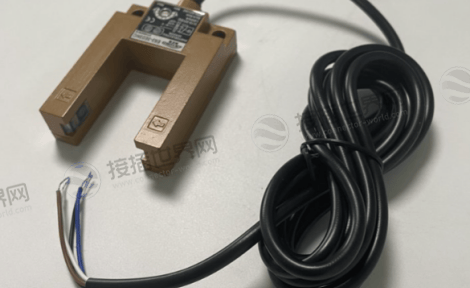

用于连接小型光电传感器、接近开关等，传输信号和电力。

精密设备内部

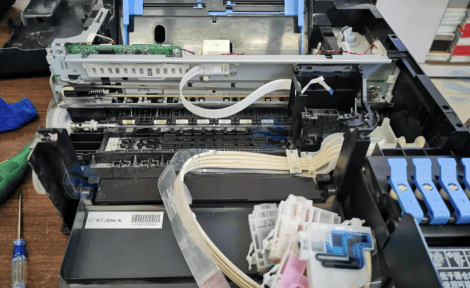

在高端打印机、扫描仪等设备中，用于连接打印头、扫描模组等运动部件与主板之间的线束。

网络与通信设备

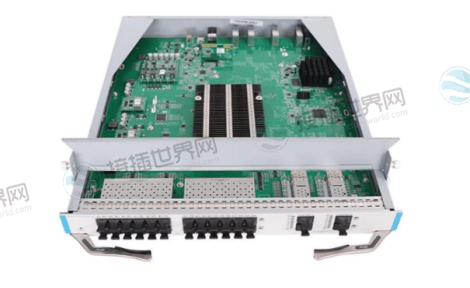

在路由器、交换机等设备内部，用于板卡之间、板卡与风扇模组或指示灯之间的连接。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
