矢崎7283-6568-40 YES Kaizen连接器外壳20极 0.64mm超小型母头

矢崎7283-6568-40是一款YES/YESC Kaizen系列0.64x0.8线束连接器母头外壳，采用淡灰色PBT材质，20极高密度设计。产品允许电流5A，工作温度-40℃至100℃，绝缘电阻20MΩ以上，耐压1000V AC。适用于超小型电流应用，兼容7116-4720/4721系列端子。

^{一、7283-6568-40中文数据手册}

项目	数值/信息

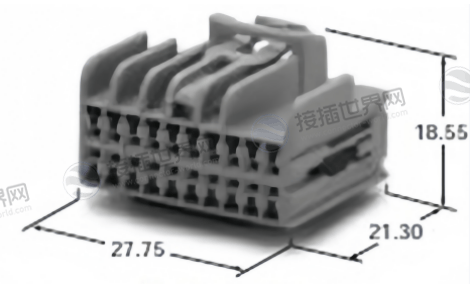

产品图纸
产品型号	7283-6568-40
现货采购入口	7283-6568-40现货
零件分类	外壳（Housing）
产品系列	YES/YESC Kaizen 连接器 0.64X0.8 系列
替代零件号	无
配对零件号	7282-6568-40
连接类型	线束连接器（Wire Harness Connector）
密封状态	非密封（Unsealed）
性别类型	母头（Female）
引脚数量	20 极（20P）
接线片尺寸（mm）	0.64
材质	聚对苯二甲酸丁二醇酯（PBT）
外形尺寸 - 长度（mm）	24.70
外形尺寸 - 宽度（mm）	27.80
外形尺寸 - 高度（mm）	19.50
镀层	无
颜色	淡灰色（LIGHT GRAY）
混合类型	否（NO）
卡扣安装结构	无（NO）
应用螺栓	无
兼容孔径（mm）- 最小值	无
兼容孔径（mm）- 最大值	无
兼容板厚（mm）- 最小值	无
兼容板厚（mm）- 最大值	无
电流等级	超小型（VERY SMALL）
产品标准号	无
操作手册号	无
允许电流（参考值）	5A（参考值）
低压低电流电阻	最大 20 毫欧（初始值）
绝缘电阻	最小 20 兆欧（500VDC 条件下）
耐压	1000V AC（1 分钟）
温度范围	-40 至 100℃
端子（可安装组件）	7116-4720-02、7116-4721-02
线密封件（可安装组件）	无
虚塞（可安装组件）	无
可安装零件（可安装组件）	无

^{二、7283-6568-40应用领域}

这是一款矢崎YES/YESC Kaizen系列的20极非密封型母端连接器外壳，采用0.64mm超小间距，由PBT材料制成，适用于5A电流传输，主要面向设备内部需要高密度线对线连接的场景。

它的核心价值在于：为设备内部空间极度受限且需要多根导线可靠连接的场景，提供一个极其紧凑、轻量且满足基础电气性能的标准化互联接口。

1.汽车电子系统内部

这是YES Kaizen系列连接器的核心应用领域。其超小型化和高密度特性，非常适合在汽车内部空间狭小且线束复杂的区域进行布线。

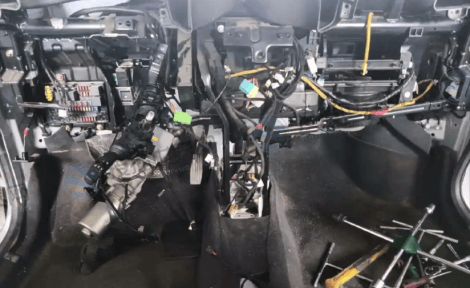

车载信息娱乐与显示系统

连接中控显示屏、音响主机、组合仪表等设备背后的线束，传输数据、音频和低压电源。这些系统通常需要较多的信号线，且安装空间紧凑。

车身控制与传感器网络

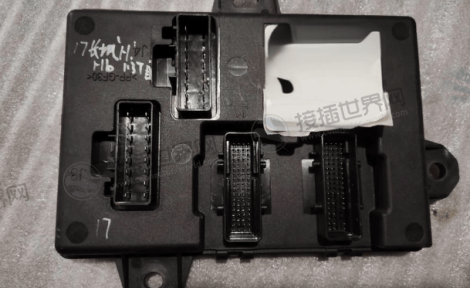

在车身控制模块(BCM) 与分布在各处的传感器(如车内环境光传感器、occupancy传感器) 以及控制开关之间构建分布式连接。

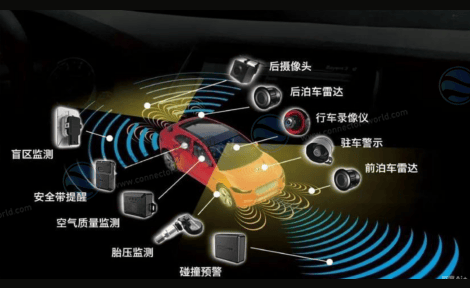

高级驾驶辅助系统 (ADAS) 相关传感器

用于连接一些对体积敏感的小型摄像头或传感器模块的信号传输部分。

2.工业与消费电子设备内部

在工业自动化及一些高端的商用、消费电子产品中，其高密度和小电流特性同样有应用价值。

精密工业设备

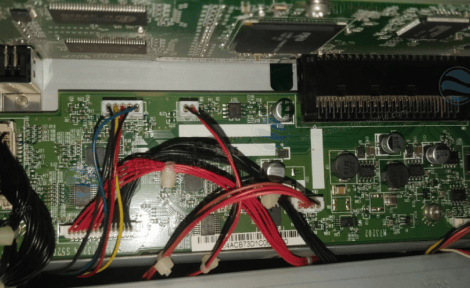

在高端打印机、扫描仪、自动化检测设备内部，用于连接打印头、扫描模组等运动部件与主板之间的多信号线束。

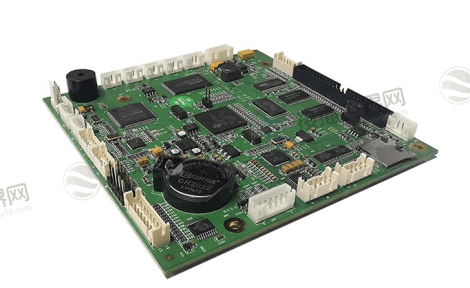

工业控制板卡互联

在复杂的工业控制柜内，用于连接PLC主站与远程I/O模块之间的预製线束，传输多路控制信号和传感器电源。

网络与通信设备

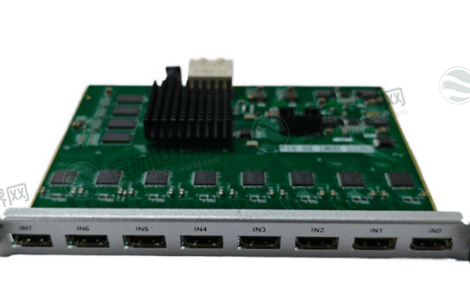

在路由器、交换机、服务器等设备内部，用于板卡之间、板卡与风扇模组或指示灯面板之间的连接。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
