菲尼克斯端子选型手册：从核心参数到实战应用的完全指南

每次面对菲尼克斯电气琳琅满目的端子产品线，你是否曾感到无从下手?事实上，精准的选型不仅关乎电路连接的稳定性，更直接影响整个控制系统的寿命与安全。菲尼克斯的CLIPLINE complete系统通过标准化架构，将选型过程从“猜测”变为“科学决策”。今天，我们将结合最新技术手册与实战经验，为你揭开高效选型的核心逻辑。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

相关阅读：菲尼克斯端子型号大全及价格表：2025年选型指南与市场行情解析

一、理解菲尼克斯端子的系统化架构

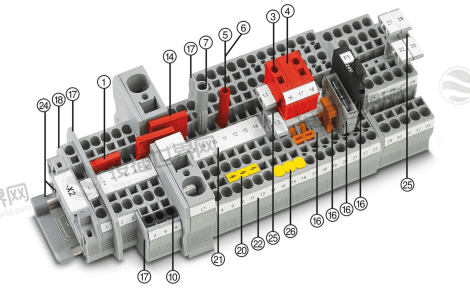

菲尼克斯端子的核心优势在于其模块化、标准化的设计哲学，CLIPLINE complete系统通过统一的桥接件、标识和测试附件，实现了不同连接技术端子的自由组合，这意味着工程师可以在同一导轨上混合安装螺钉、直插式、弹簧式端子，而无需担心兼容性问题。

系统化选型的价值体现在以下三个方面：

附件通用性：所有CLIPLINE complete端子共享同一套桥接件、标记条和端板，减少备件种类。

设计灵活性：支持不同连接技术的端子自由组合，例如在电源回路用螺钉端子，信号回路用直插式端子。

维护便捷性：集成测试孔设计，允许在不拆卸导线或桥接件的情况下进行测量。

^{二、掌握四大核心选型参数}

选型不是简单的型号匹配，而是基于项目需求的参数化决策过程。以下是四个必须评估的维度：

1. 电气参数：安全运行的底线

电流容量：必须考虑降额使用，预留30%-50%余量。例如10A负载应选13-15A端子。

电压等级：根据应用环境选择，变频器等高压场景需关注爬电距离，潮湿环境需更高绝缘等级。

冲击耐压：工业环境存在瞬时高压，端子应具备足够的冲击电压承受能力。

2. 连接技术：选型的灵魂所在

不同连接技术决定了安装效率、抗震性和适用场景：

3. 结构类型：空间与功能的平衡

通用直通端子：基础连接需求，如UK系列(螺钉)、PT系列(直插)。

多层端子：有限空间内实现高密度接线，如PTTB 2.5双层端子。

功能端子：集成特殊功能，如熔断器端子、隔离端子、测试端子。

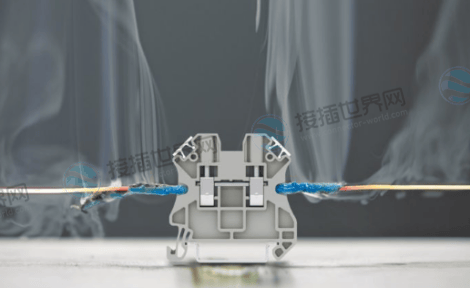

4. 环境适应性：可靠性的保障

温度范围：标准端子工作温度为-60℃至130℃，特殊环境需选宽温型号。

防护等级：粉尘潮湿环境需对应IP等级端子或接线盒。

材料认证：化工、防爆场所需ATEX、IECEx认证产品。

^{三、典型应用场景选型指南}

基于不同工业场景的特点，菲尼克斯端子选型有明确的倾向性：

1. 标准控制柜(PLC I/O，传感器/执行器)

挑战：接线点位密集，安装效率要求高，空间有限。

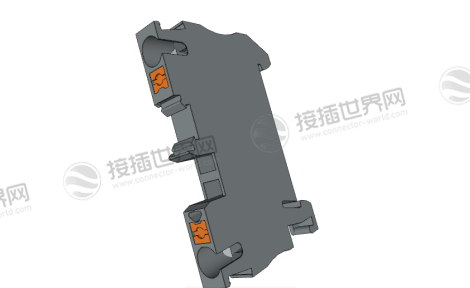

首选方案：PT直插式系列

型号推荐：PT 2.5(最常用2.5mm² I/O端子)、PTTB 2.5(双层端子)。

核心优势：免工具安装节省50%时间、高密度设计、抗振动。

注意事项：多股软线务必使用冷压端头保证可靠性。

2. 动力配电与电机控制

挑战：电流大，导线粗，存在冲击电流。

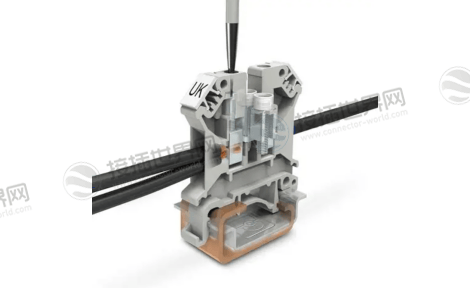

首选方案：UK螺钉系列/PT POWER大电流直插。

型号推荐：UK 16 N(16mm²动力线)、UKH 50(50mm²大电流进线)。

核心优势：螺钉连接力矩大，接触电阻小，适合大平方导线。

3. 高振动环境(轨道交通、风电)

挑战：持续振动易导致连接松动。

首选方案：ST笼式弹簧系列。

型号推荐：ST 2.5(对标PT 2.5的弹簧方案)。

核心优势：恒定连接力，天然抗振动，免维护。

4. 特殊功能需求

信号测试：选用带测试孔的端子，如分断测试端子。

电位分配：PTFIX分配端子节省80%布线时间。

安全接地：专用黄绿色PE端子，结构与导轨导通。

四、选型工具与实战技巧

官方商城高效选型步骤

1. 明确三要素：连接技术、导线截面积、额定参数。

2. 参数化筛选：在商城使用筛选器按技术、线径、电流逐层缩小范围。

3. 附加功能定位：通过熔断、隔离、多层等功能锁定最终型号。

4. 附件兼容性检查：确认桥接件、标记条、端板等系统附件。

选型避坑指南

避免软线裸接：多股软线直插PT端子必须加冷压头，这是专业与业余的分水岭。

勿忽视颜色编码：使用蓝(N)、黄绿(PE)色区分线路，提升安全性。

系统附件不可或缺：桥接件、标记条、端板是完整端子系统的组成部分。

认证一致性：关键应用需查验端子是否符合IEC 60947-7-1等行业标准。

五、选型进阶：从基础到优化

信号完整性保障

对于HART通信等敏感信号，选择分段测试端子可实现不断线测量，这类端子提供隔离测量点，避免信号衰减和干扰，特别适用于过程仪表回路。

空间密度优化策略

当控制柜空间受限时，多层端子(如双层PTTB、三层PTTR)可在同一导轨位置实现2-3倍接线密度，结合PTFIX预分配模块，可进一步节省布线空间。

全生命周期成本控制

虽然直插式端子单价比螺钉端子高约20%，但综合考虑安装时间节省50%、免维护特性，在批量项目中总成本反而降低。选型应评估采购、安装、维护的全周期成本。

菲尼克斯端子选型本质上是在可靠性、效率、成本之间寻找最佳平衡点的系统工程。掌握了CLIPLINE complete的系统逻辑、参数化选型方法和场景化应用技巧，你就能从被动查阅手册转变为主动设计最优连接方案。

随着工业4.0推进，接线端子正朝着更高集成度、更智能功能的方向发展。建议工程师养成系统化选型习惯，充分利用官方商城的参数筛选工具，让每一个端子的选择都经得起时间考验。毕竟，最好的选型是让连接在整个产品生命周期中都无需让人额外操心——这既是技术能力的体现，也是专业精神的追求。
