菲尼克斯端子型号大全及价格表：2025年选型指南与市场行情解析

打开一台标准的工业控制柜，里面密密麻麻的菲尼克斯端子排总是让人既熟悉又头疼——熟悉的是它们经典的自然色外壳，头疼的是选型时面对数百个型号的纠结。作为一名干了十多年自动化设计的工程师，我深知精准选型不仅能省下不少成本，更能避免后续维护的麻烦，今天咱们就抛开那些复杂的参数表，结合最新的市场行情，聊聊菲尼克斯端子的型号选择与价格策略。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

相关阅读：菲尼克斯端子选型手册：从核心参数到实战应用的完全指南

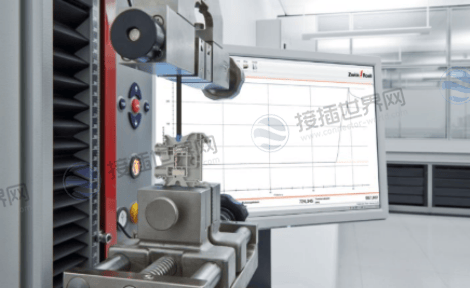

一、菲尼克斯端子的系统化架构：CLIPLINE complete为何成为行业标杆?

菲尼克斯端子的核心优势在于其模块化、标准化的设计哲学。CLIPLINE complete系统通过统一的桥接件、标识和测试附件，实现了不同连接技术端子的自由组合。这意味着你可以在同一导轨上混合安装螺钉、直插式、弹簧式端子，而无需担心兼容性问题。

系统化选型的价值体现在三个方面：

附件通用性：所有CLIPLINE complete端子共享同一套桥接件、标记条和端板，减少备件种类。

设计灵活性：支持不同连接技术的端子自由组合，例如在电源回路用螺钉端子，信号回路用直插式端子。

维护便捷性：集成测试孔设计，允许在不拆卸导线或桥接件的情况下进行测量。

^{二、核心产品系列详解：从传统螺钉到创新Push-X技术}

1. 螺钉接线端子：经典可靠的基石

螺钉端子是被广为接受的成熟端子产品，应用已超过80年。采用Reakdyn螺钉自锁原理，具备压紧力大和免维护的特点。

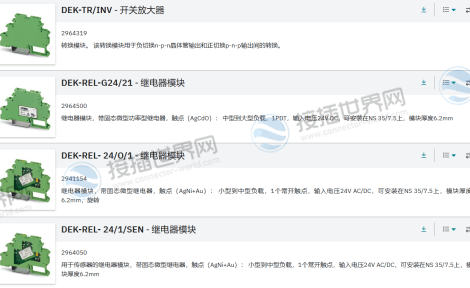

代表型号：DEK系列三层端子排

电缆截面：2.5mm²

美国线规：24→14AWG

参考价格：约617.5元/个(含税)

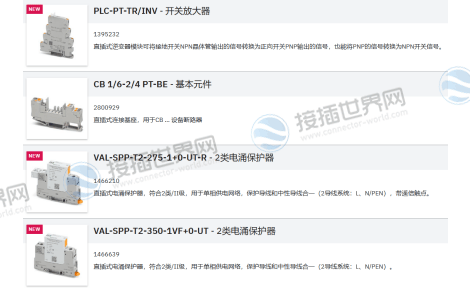

2. 直插式技术端子：效率提升的利器

采用直插式连接技术，无需工具即可轻松直连线径0.25mm²以上的导线。特殊的接线端子触点弹簧，可节省多达50%的插入力。

技术优势：

免工具安装，比传统螺钉连接节省50%时间

清晰的听觉和触觉反馈，确保接线到位

适用于自动化生产线的高效率需求

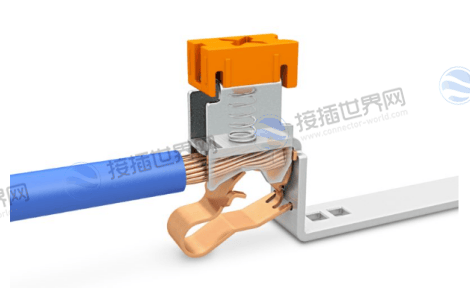

3. Push-X技术端子：创新连接的典范

Push-X技术无需冷压头亦可实现免工具安装。新款Push-X接线端子额定接线容量为1.5mm²，可连接线径在0.34至2.5mm²之间的刚性和柔性导线。

典型参数：

额定电流：17.5A

额定电压：500V

适用线径：0.34mm²…2.5mm²(22AWG…14AWG)

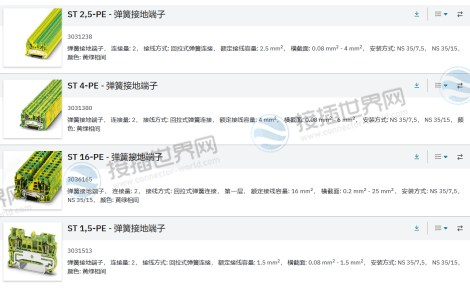

4. 弹簧接线端子：振动环境的解决方案

回拉式弹簧端子尤为适用于振动敏感型应用。该接线端子具备恒定的弹簧压接力，不受操作人员影响，确保连接可靠。

5. 大电流端子：动力传输的保障

菲尼克斯电气大电流设备连接器支持高达76A的载流能力。采用直插式连接的PWO 16穿板式接线端子适用线径在1.5mm²到16mm²之间的导线。

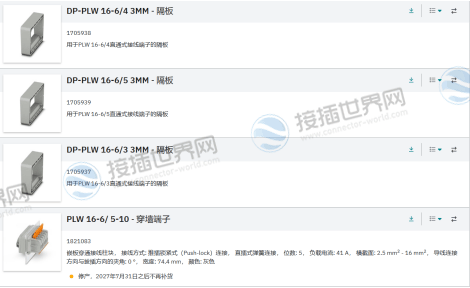

代表型号：PLW 16穿板式接线端子

载流能力：41A/1000V

适用线径：1.5mm²到16mm²

技术特点：无需工具即可连接导线

6. 数据连接器：智能设备的接口

菲尼克斯电气为各领域的工业和半工业化应用提供可靠的数据连接器，满足IP20或IP69K的高防护等级要求。

主要类型：

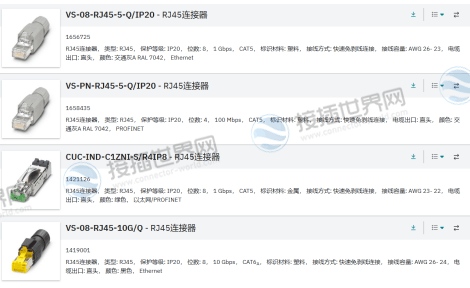

RJ45连接器：传输速率高达10Gbps(CAT6A)

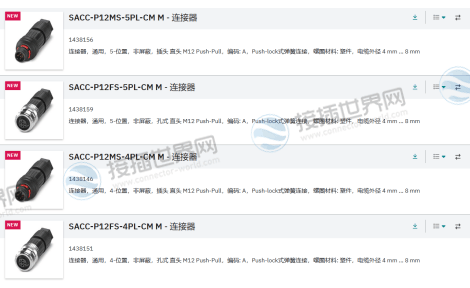

M12连接器：支持PROFINET、以太网应用

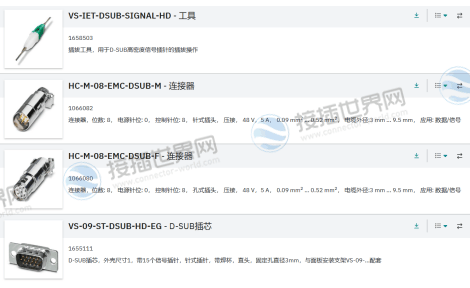

D-SUB连接器：9位、15位、25位配置

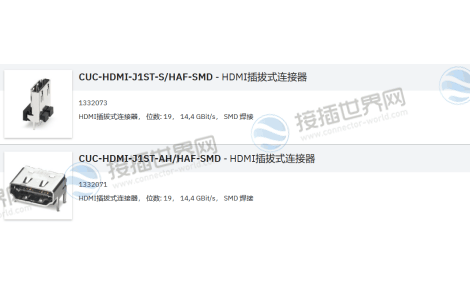

USB/HDMI连接器：设备连接解决方案

^{三、菲尼克斯端子价格参考表}

下表整理了部分菲尼克斯端子的市场价格参考

(注：价格为近似值，实际可能因采购渠道和数量而异)：

注：以上价格仅供参考，实际采购时请以供应商最新报价为准。

四、选型指南：从需求到型号的精准匹配

1. 按应用场景选择

标准控制柜：CLIPLINE complete系统端子，提供最佳灵活性和标准化程度。

高振动环境：弹簧端子或带有额外锁紧机构的端子，确保连接可靠性。

高频维护场景：Push-X技术端子，实现免工具快速接线。

大电流应用：PWO 16或PLW 16系列穿板式接线端子，支持高达76A电流。

数据通信：RJ45、M12或D-SUB数据连接器，根据传输速率和环境要求选择。

2. 按电气参数选择

电流容量：必须预留30%余量，例如10A工作电流需选择额定13A以上的端子。

电压等级：根据系统峰值电压选择，220V系统建议选择耐压600V以上的端子。

导线兼容性：确保端子支持的线径范围覆盖应用需求，如DEK系列支持2.5mm²截面。

3. 按安装方式选择

导轨安装：多数接线端子支持NS 35/7.5或NS 35/15标准导轨。

PCB安装：如MC 1.5/6-GF-3.81系列，适用于电路板直接安装。

面板安装：数据连接器通常提供面板安装版本，如D-SUB面板安装框架。

五、价格影响因素与成本优化策略

1. 影响价格的关键因素

连接技术：Push-X等创新技术通常比传统螺钉端子价格高20-30%。

材料成本：高性能材料如耐高温塑料、镀金触点会增加成本。

认证等级：通过UL、ATEX等国际认证的产品价格相对较高。

采购渠道：授权分销商价格透明，售后服务有保障。

采购数量：批量采购通常能获得15-30%的价格折扣。

2. 成本优化建议

标准化设计：尽可能减少系统中使用的端子种类，降低备件成本。

全生命周期考量：虽然Push-X端子单价较高，但节省的安装时间可能使总体成本更低。

混合使用策略：在关键位置使用高性能端子，非关键位置选用经济型号。

利用配置工具：使用菲尼克斯电气提供的PROJECT complete配置软件优化选型。

六、行业趋势与未来展望

菲尼克斯端子技术持续演进，以下几个方向值得关注：

连接技术的创新

Push-X技术普及：正向更多产品系列扩展，覆盖更广的电流范围和应用场景。

直插式技术优化：特殊的接线端子触点弹簧，可节省多达50%的插入力。

混合连接技术：如PTV接线端子采用侧面直插式连接技术，集螺钉连接的侧面进线与免工具直插式连接于一身。

智能化与数字化

数字孪生支持：clipx ENGINEER工程软件可实现高效配置并采购端子条。

标识系统升级：标准化标识附件提高系统可维护性。

数据集成：丰富的数字数据支持现代工程设计流程。

材料与环保创新

生物基塑料：菲尼克斯电气正将初始系列产品改为采用生物基塑料。

无卤素材料：符合环保要求，如M12 Push-Pull推拉式网线采用无卤素PUR材质。

无铅化进程：多数产品预计在2025-2026年实现无铅化。

说到底，菲尼克斯端子的选型与采购是一门平衡技术、成本与效率的艺术。随着工业4.0的深入推进，连接技术正朝着更高效率、更强智能和更佳环保性的方向发展。建议工程师们在项目初期就充分考虑端子的系统化选型，利用官方提供的配置工具和样品服务，做出最优决策。

记住，最好的端子选型是那些在整个产品生命周期中都无需让人额外操心的选择，这不仅是技术能力的体现，更是专业精神的追求。

毕竟，在工业连接领域，可靠性从来不是偶然的结果，而是精心设计与精准选型的必然产物。
