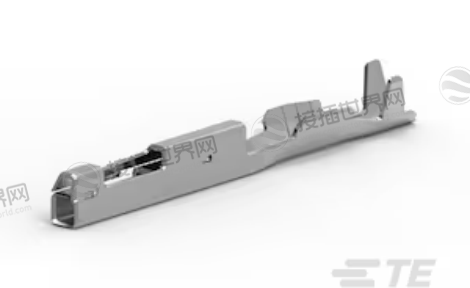

泰科1-2177908-1 MCON 0.50mm插座端子符合DIN 72036自动化指南

泰科1-2177908-1是一款MCON 0.50mm母端插座端子，采用F型压接，适用于0.13-0.17mm² (26-25 AWG) 线缆。产品符合DIN 72036  及KOMAX自动化指南，支持自动化生产，卷轴包装  每盘17000个。工作温度-40℃至105℃，接触面镀锡，导线端镀金，并通过CSA认证。

^{一、1-2177908-1中文数据手册}

参数名称	参数值
产品图纸
产品型号	1-2177908-1
现货采购入口	1-2177908-1现货
产品系列	MCON 0.50mm
TE 内部编号	1-2177908-1
TE 内部产品描述	MCON 0.50 TERMINAL
产品类型	插座端子（Receptacle Terminal）
端子类型	母端
可密封	否
端子密封类型	非密封
主要锁定特性	无尖刃主体
端子制造方式	冲压成形
端子大小	1.2mm
线径 (AWG)	26 – 25（含25 | 26 规格）
线径 (mm²)	.13 – .17（含.13 | .15 规格）
对接公端宽度	.5 mm（.02 in）
接触面电镀	锡 (Sn)
导线端子端接区域电镀材料	金
压接类型	F 型压接
线缆端接方法	压接
产品端接到	线缆
兼容的绝缘直径范围	.85 – 1.1 mm（.03 – .043 in）
公端长度	15.23 mm（.6 in）
兼容电线基础材料	铜
绝缘选项	非绝缘
工作温度范围	-40 – 105 °C（-40 – 221 °F）
工作温度（最大值）	105 °C（221 °F）
端子传导（低功率）	0 – 24 A
符合自动化指南	DIN 72036（2024年6月版）、KOMAX电气连接自动元件插入指南5.0版（2018年3月）
机构认证	CSA 认证
封装方法	Reel（卷轴）
封装数量	17000

^{二、1-2177908-1应用领域}

这是一款泰科MCON 0.50mm系列中的超小型、非密封型母端插座端子，采用选择性电镀(接触区镀金、压接区镀锡)，专为压接26-25 AWG的极细导线而设计，并完全符合高速自动化生产要求。

在信号完整性要求高且空间极度受限的微连接应用中，提供一个低电阻、高可靠性的电气接口，并通过其自动化兼容性实现大规模制造下的卓越一致性与低成本。

场景一：汽车电子中的高密度传感器与数据网络

这是MCON 0.5系列的核心应用领域。随着汽车电子架构向区域控制发展，线束变得更细、更轻、更密集。此端子完美契合这一趋势。

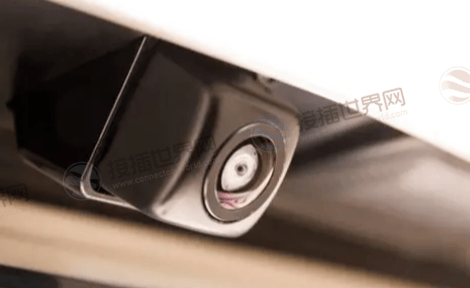

高分辨率传感器： 连接摄像头模块(尤其是ADAS系统用的高清摄像头)、雷达/激光雷达传感器、超声波传感器内部的信号线。其小尺寸和镀金触点保证了高速数据的信号完整性。

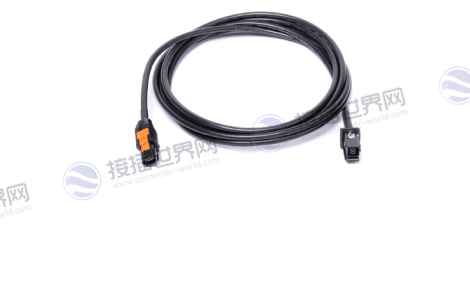

车载高速网络： 用于以太网(如100BASE-T1, 1000BASE-T1)等车载网络线缆的端接，传输差分信号。

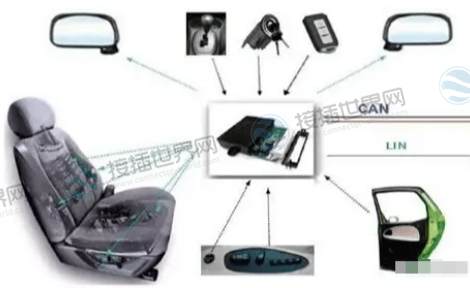

车身控制与信息娱乐系统： 在空间紧凑的控制单元(如智能座椅控制器、抬头显示模块)内部，用于板对板或板对线的精细连接。

场景二：工业与医疗设备中的精密信号传输

在需要高可靠性和精密测量的工业与医疗领域，此端子的稳定接触和抗腐蚀能力至关重要。

工业传感器与测量探头： 连接用于过程控制的压力、温度、流量传感器，以及精密测试设备中的信号线。

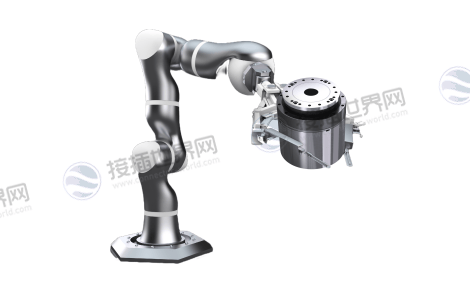

机器人及协作机器人关节： 在机器人手臂内部，用于连接编码器、扭矩传感器等关键部件，其小尺寸有助于减轻重量和节省空间。

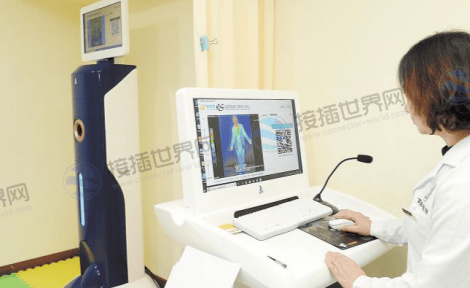

医疗监测与成像设备： 用于患者监护设备、内窥镜、便携式超声设备等内部需要高可靠性微连接的信号传输部分。

场景三：高端消费电子与通信硬件

对于追求极致轻薄和性能的消费电子产品，此端子提供了顶级的连接解决方案。

数据中心与服务器硬件： 在高速交换机、路由器、服务器的背板连接或内部板卡互联中，用于信号传输。

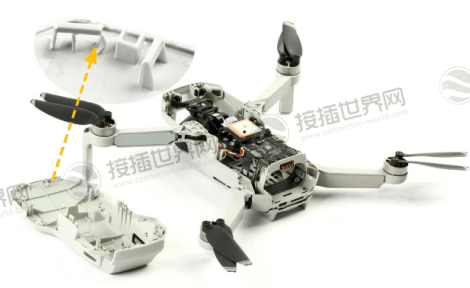

VR/AR设备与无人机： 在空间极为有限的设备内部，连接显示屏、传感器和主控板。

高端移动设备： 用于模块化设计中的板对板柔性电路板连接。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
