莫仕33472-3005 MX150连接器5路双列3.50mm间距汽车级插头

莫仕33472-3005是一款MX150系列双列5路公端连接器插头，间距3.50mm，带连接器位置保证（CPA）和垫密封功能。产品额定电流22A，工作温度-40℃至+125℃，符合中国RoHS、欧盟ELV等多项环保标准，适用于汽车电源系统的线对板及线对线连接。

^{一、莫仕33472-3005中文数据手册}

1、产物环境合规

2、产品详情

产品属性	具体参数

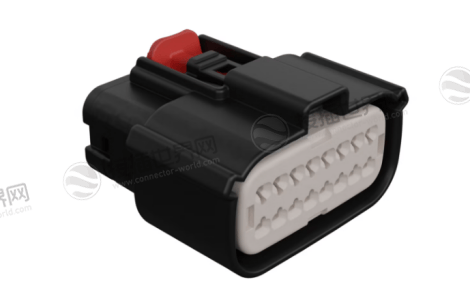

产品图
产品型号	33472-3005
现货采购入口	33472-3005现货
类别	连接器外壳（Connector Housings）
系列	33472
产品家族	MX150 连接器
产品名称	MX150
产品说明	MX150 垫密封公端连接器组件、双列、5路、定位选项A、带连接器位置保证（CPA）、黑色
应用场景	电源传输、线对板连接、线对线连接、汽车（Power, Wire-to-Board, Wire-to-Wire, Automotive）
UPC编码	889056886123
UL认证编号	E29179
最大电路数	5
树脂颜色	黑色（Black）
部件属性	插头（Plug）
符合灼热丝规范	否（No）
插接极性	是（Yes）
锁定插接部位	是（Yes）
树脂材料	SPS/尼龙（SPS/Nylon）
净重	9.843克（g）
行数	2（双列）
包装形式	分隔纸箱装（Partitioned Carton）
面板安装式	否（No）
插配接口间距	3.50mm
有极性插配件	是（Yes）
可堆叠	否（No）
工作温度范围	-40℃ 至 +125℃

^{二、莫仕33472-3005应用领域}

莫仕(Molex)33472-3005 是MX150系列中的一款5路双列垫密封公端连接器，具有以下核心特性：

3.50mm间距设计，平衡了电流承载与空间占用。

垫密封结构提供IP67及以上防护等级。

连接器位置保证(CPA)确保连接可靠性。

-40℃至+125℃宽工作温度范围。

全面汽车合规认证(GADSL/ELV/RoHS等)。

为严苛环境下的电源传输提供高可靠性、防误插、抗振动的连接解决方案，特别适用于需要防潮防尘的工业与汽车应用。

1. 汽车动力系统与底盘电子

典型应用场景：

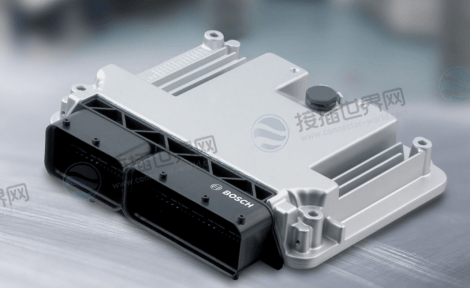

发动机管理系统：连接ECU与传感器(氧传感器、爆震传感器)。

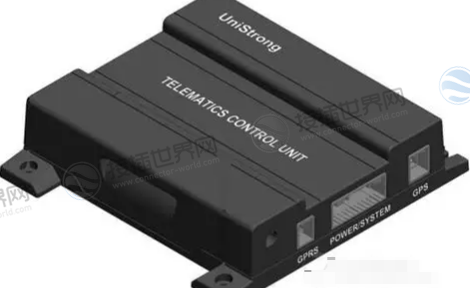

变速箱控制系统：TCU与速度传感器、电磁阀的连接。

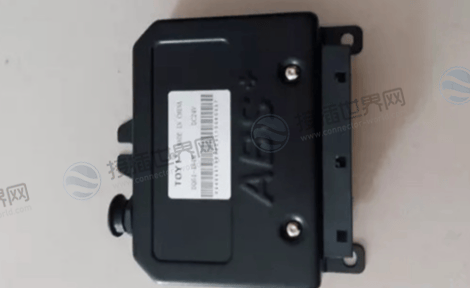

底盘安全系统：ABS/ESP控制单元与轮速传感器的连接。

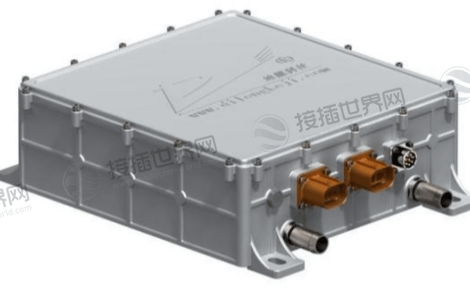

新能源车三电系统：BMS从控单元、OBC辅助电源连接。

技术优势：

垫密封设计耐受发动机舱高温油污环境。

CPA结构确保振动环境下连接不松脱。

125℃耐温满足机舱内高温区域要求。

2. 工业自动化与重型设备

典型应用场景：

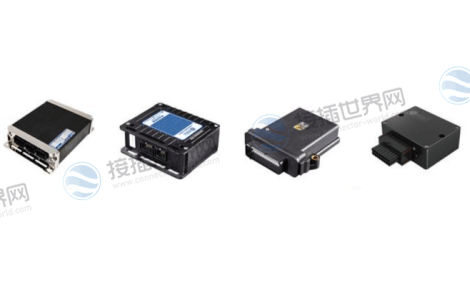

工程机械电控系统：挖掘机/装载机控制器与传感器连接。

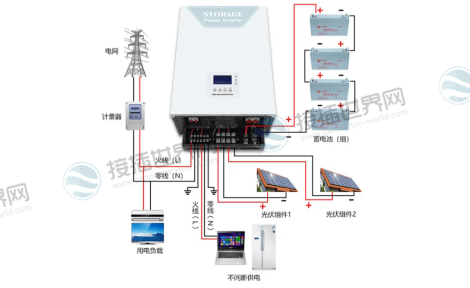

户外通信设备：5G基站电源分配、光伏逆变器接口。

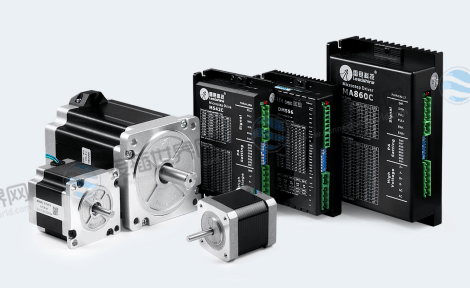

食品制药设备：耐受高压冲洗的电机驱动器连接。

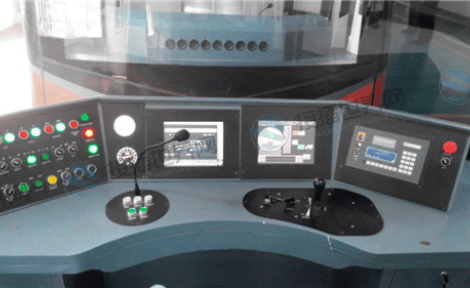

轨道交通：车载控制设备电源连接。

技术优势：

垫密封防护等级适应户外恶劣环境。

双锁设计(CPA+主锁)确保机械可靠性。

SPS/尼龙混合材料提供良好机械强度。

3. 交通运输与特种车辆

典型应用场景：

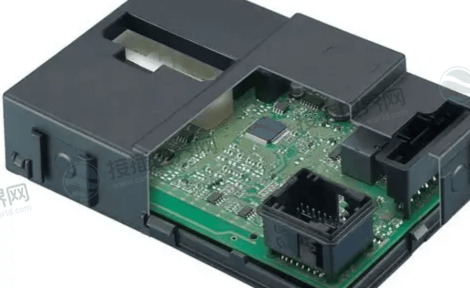

商用车车身电子：BCM与执行器连接。

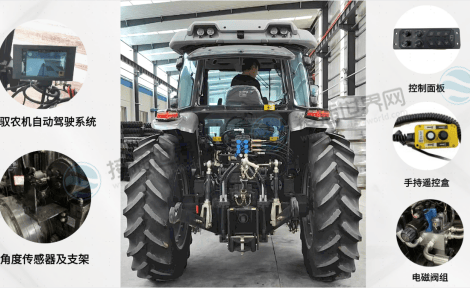

农用机械：拖拉机控制系统传感器连接。

特种车辆：消防车、救护车关键系统供电。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
