矢崎7282-9040-30 YES Kaizen连接器外壳 10极黑色PBT公头

矢崎7282-9040-30是一款YES/YESC Kaizen系列0.64x0.64线对线连接器公头外壳，采用黑色PBT材质，10极高密度设计。产品允许电流6A，工作温度-40℃至100℃，绝缘电阻20MΩ以上，耐压1000V AC，并带有卡扣安装结构。适用于超小型电流应用，兼容7114-4618/4619系列端子。

^{一、矢崎7282-9040-30中文数据手册}

项目	数值/信息
产品图纸
产品型号	7282-9040-30
现货采购入口	7282-9040-30现货
零件分类	外壳（Housing）
产品系列	YES/YESC Kaizen 连接器 0.64X0.64 系列
替代零件号	无
配对零件号	7283-9040-30
连接类型	线对线连接器（Wire-to-Wire Connector）
密封状态	非密封（Unsealed）
性别类型	公头（Male）
引脚数量	10 极（10P）
接线片尺寸（mm）	0.64
材质	聚对苯二甲酸丁二醇酯（PBT）
外形尺寸 - 长度（mm）	36.40
外形尺寸 - 宽度（mm）	20.20
外形尺寸 - 高度（mm）	23.80
镀层（表面处理）	无
颜色（色相）	黑色
混合类型	否（NO）
卡扣安装结构	有（YES）
应用螺栓（适用螺栓）	无
兼容孔径（适配孔尺寸）（mm）- 最小值	无
兼容孔径（适配孔尺寸）（mm）- 最大值	无
兼容板厚（适配板厚）（mm）- 最小值	无
兼容板厚（适配板厚）（mm）- 最大值	无
电流等级（電流區分）	超小型（VERY SMALL）
产品标准号（产品规格编号）	无
操作手册号（操作说明番号）	无
允许电流（参考值）（容许电流）	6A（参考值）
低压低电流电阻	最大 20 毫欧（初始值）
绝缘电阻	最小 20 兆欧（500VDC 条件下）
耐压（耐电压）	1000V AC（1 分钟）
温度范围（使用温度范围）	-40 至 100℃
端子（可安装组件）	7114-4618-02、7114-4619-02
线密封件（橡胶栓）	无
虚塞（空塞子）	无
可安装零件（安装可能零部件）	无

^{二、矢崎7282-9040-30应用领域}

这是一款矢崎YES/YESC Kaizen系列的10极超小型线对线公端连接器，具有以下显著特点：

0.64mm超小间距，实现高密度布线。

卡扣安装结构，便于快速连接与拆卸。

6A电流容量，适合小功率应用。

-40℃至100℃工作温度，满足一般工业环境要求。

1000V AC耐压，提供可靠的电气安全性能。

1. 汽车电子系统

内饰电子与控制系统。

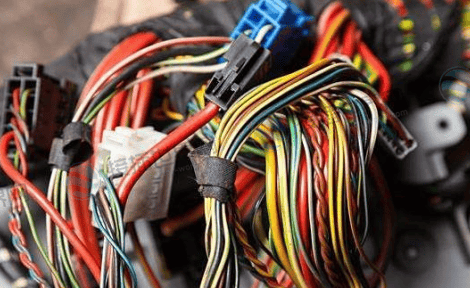

车载信息娱乐系统线束互联。

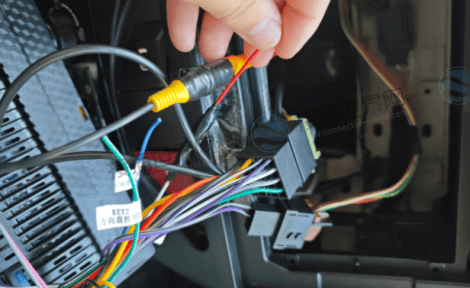

仪表盘与中控台模块间连接。

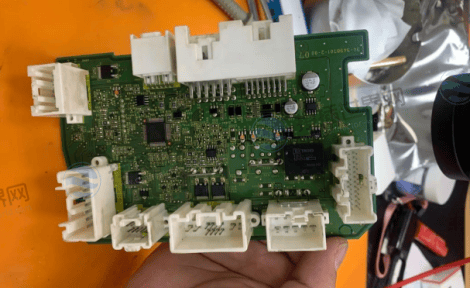

车身控制模块局部网络布线。

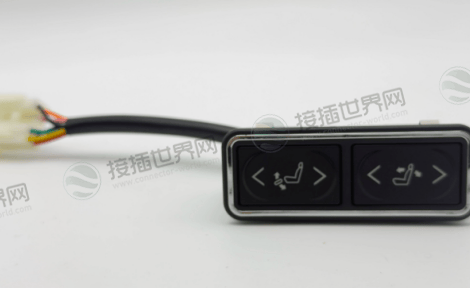

座椅控制与调节系统连接。

优势体现：超小尺寸适合空间受限的汽车内饰环境，卡扣结构便于装配维护。

2. 工业自动化设备

控制与传感系统。

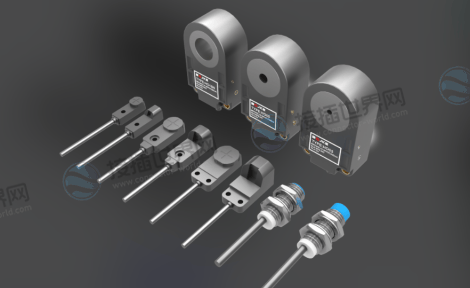

小型传感器与执行器连接。

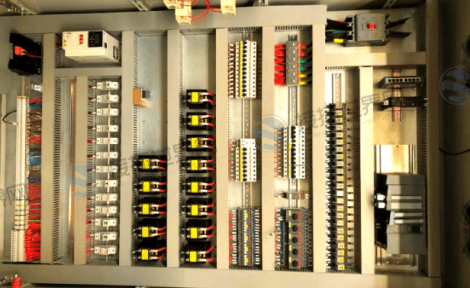

PLC控制柜内部布线。

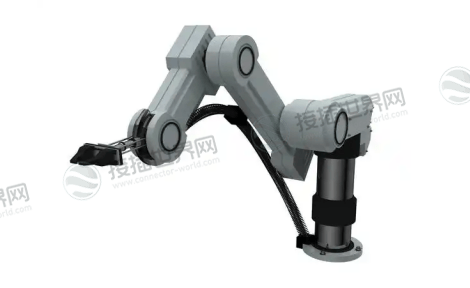

工业机器人关节连接。

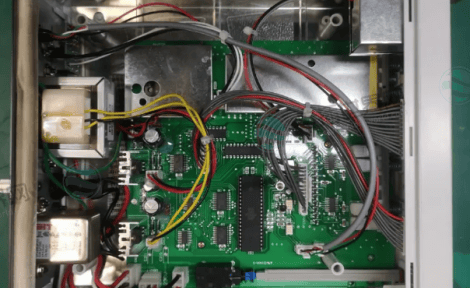

测量仪器内部互联。

优势体现：高密度布线节省控制柜空间，宽温范围适应工业环境。

3. 消费电子设备

高端电子产品。

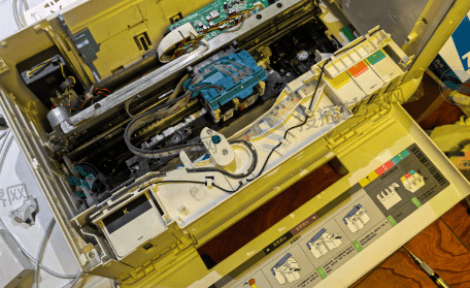

打印机/扫描仪内部连接。

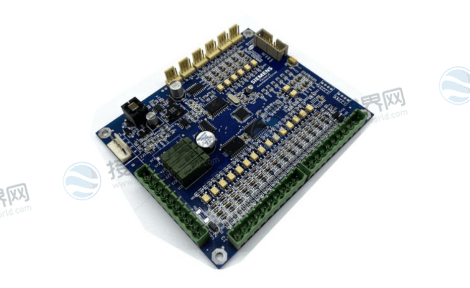

网络设备板间连接。

安防设备信号传输。

医疗设备内部布线。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
