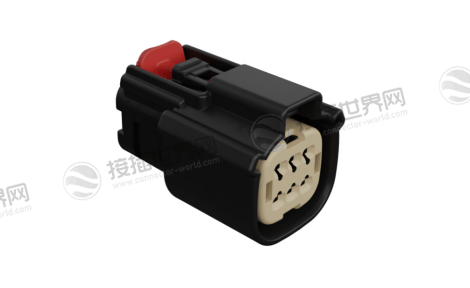

莫仕33472-0606 MX150连接器外壳 6路双列环保合规汽车级插座

莫仕33472-0606是一款MX150系列双列6路母端连接器外壳，间距3.50mm，带连接器位置保证（CPA）和垫密封功能。产品工作温度-40℃至+125℃，符合中国RoHS、欧盟ELV等多项环保标准，适用于汽车电源系统的线对板及线对线连接。

^{一、莫仕33472-0606中文数据手册}

1、产物环境合规

2、产品详情

产品属性	具体参数
产品图纸
产品型号	33472-0606
现货采购入口	33472-0606现货
类别	连接器外壳（Connector Housings）
系列	33472
产品家族	MX150 连接器
产品名称	MX150
产品说明	MX150 垫密封母端连接器组件、双列、6路、定位选项A、带连接器位置保证（CPA）、黑色
应用场景	电源传输、线对板连接、线对线连接、汽车（Power, Wire-to-Board, Wire-to-Wire, Automotive）
UPC编码	756054665930
UL认证编号	E29179
最大电路数	6
树脂颜色	黑色（Black）
部件属性	插座（Receptacle）
符合灼热丝规范	否（No）
插接极性	是（Yes）
锁定插接部位	是（Yes）
树脂材料	SPS/尼龙（SPS/Nylon）
净重	10.200克（g）
行数	2（双列）
包装形式	分隔纸箱装（Partitioned Carton）
面板安装式	否（No）
插配接口间距	3.50mm
有极性插配件	是（Yes）
可堆叠	否（No）
工作温度范围	-40℃ 至 +125℃

^{二、莫仕33472-0606应用领域}

莫仕33472-0606作为一款MX150系列6路双列母端连接器，以其IP67级防护、宽温域适应性及稳健的电气性能，在严苛环境和高可靠性需求场景中展现卓越优势。

1、汽车电子领域：安全与效率的双重保障

动力系统核心连接

在新能源汽车(EV/HEV)中，该连接器可应用于电池管理系统(BMS)的电源分配单元(PDU)、电机控制器(MCU)及逆变器。其22A高电流承载能力满足动力系统大电流传输需求，IP67密封设计有效抵御电池舱内的高温、湿气及化学腐蚀，确保电池充放电过程的安全稳定。

创新点：利用“连接器位置保证(CPA)”功能，防止因振动导致的意外断开，保障动力系统持续供电。

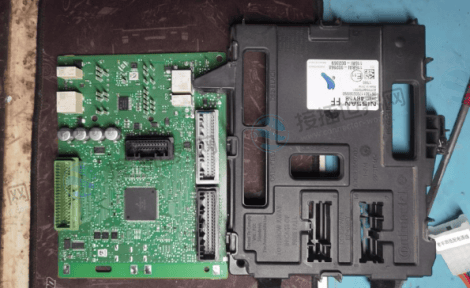

车身控制与智能驾驶

适用于车身域控制器(BCM)、智能座舱系统及ADAS传感器组的线对板/线对线连接。-40℃至+125℃的宽温范围适应车辆从极寒到高温的工况，3.50mm紧凑间距优化车内有限空间布局，同时极性插接设计降低装配错误率，提升整车电子系统可靠性。

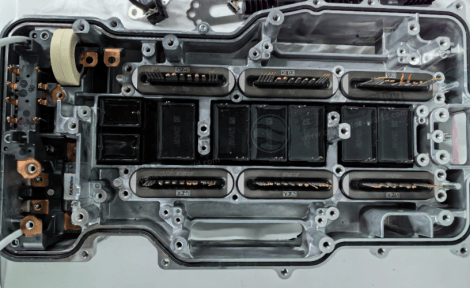

安全系统关键链路

在安全气囊(Airbag)、电子稳定控制(ESC)等安全关键系统中，连接器的锁定插接部位与双列结构确保信号传输的连续性。即便在车辆碰撞产生的剧烈振动下，其机械强度与密封性能仍能维持电路完整，为安全系统响应提供硬件保障。

2、工业自动化：应对严苛环境的精密连接

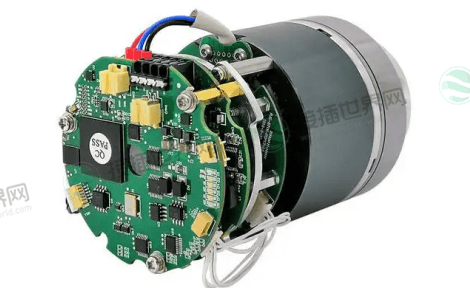

工业机器人与智能制造

应用于机器人关节伺服电机、自动化流水线控制柜的电力与信号传输。SPS/尼龙树脂材料赋予连接器优异的抗冲击与耐磨损性能，适应机器人高速运动产生的振动;预装端子二次锁(TPA)简化装配流程，降低因人工操作导致的接触不良风险。

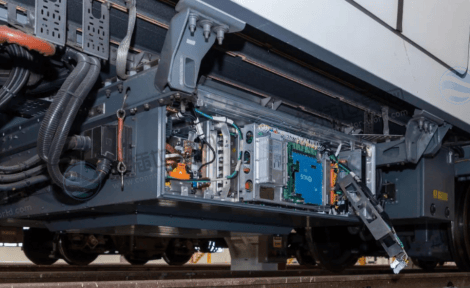

轨道交通与工程机械

在高铁信号系统、地铁车辆控制单元及重型工程机械(挖掘机、起重机)中，连接器需长期暴露于沙尘、雨水及极端温度环境。IP67防护等级抵御外界侵蚀，灼热丝阻燃特性(虽未达灼热丝标准，但材料本身具备阻燃能力)确保设备在突发高温下的安全性，延长设备使用寿命。

3、能源与基础设施：稳定传输的基石

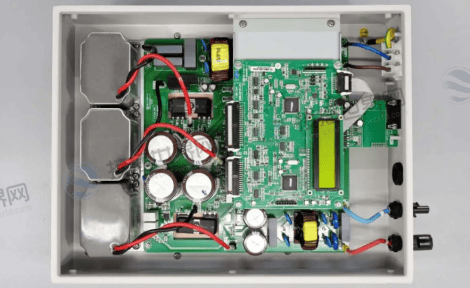

新能源储能系统

服务于光伏逆变器、储能电站的电池簇连接。22A电流承载能力支持储能系统高效充放电，低接触电阻(≤10mΩ)降低能量损耗，提升系统整体能效。同时，REACH与RoHS合规满足绿色能源设备的环境友好要求，助力可持续发展。

数据中心与通信基站

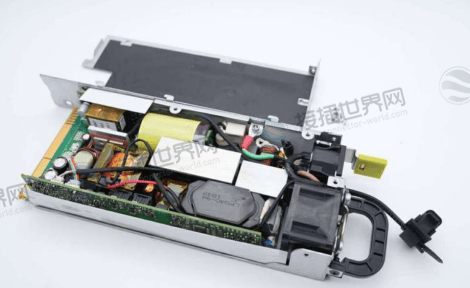

在服务器电源分配单元(PDU)、户外通信基站电源柜中，连接器通过双列6路设计实现多路电源与信号集成传输，分隔纸箱装便于大规模部署时的仓储与物流管理。其-40℃低温适应性确保高纬度地区基站稳定运行，减少运维成本。

4、医疗设备与特种装备：精密与安全的延伸应用

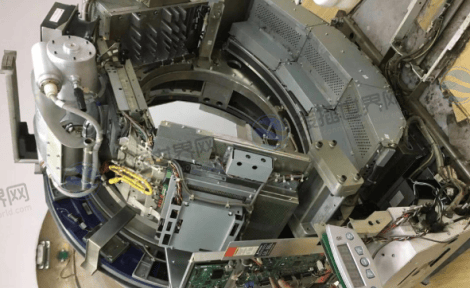

医疗影像设备

应用于CT/MRI扫描仪的电源与信号传输模块。高绝缘电阻(≥20MΩ@500VDC)保障医疗设备电气安全，无卤素材料符合医疗级环保标准，避免对敏感设备或患者造成潜在危害。

航空航天与国防装备

在飞行控制系统、导弹制导系统等特种装备中，连接器的宽温域性能与抗振动设计满足极端环境需求。GADSL/IMDS合规确保材料可追溯性，符合航空航天领域严苛的质量管理体系。

三、差异化优势与选型建议

合规性价值：REACH中关注的硅氧烷物质虽存在，但通过合理工艺控制，产品仍符合环保法规，适用于对材料成分敏感的领域(如医疗)。

成本与性能平衡：相较于更高等级的IP69K连接器，33472-0606在成本与防护性能间取得平衡，适合非极端冲洗场景。

装配效率优化：CPA设计减少二次检查工序，尤其适用于自动化产线，降低人工成本。

莫仕33472-0606凭借其防护、温度、电流三大核心优势，在汽车、工业、能源及特种领域构建了稳固的连接解决方案。行业从业人员可依据具体场景的电流需求、环境等级、安装空间等要素，结合产品合规性与成本效益，实现精准选型，推动设备性能与可靠性的双重提升。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
