矢崎7283-9078-80 YES Kaizen连接器外壳 16极 0.64mm间距母头

矢崎7283-9078-80是一款YES/YESC Kaizen系列0.64x0.64线对线连接器母头外壳，采用茶色PBT材质，16极高密度设计。产品允许电流6A，工作温度-40℃至100℃，绝缘电阻20MΩ以上，耐压1000V AC。适用于超小型电流应用，兼容7116-4618/4619系列端子。

^{一、矢崎7283-9078-80中文数据手册}

项目	数值/信息
产品图纸
产品型号	7283-9078-80
现货采购入口	7283-9078-80现货
零件分类	外壳（Housing）
产品系列	YES/YESC Kaizen 连接器 0.64X0.64 系列
替代零件号	无
配对零件号	7282-9072-80
连接类型	线对线连接器（Wire-to-Wire Connector）
密封状态	非密封（Unsealed/非防水）
性别类型	母头（Female）
引脚数量	16 极（16P）
接线片尺寸（mm）	0.64
材质	聚对苯二甲酸丁二醇酯（PBT）
外形尺寸 - 长度（mm）	21.30
外形尺寸 - 宽度（mm）	23.70
外形尺寸 - 高度（mm）	22.40
镀层（表面处理）	无
颜色（色相）	茶色
混合类型	否（NO）
卡扣安装结构	无（NO）
应用螺栓（适用螺栓）	无
兼容孔径（适配孔尺寸）（mm）- 最小值	无
兼容孔径（适配孔尺寸）（mm）- 最大值	无
兼容板厚（适配板厚）（mm）- 最小值	无
兼容板厚（适配板厚）（mm）- 最大值	无
电流等级（電流區分）	超小型（VERY SMALL/微小電流）
产品标准号（产品规格编号）	无
操作手册号（操作说明番号）	无
允许电流（参考值）（容许电流）	6A（参考值）
低压低电流电阻（低电压低电流电阻）	最大 20 毫欧（初始值）
绝缘电阻（絶縁抵抗）	最小 20 兆欧（500VDC 条件下）
耐压（耐电压）	1000V AC（1 分钟）
温度范围（使用温度范围）	-40 至 100℃
端子（可安装组件）	7116-4618-02、7116-4618-08、7116-4619-02、7116-4619-08
线密封件（橡胶栓）	无
虚塞（空塞子）	无
可安装零件（安装可能零部件）	无

^{二、矢崎7283-9078-80应用领域}

矢崎7283-9078-80作为YES/YESC Kaizen系列16孔母端连接器，凭借其0.64mm超细端子尺寸、16路高密度集成及非密封轻量化设计，在汽车电子、工业控制及消费电子领域展现出独特的应用价值。以下结合技术参数与行业需求，深度解析其核心场景与选型逻辑。

1、汽车电子：高密度信号传输的可靠载体

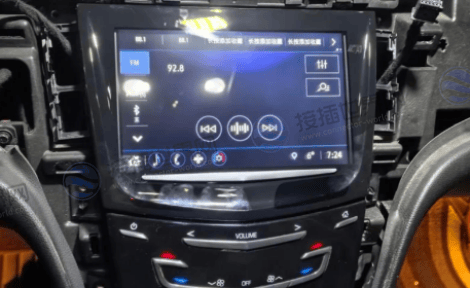

车载信息娱乐系统

适用于中控显示屏驱动模块、车载导航主机及音响控制单元的内部线束连接。其16极双排布局(尺寸仅21.3×23.7×22.4mm)可在有限空间内实现多路音频、视频信号并行传输，20mΩ超低接触电阻确保高清信号无损传递，避免画面延迟或音质失真。

创新适配：与配对型号7282-9072-80组成线对线连接，简化中控台复杂线束的装配流程。

传感器网络集成

在车身环境感知系统(如胎压监测、盲点雷达)中，该连接器承担多个传感器的信号汇流任务。PBT材质外壳提供稳定的绝缘性能(绝缘电阻≥20MΩ)，-40℃~100℃工作温度覆盖车辆从极寒启动到高温运行的全工况，确保传感器数据实时可靠。

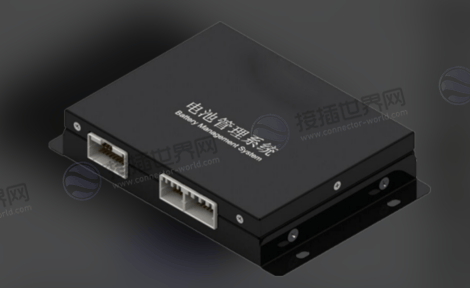

新能源汽车辅助电路

用于电池管理系统(BMS)的采样线束、充电桩控制板的信号交互。虽然为非密封设计，但其1000V AC耐压能力可满足高压环境下的绝缘安全需求，6A电流承载支持电池模组间低电流信号的精准监测。

2、工业控制：紧凑型设备的高效连接方案

PLC与I/O模块扩展

在小型自动化设备(如贴标机、包装机)中，该连接器实现PLC主机与扩展I/O模块的快速对接。16路端子支持最多8组数字量信号或4组模拟量信号传输，卡扣结构缺失的设计反而便于频繁更换模块的场景，降低维护时间成本。

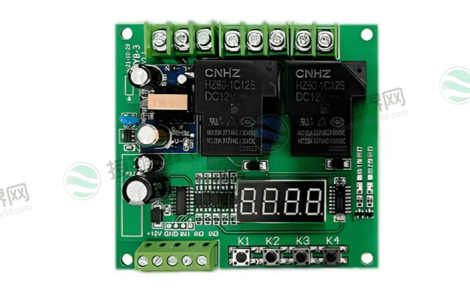

医疗设备精密布线

适用于便携式医疗仪器(如超声波探头、输液泵控制板)的内部连接。茶色PBT材质符合医疗设备对材料稳定性的要求，无卤素设计(推测符合IEC 61249标准)避免腐蚀敏感电子元件，22.4mm低高度适配设备轻薄化趋势。

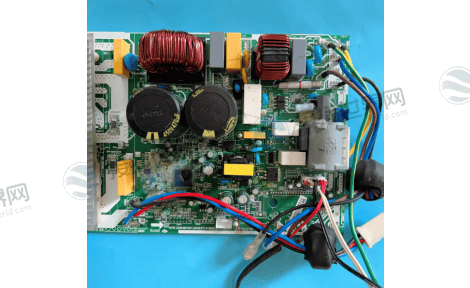

消费电子制造升级

在高端家电控制板(如变频空调主板、智能洗衣机驱动板)中，其0.64mm端子兼容细线径FPC排线，双列16P布局减少PCB占板面积达30%，助力产品小型化。

三、选型优化与行业适配建议

1.核心优势与场景匹配

2.替代方案与升级路径

高防护需求：若需暴露于潮湿或多尘环境(如工程机械控制柜)，建议搭配定制硅胶密封套，将防护等级提升至IP54。

大电流扩展：当电流需求超过6A时，可采用并联端子设计(如2孔并联承载10A)，或切换至矢崎高压系列(如支持800V系统的液冷连接器)。

3.装配与维护要点

线径匹配：推荐使用0.3~0.5mm²导线，避免端子过载;

极性校验：安装前需确认母头方向，防止与公头7282-9072-80错配;

温升监控：在密闭空间内连续工作时，建议加装温度传感器，确保外壳表面≤85℃。

四、行业趋势与供应链价值

随着汽车电子化率提升(预计2025年单车连接器用量超1000个)，该型号凭借高兼容性(适配USCAR标准)和本地化供应(中国区营收增长45%)，已成为 Tier-1 供应商降本增效的关键选项。采购人员可重点关注乐清海迭电气等替代件供应商，通过型号置换降低采购成本30%以上。

矢崎7283-9078-80以高密度、微电流、轻量化三大特性，在汽车信息娱乐、工业控制及医疗设备领域构建差异化优势。从业人员需结合电流需求、空间限制及环境等级精准选型，同时借助供应链协同实现成本优化。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
