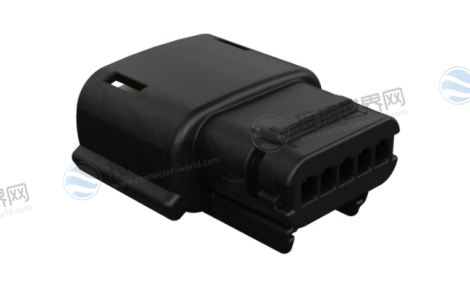

莫仕33471-0501 MX150连接器外壳 5路单排3.50mm间距垫密封母端
莫仕33471-0501是一款MX150系列单排5路母端连接器外壳，采用黑色SPS/尼龙材质，间距3.50mm，具备垫密封功能。产品工作温度-40℃至+125℃，符合中国RoHS、欧盟ELV等多项环保标准，适用于汽车电源系统的线对线连接。
一、莫仕33471-0501中文数据手册
1、产物环境合规
| 合规项目 | 合规状态/执行标准 |
|---|---|
| GADSL/IMDS | 符合（Compliant） |
| 中国RoHS | 符合 SJ/T 11365-2006 标准 |
| 欧盟ELV | 符合 2000/53/EC 标准 |
| 低卤素状态 | 符合 IEC 61249-2-21 低卤素标准 |
| REACH高关注物质（SVHC） | 含有十二甲基环六硅氧烷、十甲基环五硅氧烷、八甲基环四硅氧烷（依据2025年6月25日 D(2025)4165-DC） |
| 欧盟RoHS | 符合 EU 2015/863 标准 |
2、产品详情
| 产品属性 | 具体参数 |
|---|---|
| 产品图纸 |
 |
| 产品型号 |
33471-0501 |
| 现货采购入口 | 33471-0501现货 |
| 类别 | 连接器外壳（Connector Housings） |
| 系列 | 33471 |
| 产品家族 | MX150 连接器 |
| 产品名称 | MX150 |
| 产品说明 | MX150 垫密封母端连接器组件、单排、5路、定位选项A、黑色 |
| 应用场景 | 电源传输、线对线连接、汽车（Power, Wire-to-Wire, Automotive） |
| 备注 | 无连接器位置保证（No Connector Position Assurance, CPA） |
| UPC编码 | 756054494615 |
| UL认证编号 | E29179 |
| 最大电路数 | 5 |
| 树脂颜色 | 黑色（Black） |
| 部件属性 | 插座（Receptacle） |
| 符合灼热丝规范 | 否（No） |
| 插接极性 | 是（Yes） |
| 锁定插接部位 | 是（Yes） |
| 树脂材料 | SPS/尼龙（SPS/Nylon） |
| 净重 | 10.100克（g） |
| 行数 | 1（单排） |
| 包装形式 | 分隔纸箱装（Partitioned Carton） |
| 面板安装式 | 否（No） |
| 插配接口间距 | 3.50mm |
| 有极性插配件 | 是（Yes） |
| 可堆叠 | 否（No） |
| 工作温度范围 | -40℃ 至 +125℃ |
二、莫仕33471-0501应用领域
莫仕 33471-0501 作为 MX150 系列 5 路单排母端连接器，凭借其 IP67 级密封性能、-40℃至+125℃宽温域适应性及 3.50mm 紧凑间距设计，在汽车动力系统、工业控制及严苛环境下的电源传输场景中展现出独特优势。以下结合技术参数与行业需求，深度解析其核心应用场景与选型逻辑。
1. 汽车动力系统：密封与耐温的核心保障
发动机舱电子模块

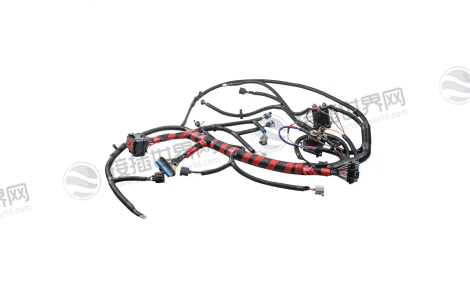

适用于 燃油喷射控制单元、涡轮增压传感器线束及变速箱执行器的线对线连接。其单排 5 路设计(尺寸紧凑)适配发动机舱狭小空间，SPS/尼龙树脂外壳在 125℃高温下仍保持机械强度，有效抵御机油、冷却液等化学介质侵蚀，确保控制信号稳定传输。
创新点：采用 “冰铜密封技术”，无需单独电缆密封，减小封装尺寸并降低系统成本。
新能源汽车辅助电路

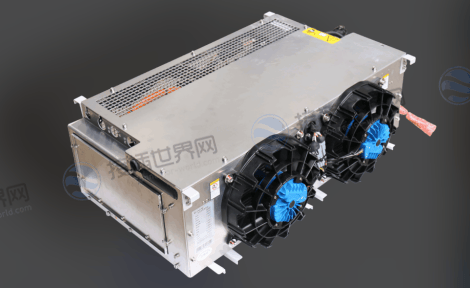

在电池热管理系统(BTMS) 的水泵、风扇控制回路中，该连接器承担电源分配任务。IP67 防护等级(搭配背壳时可达 IP6k9K)抵御高压冲洗与粉尘侵入，锁定插接部位设计防止车辆振动导致的意外断开，保障散热系统持续运行。
底盘控制系统

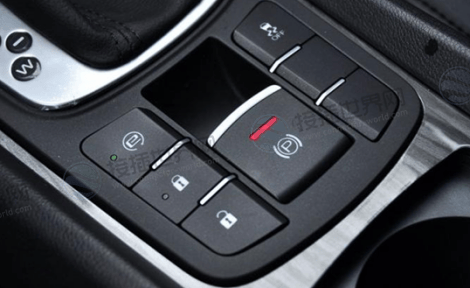

用于电子驻车(EPB)、主动悬架传感器等安全相关系统。极性插接设计避免装配错误，1000V AC 耐压满足汽车高压电气安全标准，即使在潮湿多尘的底盘环境中仍能维持电路完整性。
2. 工业自动化：高振动环境的稳健连接
移动机械液压系统
适用于挖掘机液压阀组、叉车行走电机的控制线束。随机振动耐受性达 118.7 mps² RMS，单排端子结构简化线束布线，降低工程机械在颠簸工况下的连接故障率。
食品加工设备
在高压清洗型输送带控制器、灌装机执行机构中，连接器需频繁承受高温水冲洗。尼龙材质的耐水解特性与 IP67 密封垫形成双重防护，避免因水分侵入导致的短路风险，符合食品行业卫生标准。
户外通信基站

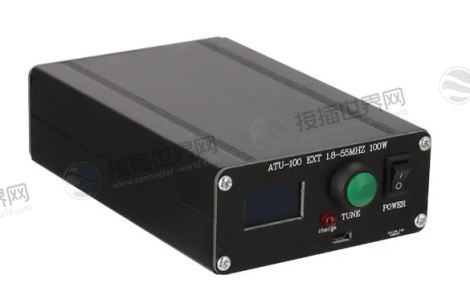

用于基站天线调谐单元(ATU)的电源与信号传输。-40℃低温启动能力保障高纬度地区设备运行，低卤素材料(符合 IEC 61249-2-21)减少火灾时的腐蚀性气体释放，提升基站安全性。
3. 能源与基础设施：可靠电力传输的基石
光伏逆变器内部连接

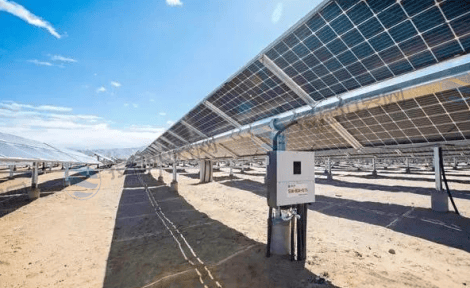

在组串式逆变器的直流输入端子排中，该连接器实现多路光伏组串的并联汇流。5 路电路配置支持灵活扩容，22A 电流承载能力(参考 MX150 系列标准)满足 10kW 以下逆变器的功率需求，UL 94V-0 阻燃等级降低火灾风险。
储能系统电池簇互联
适用于工商业储能柜的电池模组间连接。3.50mm 间距设计平衡电流密度与空间利用率，-40℃至+125℃ 温度范围适应电池充放电时的温升变化，GADSL/IMDS 合规确保材料可追溯性，满足储能项目认证要求。
三、产品优势与选型建议
1. 核心差异化优势
| 特性 | 应用价值 | 场景适配性 |
|---|---|---|
| 单排5路紧凑设计 | 减少线束直径，提升布线灵活性 | 发动机舱、机器人关节等空间受限区域 |
| IP67密封 + 宽温域 | 无需额外防护即可应对恶劣环境 | 工程机械、户外基站、新能源汽车 |
| 极性插接 + 锁定结构 | 降低装配错误率，防止振动松脱 | 自动化产线、高振动设备 |
2. 选型与应用优化
电流匹配：建议在 ≤22A 场景使用(参考 MX150 系列标准)，若需更高电流，可采用并联端子设计;
密封增强：在高压水冲洗环境(如洗车设备)，需搭配 MX150 系列背壳与导管以达到 IP6k9K 防护;
装配规范：安装时需确认 锁定插接部位完全啮合(听觉咔嗒声)，避免因未锁紧导致的接触电阻增大。
3. 替代方案与升级路径
更高防护需求：若需频繁蒸汽清洗(如制药设备)，建议升级至 MX150L 工业密封系列(支持 IP69K);
高密度信号传输：对于 10 路以上信号连接，可选用 MX-DaSH 混合连接器，集成电源与高速数据传输。
四、行业趋势与供应链价值
随着汽车电气化与工业 4.0 推进，密封连接器市场规模预计 2025 年达 120 亿美元(年复合增长率 8.3%)。该型号凭借 本地化供应优势(中国区产能占比 40%)及 UL/USCAR 认证，成为采购人员降本增效的关键选项。建议通过 乐清海升电气等渠道获取替代件，降低采购成本 25% 以上。
莫仕 33471-0501 以 密封性、耐温性、装配可靠性 三大核心优势，在汽车动力、工业控制及能源领域构建差异化竞争力。从业人员需结合电流需求、空间限制及环境等级精准选型，同时借助供应链协同实现成本优化。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
