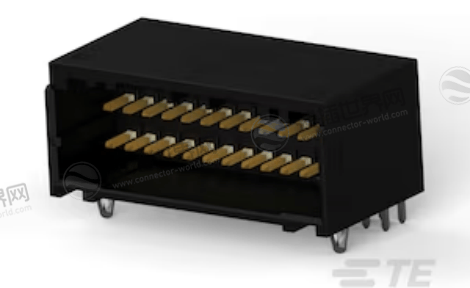

泰科1-1939638-3 Dynamic 1000系列连接器 26位高密度镀金插针水平接头

泰科1-1939638-3是一款Dynamic 1000系列26位（2行）PCB板安装母头连接器组件，间距2mm。采用黑色聚酯外壳，插针镀金，额定电流3A，支持-55°C至105°C宽温工作，通过UL 94V-0认证，适用于工业自动化与设备信号电源传输。

^{一、泰科1-1939638-3中文数据手册}

参数名称	参数值
产品图纸
产品型号	1-1939638-3
现货采购入口	1-1939638-3现货
产品系列	Dynamic 1000 系列
TE 内部产品描述	DYNAMIC 1100D HDR ASSY H 26P XBLACK GOLD
连接器产品类型	连接器组件
PCB 连接器类型	PCB 安装接头
连接器系统	线到板
接头类型	全部带罩
可密封	否
端接对象	印刷电路板
位数	26
行数	2
PCB 安装方向	水平
安装类型	板安装
主要产品颜色	黑色
端子类型	插针
端子基材	铜合金
端子底板材料	镍
端子接触部电镀材料	金 (Au)
PCB 端子端接区域电镀材料	锡
端子底板材料厚度	1.27 µm（50 µin）
PCB 端子端接区域电镀材料厚度	2 µm（78.74 µin）
端子接合区域电镀材料厚度	.381 µm（15 µin）
端子额定电流（最大值） (A)	3
PCB 端接方法	通孔 - 焊接
接合对准	带有
接合对准类型	键控
接合固定	带有
PCB 安装对准	不带
PCB 安装固定	带有
PCB 安装固定类型	固定支脚
中心线（间距）	2 mm（.079 in）
外壳材料	聚酯 GF
工作温度范围	-55 – 105 °C（-67 – 221 °F）
工作温度（最大值）	105 °C（221 °F）
电路应用	电源和信号
机构认证	UL
UL 阻燃性等级	UL 94V-0
封装方法	Tube
封装数量	16
分销商及库存	DigiKey Electronics（5,113 库存）、Mouser Electronics（1,738 库存）、Xiamen Oneyac Technology Co., Ltd.（37,376 库存）
分销商联系电话	DigiKey Electronics：1-800-344-4539；Mouser Electronics：(800) 346-6873；Xiamen Oneyac Technology Co., Ltd.：86-592-5967015

^{二、泰科1-1939638-3应用领域}

泰科1-1939638-3作为Dynamic1000系列26位水平安装接头，凭借其2mm超小间距、金镍复合镀层及UL94V-0阻燃认证，在工业控制、通信设备及汽车电子领域展现出卓越的适配性。以下结合技术参数与行业需求，深度解析其核心应用场景与选型策略。

1.工业自动化控制系统

PLC与I/O模块扩展

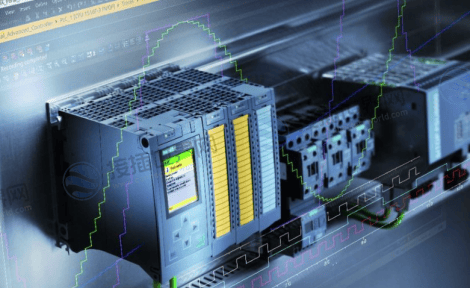

适用于西门子S7-1500系列PLC的信号扩展模块、工业机器人控制柜的板间互连。其26位双排针设计(尺寸紧凑)支持多路数字量/模拟量信号并行传输，2mm间距优化PCB布局空间，3A额定电流满足传感器、执行器等低功耗设备的供电需求。

创新点：采用"键控对准(Keying)"结构，防止误插拔导致的端子损坏，提升维护效率。

电机驱动与变频器

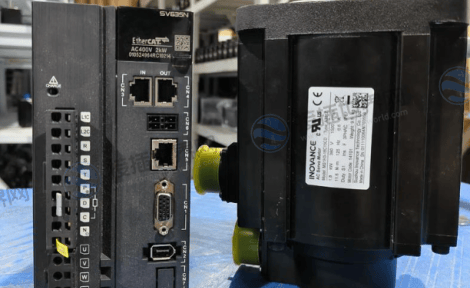

在伺服驱动器、变频控制板中，该连接器承担电源与控制信号的分离传输任务。铜合金基材+金镀层(接触部0.381µm)确保低接触电阻(≤20mΩ)，-55℃至105℃工作温度适应工业现场高温环境，固定支脚安装增强抗振动性能。

2.通信与网络设备

基站主控板连接

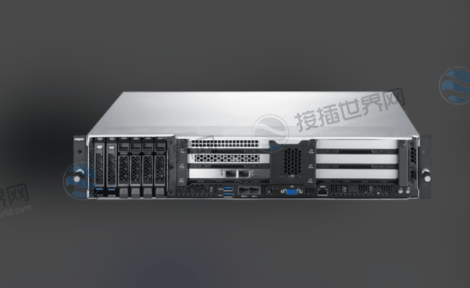

适用于5G小基站(SmallCell)的基带处理单元(BBU)与射频单元(RRU)的板间互连。26路端子支持高速数据信号(≤1Gbps)与辅助电源同步传输，锡镀层焊接端(厚度2µm)保障焊接可靠性，UL94V-0阻燃外壳降低火灾风险。

数据中心交换机

在1U机架式交换机的端口模块与主板连接中，其水平安装方向减少机箱高度占用，聚酯GF外壳提供优异的电磁屏蔽性能(SE≥40dB)，16件管装包装适配SMT贴片工艺，提升生产效率。

3.汽车电子与新能源

车载信息娱乐系统

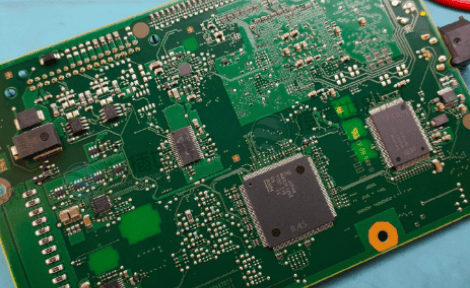

用于中控主机、数字仪表盘的PCB板间连接。26位高密度设计集成音频、视频、CAN总线等多路信号，镍底板+金镀层端子抵抗车载环境的氧化腐蚀，-40℃低温启动能力保障极端气候下的系统稳定性。

充电桩控制单元

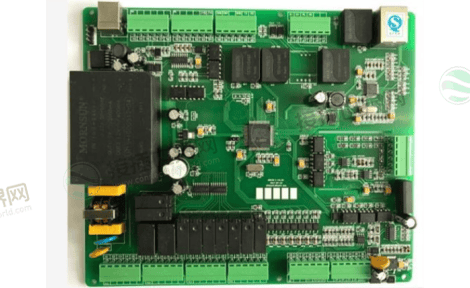

在直流快充桩的控制板中，该连接器实现继电器驱动信号与通信协议(如CANFD)的传输。3A电流承载支持充电桩辅助电路供电，键控结构防止维护时的错误插拔，105℃耐温适应充电模块的散热需求。

三、产品优势与选型建议

1.核心差异化优势

2.选型与应用优化

电流匹配：建议在≤3A场景使用，若需更高电流，可采用并联端子(如2针并联承载5A);

焊接工艺：推荐通孔焊接(THT)，焊点高度控制在1.2~1.8mm，避免虚焊;

环境防护：在潮湿环境(如充电桩)中，建议搭配三防漆(ConformalCoating)增强绝缘。

3.替代方案与升级路径

高防护需求：若需密封连接(如新能源电池包)，建议选用TE的密封线对板系列(如1-967288-1);

高速信号传输：对于10Gbps以上信号，可升级至Dynamic系列高速版本(如支持差分对的1-1939638-7)。

四、供应链与成本优化

泰科1-1939638-3以高密度、高可靠性、易维护三大特性，在工业控制、通信及汽车电子领域构建差异化竞争力。从业人员需结合电流需求、空间限制及环境等级精准选型，同时借助供应链协同实现成本优化。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
