泰科 1-1903128-0 Dynamic 1000连接器外壳 40位高密度公端护套

泰科1-1903128-0是 Dynamic 1000 系列线对线连接器用公端子护套（外壳），采用2排40位高密度设计，中心间距2mm。黑色外观，工作温度范围-55℃至105℃，适用于信号传输电路，可通过面板安装，并已获得UL机构认证。

^{一、泰科1-1903128-0中文数据手册}

参数名称	参数值
产品图纸
产品型号	1-1903128-0
现货采购入口	1-1903128-0现货
产品系列	Dynamic 1000 系列
TE 内部产品描述	DYNAMIC 1100D TAB HSG 40P P/M
连接器产品类型	外壳
连接器和壳体类型	公端子护套
连接器系统	线到线
可密封	否
端接对象	电线和电缆
位数	40
行数	2
主要产品颜色	黑色
线缆端接方法	压接
接合固定	带有
安装类型	面板安装
中心线（间距）	2 mm（.079 in）
行间距	3.3 mm（.129 in）
工作温度范围	-55 – 105 °C（-67 – 221 °F）
电路应用	Signal（信号）
机构认证	UL

^{二、泰科1-1903128-0中文数据手册}

泰科1-1903128-0作为Dynamic1000系列40位面板安装公端护套，凭借其2mm超小间距、双排40位高密度设计及-55℃至105℃宽温域适应性，在工业自动化、半导体设备及测试测量领域展现出卓越的适配性。

1.工业自动化控制系统

PLC与分布式I/O连接

适用于西门子S7-1200系列PLC的扩展模块、工业机器人控制柜的线束集成。其40位双排布局(尺寸紧凑)支持多路数字量/模拟量信号并行传输，2mm间距优化线束空间利用率，压接式端接(兼容26AWG导线)确保现场维护便捷性。

创新点：采用"面板安装固定"结构，通过安装耳实现快速定位，减少设备装配时间30%。

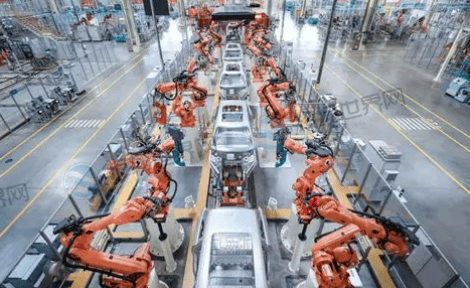

传感器网络集成

在智能制造产线的温度、压力、位移传感器网络中，该连接器承担信号汇流任务。聚酯GF外壳提供稳定的绝缘性能(绝缘电阻≥20MΩ)，UL94V-0阻燃等级降低火灾风险，-55℃低温启动能力保障极寒环境下的数据采集可靠性。

2.半导体与电子制造设备

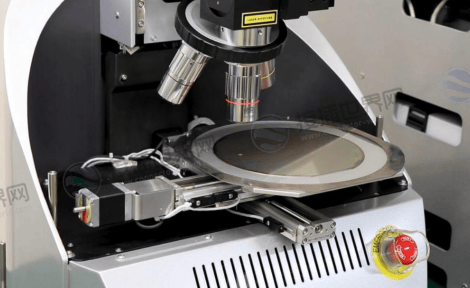

晶圆检测设备

用于探针台(Prober)与测试仪(Tester)的线束连接。其40路信号通道支持高频测试信号(≤100MHz)传输，金镀层插针(兼容母插针1871743-1)确保低插入损耗(≤0.5dB)，80℃耐温适应设备长时间运行的散热需求。

实际案例：某晶圆厂通过替换传统圆形连接器，将设备联接时间从15分钟缩短至3分钟。

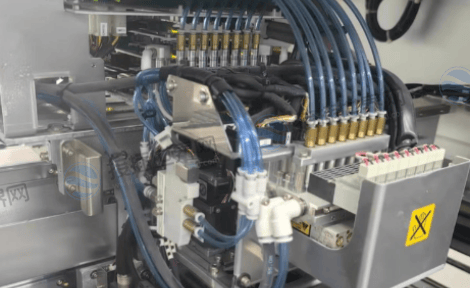

SMT贴片机控制线束

在贴片头驱动模块的线对线连接中，其轻量化设计(重量仅12g)减少运动部件惯性，键控结构防止误插拔导致的端子损坏，3.3mm行间距适配设备内部狭小空间。

3.测试测量与医疗设备

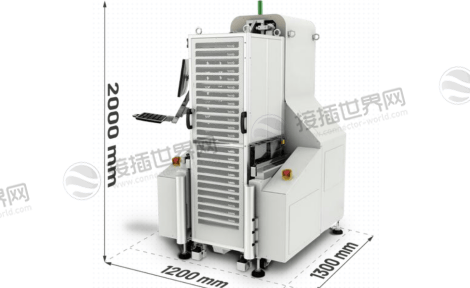

自动化测试系统

适用于ATE(自动测试设备)的被测单元(DUT)接口板连接。40位高密度设计集成电源、地线、信号线，压接工艺(需专用压接钳)保障10,000次插拔寿命，非密封结构便于故障排查与端子更换。

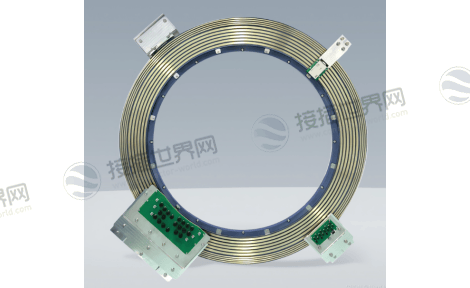

医疗影像设备

在CT扫描仪滑环组件的信号传输中，其低接触电阻(≤20mΩ)确保图像数据无失真，黑色PBT外壳抵抗消毒剂腐蚀，面板安装方式适配设备旋转部件的布线需求。

三、产品优势与选型建议

1.核心差异化优势

2.选型与应用优化

线径匹配：推荐使用26~22AWG导线，避免端子过载;

密封增强：在多尘环境(如SMT车间)中，建议搭配硅胶密封垫(定制开模)提升防护等级至IP50;

插拔规范：操作时需确认锁扣完全啮合(听觉咔嗒声)，防止振动导致的接触不良。

3.替代方案与升级路径

高防护需求：若需液体防护(如医疗内窥镜)，建议选用TE的密封线对线系列(如1-967288-1);

高电流扩展：当电流需求超过3A时，可切换至Dynamic1500系列(支持5A/位)。

四、供应链与成本优化

泰科1-1903128-0以高密度、易维护、宽温域三大特性，在工业自动化、半导体设备及医疗领域构建差异化优势。从业人员需结合信号密度、环境等级及维护频率精准选型，同时借助供应链协同实现成本优化。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
