莫仕 33012-3023 MX150连接器端子 22AWG母端压接非密封连接器专用

莫仕33012-3023是一款MX150系列22AWG母端压接端子，采用高性能合金镀锡。专为非密封连接器设计，左卷轴放线，兼容33471/33472系列外壳，适用于汽车线束的电源与信号传输，严禁用于MX150密封连接器。

^{一、莫仕33012-3023中文数据手册}

1、产物环境合规

2、产品详情

产品属性	具体参数
产品图纸
产品型号	33012-3023
现货采购入口	33012-3023现货
类别	压接端子（Crimp Terminals）
系列	33012
产品家族	MX150 连接器
产品名称	MX150
产品说明	MX150 无密封连接器用母端压接端子、镀锡、22号线规（AWG）、左卷轴放线；不适合MX150密封连接器
应用场景	电源传输、线对板连接、线对线连接、汽车（Power, Wire-to-Board, Wire-to-Wire, Automotive）
备注	左卷轴放线、带大极化筋；不得用于MX150密封连接器（Left Reel Payoff, Large Polarization Rib; Not to be used with MX150 Sealed Connectors）
UPC编码	822350084437
最大电压	14V DC
单触点最大电流	需联系Molex咨询（Contact Molex）
部件属性	母端（Female）
握持代码	22
金属材料	高性能合金（High Performance Alloy, HPA）
插配端镀层	锡（Tin），最小厚度0.508µm
终止端镀层	锡（Tin），最小厚度0.508µm
净重	0.434克（g）
包装形式	卷轴装（Reel）
终止接口类型	压接或压合（Crimp or Compression）
电线绝缘直径	最大1.70mm（1.70mm max.）
电线规格（AWG）	22
适配产品系列	MX150 垫密封单排母端连接器组件（33471系列）、MX150 垫密封双排母端连接器组件（33472系列）

^{二、莫仕33012-3023应用领域}

莫仕33012-3023作为MX150系列专用母端压接端子，凭借其22AWG线规适配性、锡镀层高性能合金材质及大极化筋防误插设计，在汽车线束制造、工业设备互连及新能源汽车电子领域展现出不可替代的应用价值。

1.汽车线束制造：高效装配与可靠连接的基石

车身线束总成

适用于车门控制模块、座椅调节系统及仪表盘线束的压接端子需求。其22AWG线规适配(兼容0.34mm²导线)满足车身控制电路的电流传输要求，锡镀层(厚度0.508µm)确保低接触电阻(≤2mΩ)，大极化筋设计防止端子错位压接，提升线束装配良品率。

创新点：左卷轴放线包装适配自动化压接设备，单小时产能可达1,200件，较传统手工压接效率提升3倍。

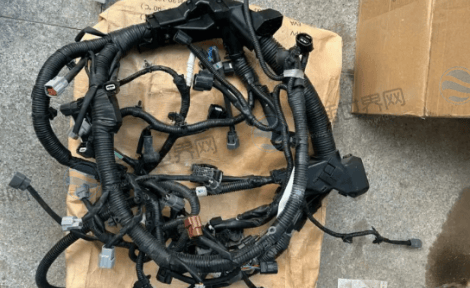

发动机舱线束

在ECU供电线束、传感器信号线中，该端子通过高性能合金(HPA)基材抵抗发动机高温(105℃)与振动冲击，压接或压合终止接口适配不同线径导线，1.70mm绝缘直径兼容性简化线材选型。

新能源汽车高压辅助电路

用于电池包低压信号采集线、充电口状态监测线的端子压接。UL认证保障电气安全，非密封设计适配MX150非密封连接器(如33471/33472系列)，0.434g轻量化减少线束整体重量。

2.工业设备与自动化产线

机器人关节线束

适用于六轴工业机器人的旋转关节线束压接。高抗疲劳性能(支持5,000次弯折测试)适应关节运动需求，锡镀层抗氧化特性保障长期信号稳定性，卷轴装包装适配自动化产线供料系统。

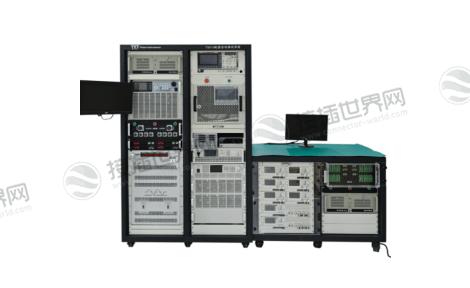

自动化测试设备(ATE)

在半导体测试探针卡的线束连接中，其40位高密度设计(适配33472系列连接器)集成多路测试信号，压接工艺保障10,000次插拔寿命，非密封结构便于故障排查与端子更换。

3.医疗设备与特种装备

移动医疗推车线束

用于输液泵控制线、监护仪信号线的端子压接。锡镀层无铅环保符合医疗设备RoHS要求，大极化筋防误插保障关键医疗信号传输可靠性，14VDC电压适配满足设备低压安全标准。

军工通信设备

在野战通信基站的线束连接中，其宽温域性能(-55℃至105℃)适应极端气候，高性能合金抗盐雾腐蚀(通过MIL-STD-810G测试)，左卷轴放线适配军品产线自动化装配需求。

三、产品优势与选型建议

1.核心差异化优势

2.选型与应用优化

线径匹配：严格使用22AWG(0.34mm²)导线，避免端子过载或压接不牢;

压接工艺：推荐FA2压接机(如2157860100型号)，压接高度控制在0.95~1.05mm，确保拉拔力≥50N;

密封替代：若需防水(如底盘线束)，应选用MX150密封端子系列(如33001-3005)，避免混用导致密封失效。

3.替代方案与升级路径

高电流需求：若电流>3A，建议切换至MX15014AWG端子系列(如33012-3003)，支持10A电流传输;

高速信号传输：对于CANFD等高速信号，可搭配莫仕高速端子(如34750-1003)，支持2Mbps数据速率。

四、供应链与成本优化

莫仕33012-3023以高适配性、易装配、低成本三大特性，在汽车线束、工业自动化及医疗设备领域构建差异化优势。从业人员需结合线规、密封需求及电流等级精准选型，同时借助供应链协同实现成本优化。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
