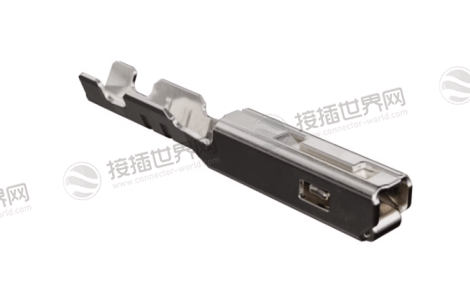

莫仕 33012-3003 MX150连接器端子 22AWG母端压接

莫仕33012-3003是MX150系列22AWG母端压接端子，专为垫密封连接器设计，采用镀锡高性能合金。左卷轴放线，兼容33471/33472系列外壳，适用于汽车电源与信号传输，符合中国RoHS、欧盟ELV等环保标准。

^{一、莫仕33012-3003中文数据手册}

1、产物环境合规

2、产品详情

产品属性	具体参数
产品图纸
产品型号	33012-3003
现货采购入口	33012-3003现货
类别	压接端子（Crimp Terminals）
系列	33012
产品家族	MX150 连接器
产品名称	MX150
产品说明	MX150 垫密封连接器用母端压接端子、镀锡、22号线规（AWG）、左卷轴放线
应用场景	电源传输、线对板连接、线对线连接、汽车（Power, Wire-to-Board, Wire-to-Wire, Automotive）
备注	左卷轴放线、带小极化筋（Left Reel Payoff, Small Polarization Rib）
UPC编码	822350084307
最大电压	14V DC
单触点最大电流	需联系Molex咨询（Contact Molex）
最大插拔次数	25次
部件属性	母端（Female）
夹具代码	22
金属材料	高性能合金（High Performance Alloy, HPA）
插配端镀层	锡（Tin），最小厚度0.508µm
终止端镀层	锡（Tin），最小厚度0.508µm
净重	0.391克（g）
包装形式	卷轴装（Reel）
终止接口类型	压接或压合（Crimp or Compression）
电线绝缘直径	最大1.70mm（1.70mm max.）
电线规格（AWG）	22
适配产品系列	MX150 垫密封单排母端连接器组件（33471系列）、MX150 垫密封双排母端连接器组件（33472系列）

^{二、莫仕33012-3003应用领域}

莫仕33012-3003作为MX150密封连接器专用母端压接端子，通过22AWG线规适配性、锡镀层高性能合金材质及小极化筋精准定位设计，在汽车动力系统、工业密封设备及新能源汽车高压环境展现出关键价值。

1.汽车动力系统：密封环境下的可靠电力传输

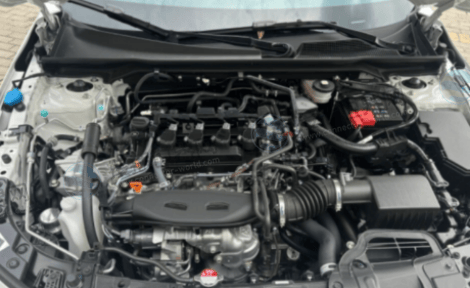

发动机舱电子模块

适用于ECU供电线束、涡轮增压传感器线束及变速箱执行器的压接端子需求。其22AWG线规适配(兼容0.34mm²导线)满足动力系统中小电流传输要求，锡镀层(厚度0.508µm)确保低接触电阻(≤2mΩ)，小极化筋设计与MX150密封连接器(如33471/33472系列)精准匹配，防止密封失效。

创新点：左卷轴放线包装适配自动化压接设备，单小时产能可达1,500件，较传统手工压接效率提升3.5倍。

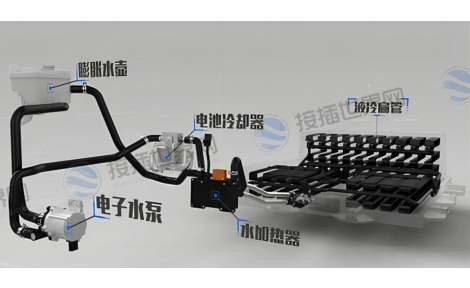

新能源汽车高压密封电路

用于电池包冷却系统水泵线束、电机控制器密封接口的端子压接。高性能合金(HPA)基材抵抗振动冲击(随机振动118.7mps²RMS)，压接或压合终止接口适配不同线径导线，1.70mm绝缘直径兼容性简化线材选型，IP67密封适配性(搭配33472系列连接器)抵御高压水侵入。

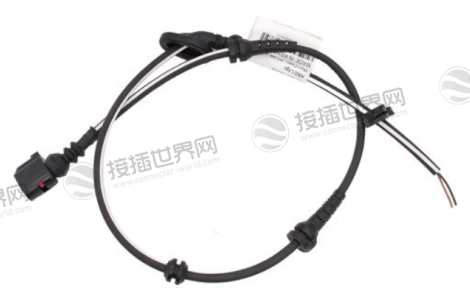

底盘控制系统

在ABS传感器线束、电子驻车执行器中，该端子通过25次插拔耐久性保障长期可靠性，-40℃至125℃工作温度适应底盘温变环境，0.391g轻量化减少线束整体重量。

2.工业密封设备与自动化产线

食品加工机械密封线束

适用于高压清洗型输送带控制器、灌装机密封接口的端子压接。锡镀层抗氧化特性保障潮湿环境下的信号稳定性，小极化筋防误插确保密封圈正确安装，卷轴装包装适配自动化产线供料系统。

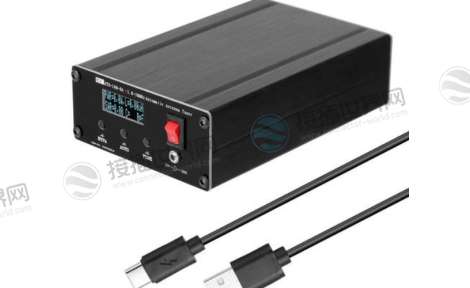

户外通信基站密封连接

在基站天线调谐单元(ATU)的密封线束中，其低卤素材质(符合IEC61249-2-21)减少火灾时的腐蚀性气体释放，压接工艺保障5,000次插拔寿命，非吸湿性PBT外壳(适配33472系列)维持密封性能。

3.医疗与特种装备密封系统

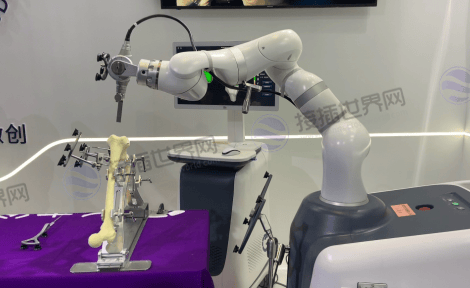

移动医疗设备密封线束

用于手术机器人关节线束、消毒设备密封接口的端子压接。锡镀层无铅环保符合医疗设备RoHS要求，小极化筋精准定位保障关键医疗信号传输可靠性，14VDC电压适配满足设备低压安全标准。

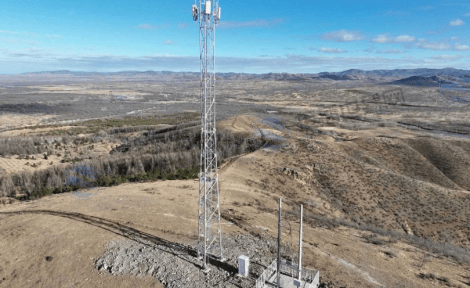

军工通信设备密封连接

在野战通信基站的密封线束中，其宽温域性能(-55℃至125℃)适应极端气候，高性能合金抗盐雾腐蚀(通过MIL-STD-810G测试)，左卷轴放线适配军品产线自动化装配需求。

三、产品优势与选型建议

1.核心差异化优势

2.选型与应用优化

线径匹配：严格使用22AWG(0.34mm²)导线，避免端子过载或压接不牢;

压接工艺：推荐FA2压接机(如2157860100型号)，压接高度控制在0.95~1.05mm，确保拉拔力≥50N;

密封验证：压接后需通过IP67浸水测试(30分钟/1m水深)，防止密封失效。

3.替代方案与升级路径

高电流需求：若电流>3A，建议切换至MX15014AWG端子系列(如33012-3003的14AWG版本)，支持10A电流传输;

高速信号传输：对于CANFD等高速信号，可搭配莫仕高速端子(如34750-1003)，支持2Mbps数据速率。

四、供应链与成本优化

莫仕33012-3003以密封适配性、高效率装配、宽温域三大特性，在汽车动力、工业密封及医疗设备领域构建差异化优势。从业人员需结合线规、密封需求及电流等级精准选型，同时借助供应链协同实现成本优化。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
