矢崎7195-0157-02 线束卡扣固定器 适配Metri-Pack 150 / YES Kaizen

矢崎7195-0157-02是一款通用卡扣式线束固定夹，采用黑色PA66材质，适配1.50mm接线片尺寸。适用于Metri-Pack 150系列密封外壳及YES/YESC Kaizen 1.5X0.8系列非密封外壳的安装固定，支持板厚1.20-2.50mm，耐温范围-40℃至120℃。

^{一、矢崎7195-0157-02中文数据手册}

项目	数值/信息
产品图纸
产品型号	7195-0157-02
现货采购入口	7195-0157-02现货
零件分类	固定器（卡扣式/Clip/クリップ式固定具）
产品系列	通用连接器配套辅助系列（Universal Connector Accessory Series）
替代零件号	无
配对/适配零件号	适配 Metri-Pack 150 系列、YES/YESC Kaizen 1.5mm 接线片尺寸外壳（如 7289-3439、7282-3442-40 等）
连接/固定类型	线束卡扣固定器（Wire Harness Snap Clip/ワイヤハーネススナップクリップ）
密封状态	无（N/A/該当なし）
性别类型	通用（Shared/汎用）
适配接线片尺寸（mm）	1.50
材质	聚酰胺66（PA66/ポリアミド66）
外形尺寸 - 长度（mm）	22.80
外形尺寸 - 宽度（mm）	10.50
外形尺寸 - 高度（mm）	14.20
镀层（表面处理）	无
颜色（色相）	黑色（黒色）
安装方式	卡扣式快装（Snap-on Fastening/スナップ式取付）
适配板厚（mm）- 最小值	1.20
适配板厚（mm）- 最大值	2.50
温度范围（使用温度範囲）	-40 至 120℃
产品标准号（製品規格書番号）	无
操作手册号（取扱説明書番号）	无
适用场景	汽车发动机舱线束固定、中高压设备线束安装（車載エンジンルームワイヤハーネス固定、中高圧機器配線取付）
可安装零件（配套组件）	Metri-Pack 150 系列密封外壳、YES/YESC Kaizen 1.5X0.8 系列非密封外壳（公母头通用）

^{二、矢崎7195-0157-02应用领域}

矢崎 7195-0157-02 作为一款专为 1.50mm 接线片尺寸连接器设计的卡扣式线束固定器，凭借其 PA66 材质的高耐热性、宽板厚适应范围(1.2~2.5mm)及通用适配性，在汽车发动机舱、工业动力设备及中高压电气系统中扮演着至关重要的“守护者”角色。它不仅解决了线束在振动环境下的位移问题，更通过精准的力学设计，保障了大电流连接的长期稳定性。

1. 汽车动力与底盘系统：抗振与耐热的双重保障

在汽车电子架构中，该固定器主要服务于发动机舱及底盘等对耐高温和抗振动要求极高的区域。

发动机舱线束固定

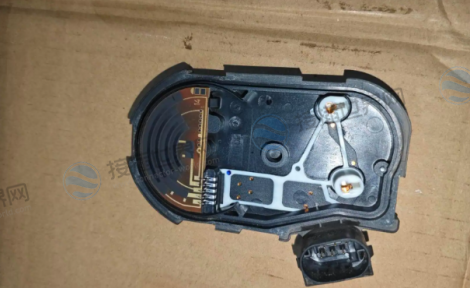

应用场景：电子节气门控制模块、点火线圈连接器、发动机喷油嘴线束。

技术匹配：

-40℃ 至 120℃ 工作温度：完美适应发动机舱的高温烘烤及冬季极寒环境，PA66 材质在此温度范围内保持优异的韧性与强度，不脆裂、不变形。

1.50mm 专用槽位：精准匹配 1.5mm 接线片(如适配 7289-3439)，防止连接器在剧烈振动中发生微动磨损，确保电气接触的持久可靠。

卡扣式快装：无需工具即可将线束固定在发动机支架或车身上，大幅提升了产线装配效率。

底盘与车身控制系统

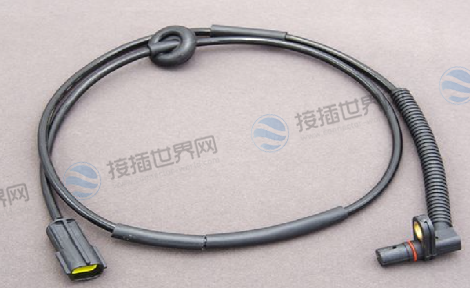

应用场景：ABS 防抱死系统传感器、电子驻车(EPB)执行器、电动助力转向(EPS)电机连接。

技术匹配：

抗疲劳性能：车辆行驶中的持续颠簸对线束固定提出了极高要求。该固定器通过弹性卡扣结构，有效吸收路面传递的振动能量，防止线束因长期疲劳而断裂。

宽板厚适配(1.2~2.5mm)：无论是薄板冲压件还是厚壁支架，都能实现牢固锁定，适应底盘零部件多样的安装环境。

2. 工业动力与能源设备：恶劣环境下的可靠支撑

在工业领域，该固定器常用于需要动力传输及环境防护的设备中。

农业与工程机械

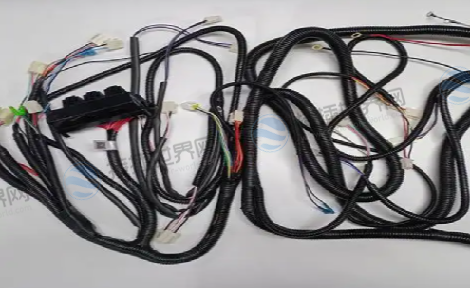

应用场景：拖拉机液压阀组控制线束、收割机发动机控制单元、挖掘机行走马达传感器。

技术匹配：

PA66 耐候性：抵抗户外紫外线、雨水及尘土的侵蚀，确保设备在田间或工地长期作业的可靠性。

通用适配性：兼容 Metri-Pack 150 和 YES 系列，便于设备制造商统一线束配件标准，降低库存复杂度。

中高压设备与能源设施

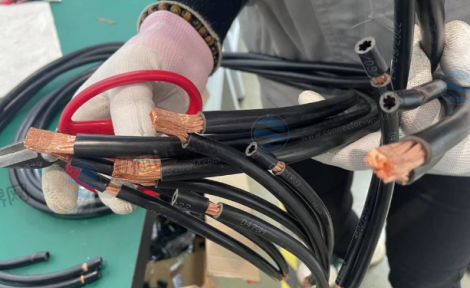

应用场景：风力发电机变桨控制系统、工业电焊机电源线束、自动化生产线动力分配箱。

技术匹配：

应力消除：工业设备启动时的电流冲击常伴随电磁振动，该固定器能有效固定线束，防止拉力传导至端子根部，避免虚接或断路。

黑色外观：抗紫外线且符合工业设备的审美标准，不易沾染油污显脏。

三、产品优势与工程选型建议

为了帮助工程师更精准地应用该产品，我们总结了以下选型要点：

1. 核心优势对比

2. 工程师实操建议

连接器匹配：务必确认连接器接线片尺寸为 1.50mm。常见的适配型号包括 Metri-Pack 150 系列(如 7289-3439)及 YES/YESC Kaizen 1.5mm 系列(如 7282-3442-40)。

安装方向：安装时应确保固定器的卡扣方向与预期的拉力方向垂直，以最大化其抗拉性能。

密封考量：该固定器本身为非密封设计。若应用于涉水环境(如底盘传感器)，需确保连接器本身具备密封功能(如使用 Metri-Pack 150 密封系列)，并配合线束密封胶带使用。

四、供应链与采购策略

作为矢崎的通用配件，7195-0157-02 在市场上流通性较好。

库存策略：建议采购人员关注 授权分销商 或 原厂渠道 的库存情况。由于其通用性强，可适当建立安全库存，以应对产线急单。

成本控制：该产品属于标准件，单价通常较为稳定。在批量采购(≥10,000 件)时，可与供应商协商阶梯价格，同时注意比对替代方案的成本效益。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

五、总结

矢崎 7195-0157-02 凭借其精准的适配性、卓越的耐环境性能及便捷的安装特性，成为汽车发动机舱及工业动力设备中不可或缺的线束固定组件。对于工程师而言，它是保障中大电流连接稳定性的“定海神针”;对于采购人员而言，它是优化供应链效率的通用标准件。正确选用该固定器，是确保设备长期稳定运行的关键细节。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
