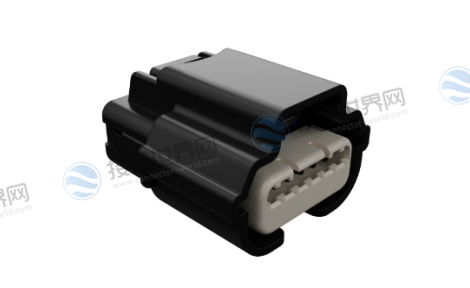

莫仕31402-6100 MX64连接器外壳 6路单排密封压接 无CPA锁汽车级
莫仕31402-6100是MX64系列2.54mm间距、6路单排密封压接插座外壳，采用黑色PBT材质，工作温度-40℃至+125℃，适配GET端子，专为汽车电源传输与线对板连接设计，符合RoHS等环保标准。
一、莫仕31402-6100中文数据手册
1、产物环境合规
| 合规项目 | 合规状态/执行标准 |
|---|---|
| GADSL/IMDS | 符合（Compliant） |
| 中国RoHS | 不相关（Not Relevant） |
| 欧盟ELV | 符合 2000/53/EC 标准 |
| 低卤素状态 | 符合 IEC 61249-2-21 低卤素标准 |
| REACH高关注物质（SVHC） | 含有十二甲基环六硅氧烷、十甲基环五硅氧烷、八甲基环四硅氧烷（依据2025年6月25日 D(2025)4165-DC） |
| 欧盟RoHS | 符合 EU 2015/863 标准 |
2、产品详情
| 产品属性 | 具体参数 |
|---|---|
| 产品图纸 |
 |
| 产品型号 |
31402-6100 |
现货采购入口 |
31402-6100现货 |
| 类别 | 连接器外壳（Connector Housings） |
| 系列 | 31402 |
| 工程/曾用产品编号 | CVP-314026100 |
| 产品家族 | MX64 连接器 |
| 产品名称 | MX64 |
| 产品说明 | 2.54mm MX64 密封单排压接外壳、GET端子、黑色、6路、定位选项A、无CPA锁（连接器位置保证） |
| 应用场景 | 电源传输、线对板连接（Power, Wire-to-Board） |
| UPC编码 | 822348337781 |
| 最大电路数 | 6 |
| 树脂颜色 | 黑色（Black） |
| 部件属性 | 插座（Receptacle） |
| 符合灼热丝规范 | 否（No） |
| 插接极性 | 是（Yes） |
| 锁定插接部位 | 是（Yes） |
| 树脂材料 | 聚对苯二甲酸丁二醇酯（PBT） |
| 净重 | 6.684克（g） |
| 行数 | 1（单排） |
| 包装形式 | 袋装（Bag） |
| 面板安装式 | 否（No） |
| 插配接口间距 | 2.54mm |
| 极化选项 | A |
| 有极性插配件 | 是（Yes） |
| 工作温度范围 | -40℃ 至 +125℃ |
| 适配产品 | 传感器、其他USCAR接口（配插使用） |
二、莫仕31402-6100应用领域
莫仕 31402-6100 作为 MX64 系列 2.54mm 6位单排密封外壳，凭借其 PBT 材质的高耐热性、IP67 级防水密封性能及 -40℃ 至 125℃ 宽温域适应性，在汽车电子、工业控制及传感器领域构建了坚实的应用基础。该产品采用 极化选项 A 设计，确保插接方向唯一，专为 线对板 及 电源传输 场景优化，是工程师在空间受限且环境严苛的应用中实现 高可靠性连接 的理想选择。
莫仕 31402-6100 的核心价值在于为 GET 端子 提供了一种 密封、防错位 的物理保护与连接平台，特别适用于需要 抵御粉尘、湿气 侵入的户外或舱内环境。
1. 汽车电子系统：传感器与执行器的可靠接口
在汽车电子架构中，该连接器主要服务于 车身外部、底盘 及 动力系统外围 的传感器网络。
车身与底盘传感器

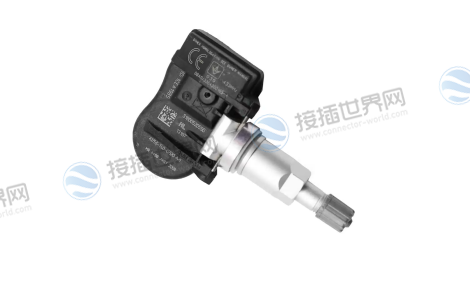

应用场景：胎压监测系统(TPMS)传感器、车身高度传感器、雨量/光线传感器。
技术匹配：
密封设计：有效阻隔洗车水、道路泥浆及灰尘，防止触点氧化导致的信号漂移或中断。
2.54mm 间距：在紧凑的传感器 PCB 板上实现高密度布线，同时兼顾生产加工的便利性。
极化选项 A：防止维修或装配过程中的误插拔，保护敏感的传感器芯片。
动力系统外围

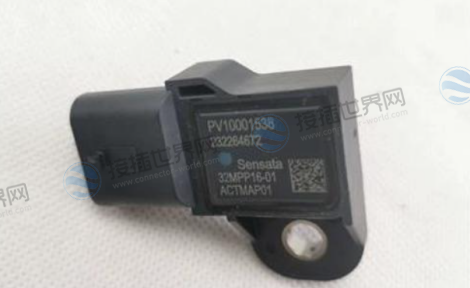

应用场景：电子节气门位置传感器、进气温度压力传感器、碳罐电磁阀。
技术匹配：
-40℃ 至 125℃ 工作温度：适应发动机舱的高温烘烤及冬季极寒启动，PBT 材质保持结构稳定，不释放有害气体。
USCAR 接口兼容：符合汽车行业的通用标准，便于主机厂在全球范围内进行供应链管理。
2. 工业控制与户外设备：恶劣环境下的稳健连接
在工业领域，该连接器常用于需要 长期免维护 且 环境不可控 的设备中。
户外通信与安防

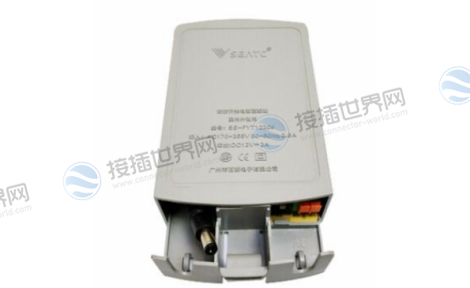

应用场景：户外监控摄像头电源/信号接口、基站环境监控单元、智能交通信号灯控制板。
技术匹配：
低卤素设计：符合 IEC 61249-2-21 标准，在火灾情况下减少腐蚀性气体释放，保护昂贵的通信设备。
密封性能：抵御户外的雨雪、盐雾及紫外线(配合外壳材质)，确保设备在无人值守环境下长期运行。
工业自动化传感器

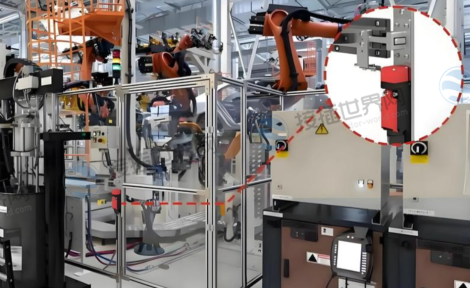

应用场景：工厂自动化流水线的位置传感器、户外机械臂的关节反馈单元。
技术匹配：
6位设计：适合传输多路开关量或模拟量信号，满足现代工业传感器智能化的需求。
锁扣结构：虽然本型号 无 CPA 锁，但其自带的锁扣设计足以应对一般工业振动环境，且便于快速拆卸维护。
三、产品优势与工程选型建议
为了帮助工程师更精准地应用该产品，我们总结了以下选型要点：
1. 核心差异化优势
| 特性 | 应用价值 | 场景适配性 |
|---|---|---|
| 密封设计 | 防尘防水，保障长期电气连接可靠性 | 汽车底盘、户外设备、工业环境 |
| PBT材质 | 高耐热、阻燃，机械强度高 | 发动机外围、高温工业环境 |
| 极化选项A | 防误插，保护端子与PCB焊点 | 维修频繁场景、复杂线束系统 |
| 6位单排布局 | 空间利用率高，布线简洁 | 紧凑型电子模块、PCB板载连接 |
2. 工程师实操建议
端子匹配：必须使用 MX64 系列 GET 端子(通常为 0.64mm 接线片尺寸)，确保压接牢固及插拔力符合设计预期。
PCB 布局：在设计 PCB 封装时，需精确测量 2.54mm 间距 及 极化筋位置，避免因公差累积导致无法插接。
应力消除：由于该连接器 无 CPA 锁，建议在线束端采用 热缩管 或 线扎 进行额外的应力固定，防止设备振动导致线缆疲劳断裂。
电流降额：虽然用于电源传输，但在密闭或高温环境中，建议 降低额定电流 20% 使用，以确保安全裕度。
四、供应链与合规性提示
环保合规：该产品符合 欧盟 RoHS 及 REACH 标准，但含有特定的硅氧烷物质。采购人员在出口至欧盟的项目中，需确认最新的法规清单，确保产品合规。
库存管理：作为 Active 状态产品，建议维持合理库存。由于其包装形式为 袋装，在存储时需注意防潮，避免 PBT 材质吸湿影响装配性能。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
五、总结
莫仕 31402-6100 MX64 连接器凭借其 密封性能、通用的 2.54mm 间距 及 经济高效的成本结构，成为汽车传感器及工业控制领域中 线对板连接 的中坚力量。对于工程师而言，它是平衡 性能、成本 与 可靠性 的典范;对于采购人员而言，其标准化的设计意味着更低的采购风险和更灵活的供应保障。正确应用该连接器，是构建稳健电子系统的基石。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
