泰科TE 2035307-1连接器中文手册_现货采购_配套型号指南

泰科2035307-1连接器是一款单行单位的混合型线到线连接器，专用于电线和电缆间的信号传输应用。主体采用PA GF（玻璃纤维增强聚酰胺）材料，无尖刃设计，并具备宽工作温度范围（-40°C至85°C），确保在严苛环境下的稳定性能。其固定电缆出口和180°出线角度结合自由悬挂安装方式，简化系统集成；兼容USCAR标准，适用于汽车工业等领域。该型号无镀层接触件、无弹簧锁或密封机制，但依托TE品牌的高可靠性技术，可高效支持温和条件下的信号连接需求。

一、2035307-1中文手册

分类	详情

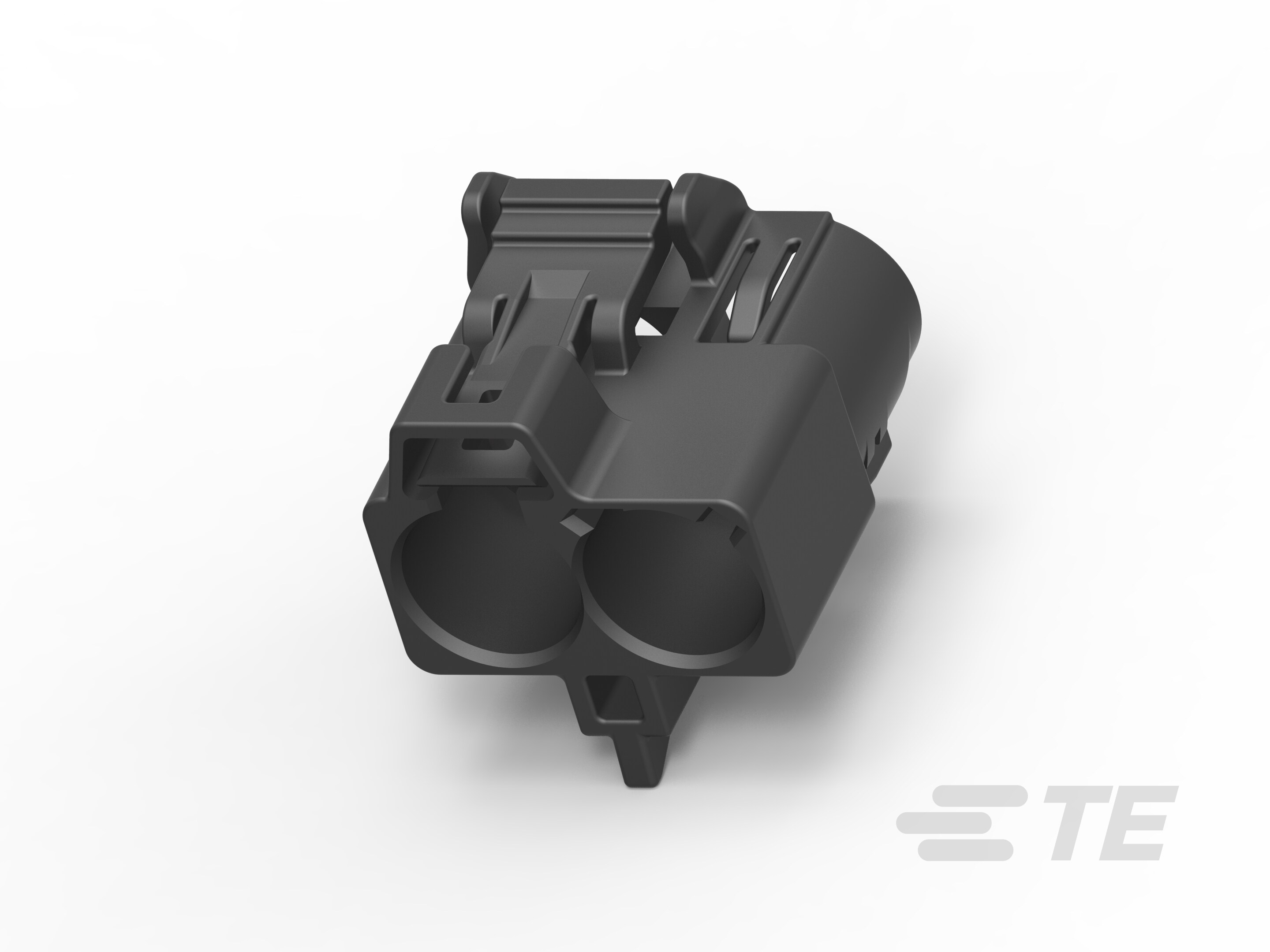

产品图
产品型号	2035307-1
主要锁定特性	无尖刃主体
混合型连接器	是
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
弹簧锁	不带
位数	1
电缆出口类型	固定
主体材料	PA GF
插针	不带
出线角度	180°
中心接触件	不带
端子接触部电镀材料	无镀层
射频连接器中心端子电镀材料	无
连接器安装类型	电缆安装（自由悬挂）
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85
工作温度（最大值）(°F)	149 | 158 | 167 | 176 | 185
电缆类型	同轴
工组温度范围	-40 – 85°C[-40 – 185°F]
电路应用	Signal
与机构/标准产品兼容	USCAR
封装数量	5000
电介质材料	无
能够保证连接器位置	否
采购入口	2035307-1现货
原厂手册	2035307-1数据手册.PDF

二、2035307-1配套型号

配套型号	产品图
5-1924856-1
更多配套型号查询	2035307-1配套型号大全

三、2035307-1适用领域

泰科2035307-1连接器因其结构特性与性能参数，在以下专业领域具有适用性：

1. 工业设备信号传输：

母端子护套结构结合PA GF材质主体（耐温-40℃至85℃），适用于自动化仪器内部线对线信号连接，自由悬挂式安装适配控制柜内紧凑电缆布局，保障中低振动环境下的电路稳定性。

2. 车载次级系统布线：

符合USCAR标准的同轴电缆连接特性，支持车载音响、传感器等非安全关键系统的信号传输，180°固定出线角度简化线束走向设计，适应车内有限空间安装需求。

3. 能源设备内部互联：

耐高温特性（最高85℃）满足光伏逆变器、风电控制器等设备的内部温度环境，无镀层端子接触件降低信号干扰风险，适用于机柜内非密封区域的电气连接。

4. 通讯基础设施：

单体单行结构（1位）优化高频信号完整性，同轴电缆接口适配基站设备、路由器的内部线缆对接，抗温变性能确保-40℃至85℃工况下的数据传输可靠性。

5. 电子制造与维修：

电缆安装式设计提升生产线可维护性，无尖刃主体降低装配损伤风险，电线和电缆端接方式适用于测试设备、工装夹具的快速线束更换场景。

该型号通过自由悬挂安装、宽温域耐受性及同轴信号传输特性，为设备内部提供精简可靠的连接方案，PA GF材质在维持机械强度的同时实现轻量化布局。

四、2035307-1常见问题与解决方案

泰科2035307-1连接器常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装方式缺乏刚性固定点，在高振动环境或外部应力作用下易发生移位或完全脱离。

方案：引入应力消除装置（如尼龙绑带或金属卡扣），优化电缆张力分布，并部署支撑托架分散机械载荷。

2. 密封性不足

问题：非密封设计导致在潮湿或多污染物环境中易出现液体或异物渗入，引发电路腐蚀或性能失效。

方案：应用外部硅胶密封圈补强接口防护，控制操作湿度低于80%RH，并定期执行接触面清洁维护。

3. 端子接触不良

问题：1.2mm母端子因压接高度超差（超出±0.2~0.5mm公差）或氧化积聚，造成电阻异常升高或信号传输中断。

方案：按公差规范校准压接工艺，采用专业触点清洁工具清除氧化层，必要时整体更换端子。

4. 外壳变形或腐蚀

问题：PA GF玻璃纤维增强尼龙外壳在高于85℃或接触酸/碱介质时软化变形，降低结构完整性。

方案：限制使用于80℃以下及非腐蚀性场景，高温高腐蚀应用优先选用金属外壳型号，并执行周期性外观检测。

5. 键控错位或对准偏差

问题：键控定位点未精确对齐，导致公母端接合不稳定或物理损伤。

方案：安装前双重验证键控代码与端子序列，借助对准导向装置确保一次匹配成功。
