• 设计Pogo Pin电连接器知识分享

    作者: zhuqi 来源: 接插世界网  点击: 94  发布时间: 2019-11-08 16:44

    文章摘要

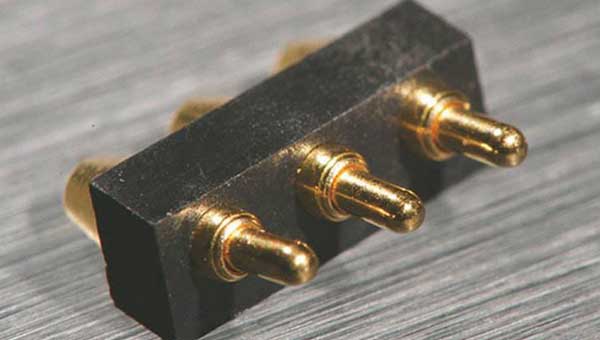

    Pogo Pin是连接器结构中非常重要的组件,有着体积小,可靠性高的优点。Pogo Pin最主要的任务就是导电和传输信息,为了能够达到连接器基本功能的标准,Pogo Pin在设计上需非常严谨,以保证结构上的合理。下面接插世界网就来为大家讲讲Pogo Pin电连接器的设计原理和需考虑的因素。

      Pogo Pin是连接器结构中非常重要的组件,有着体积小,可靠性高的优点。Pogo Pin最主要的任务就是导电和传输信息,为了能够达到连接器基本功能的标准,Pogo Pin在设计上需非常严谨,以保证结构上的合理。下面接插世界网就来为大家讲讲Pogo Pin电连接器的设计原理和需考虑的因素。


      Pogo Pin电连接器时三大设计原理:

      ①、关于Pogo Pin的针头设计:针头设计要求表面光滑成小圆半球形。

      ②、关于Pogo Pin的斜面设计:为了保证针头在工作时和针管百分之百保持接触,一般把针头和弹簧接触的一端切成斜面。这种设计理念可以保证低的稳定的接触阻抗可以绝对保证产品的稳定通导。反钻孔这种设计对小尺寸的连接器是最好的选择,可以满足客户的弹力要求。

      ③、Pogo Pin的平底设计:这种设计会因为针头和针管的结构差异导致无法接触,使电流无法走向针管,针管壁顺着弹簧直走,造成电阻过大使其电压大弧度下降。


      那么设计电连接器时候需要考虑哪些方面的因素呢?Pogo Pin连接器在规定频率和加速度条件下振动、冲击、碰撞时的接触对的电连续性。接触对在此动态应力情况下会发生瞬时断路的现象。规定的瞬断时间一般有1μs、10μs、100μs、1ms和10ms。要注意的是如何判断接触对发生瞬断故障。现在一般认为,当闭合接触对(触点)两端电压降超过电源电动势的50%时,可判定闭合接触对(触点)发生故障。也就是说判断是否发生瞬断有两个条件:持续时间和电压降,两者缺一不可。

      除此之外呢,在设计PogoPin连接器的时候,配套弹簧长度超过针管的长度,就会在空间受限的情况下做范钻孔的设计,能够获得更为稳定的弹力过程。以上就是今天跟大家分享的内容,PogoPin电连接器的触点非常精准,且产品使用次数极高达到10000多次,制作快,成本低,是连接器厂家非常青睐的产品。
