排针端子计算方法介绍 排针端子规格有哪些

排针端子是电子连接器中常见的一种类型，用于连接电路板和其他电子设备之间的信号和电源线路，本文将为您介绍排针端子计算方法，以及排针端子的规格，首先来看看排针端子的详细产品讲解。

一、排针端子是什么

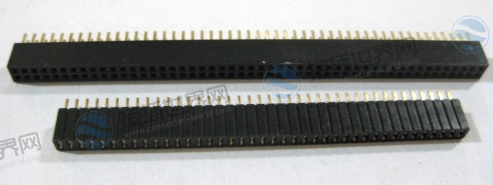

排针端子是一种用于电子设备中连接电路的接头组件，它通常由一个带有固定数量的金属引脚的塑料外壳组成，每个引脚都与一个电路节点相连，通过插入到对应的插孔或其他连接器中来实现电路连接。

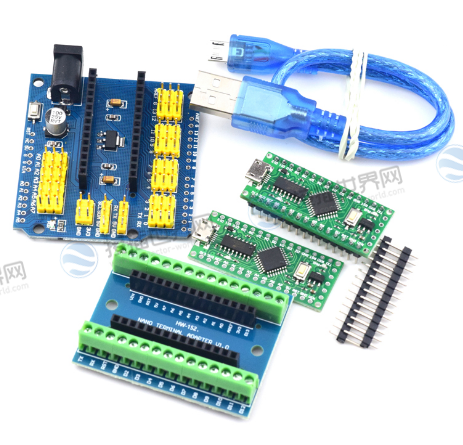

排针端子通常被用于连接电路板和其他电子设备中的元件，如芯片、显示屏、LED灯等，它们通常被设计成可以插拔的，这样可以方便地更换或升级设备的组件，它们的插拔也可以帮助维护人员快速找到故障并进行修理。

排针端子通常有不同的尺寸和形状，一般来说，它们的引脚数量可以从几个到几百个不等。引脚的排列方式也有不同的选择，如直线排列、斜排列或交叉排列等，这些设计选择可以根据电路连接的需要和设备的尺寸进行调整。

由于排针端子的可插拔性和灵活性，它们在电子设备中的应用非常广泛，例如，它们可以用于电脑主板和显卡的连接、音频和视频设备的连接、机器人和无人机的连接等，它们还可以用于连接电池组、传感器、马达和其他类型的电子元件。

在使用排针端子时，需要注意几点，首先，需要确保引脚的数量和排列方式与连接器相匹配；其次，需要注意引脚的尺寸和形状是否适合插入连接器中；另外插入引脚时要避免过度施加力量，以免损坏连接器和电路板；在更换或升级组件时，需要谨慎操作，以避免不必要的损坏。

二、排针端子计算方法

排针端子的计算方法取决于其设计和用途，下面是一般的计算方法：

1、确定所需的引脚数目：根据连接器要连接的设备或系统，确定需要多少个引脚，这可以根据设备的规格或其他相关文档来确定。

2、确定连接器的间距：排针端子的间距是指引脚之间的距离，通常以毫米为单位，在设计连接器时，需要根据所需引脚数目和连接器的用途确定适当的间距。

3、确定连接器的长度：连接器的长度是指引脚的总长度，通常也以毫米为单位，这可以根据所需引脚数目和连接器的用途来确定。

4、确定连接器的厚度：连接器的厚度是指连接器的横截面尺寸，通常也以毫米为单位，这可以根据所需引脚数目和连接器的用途来确定。

5、确定连接器的材料和表面处理：连接器的材料和表面处理对其性能和可靠性有很大影响，通常连接器的材料应该是耐用的，并且需要进行表面处理以防止腐蚀和氧化。

这些因素将影响排针端子的设计和性能，并将决定其适用于哪些应用，因此，在设计和选择排针端子时，需要考虑这些因素，并根据特定的应用场景进行适当的计算和选择。

三、排针端子的规格有哪些

不同的应用需要不同规格的排针端子，以下是一些常见的排针端子规格：

1、单排直插式排针端子：这是一种最简单的排针端子，由单个直插式排针组成，它通常由2至40个引脚组成，引脚间距为2.54毫米。

2、双排直插式排针端子：这种排针端子由两排排针组成，通常由2至80个引脚组成，引脚间距为2.54毫米。

3、单排贴片式排针端子：这种排针端子通常由2至40个引脚组成，引脚间距为1.27毫米，适用于电路板的表面贴装。

4、双排贴片式排针端子：这种排针端子由两排排针组成，通常由2至80个引脚组成，引脚间距为1.27毫米，适用于电路板的表面贴装。

5、弹簧式排针端子：这种排针端子通常由单个弹簧式排针组成，它可以在插入时自动卡住电路板的孔，它适用于需要频繁插拔的场合，如测试和调试。

6、焊接式排针端子：这种排针端子通常由单个直插式排针组成，它适用于需要固定连接的场合，如电池和电机的连接。

7、防水排针端子：这种排针端子在外壳上加了一层密封材料，可以防止水和灰尘进入电路板，它适用于需要在潮湿和灰尘环境下使用的场合。

以上是一些常见的排针端子规格，选择正确的排针端子规格可以提高电路板的可靠性和稳定性，也可以避免由于规格不匹配而导致的连接失败和损坏。
