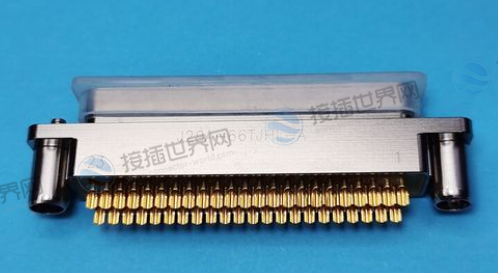

J29A微矩形连接器详细规范及针脚尺寸

J29A微矩形连接器是一种符合美国国防标准MIL-DTL-83513规范的电连接器，通常用于高可靠性的军用电子设备中。它的名称中的“微矩形”表示其外形尺寸比常规的D形连接器更小，因此适用于空间有限的应用。

J29A微矩形连接器是一种电连接器，主要用于电子设备和电气系统中，用于连接电线、电缆和其他电气设备，以实现信号和功率的传输。它的名称中，“J”代表方形连接器，“29”代表系列号，“A”代表接触排列方式。微型矩形连接器一般比普通连接器小巧、轻便，可提供高可靠性和稳定性的电气连接，适用于空间狭小或需要高密度布局的场合。

J29A微矩形连接器具有高密度、高可靠性、耐振动、抗冲击、抗辐射等特点，常用于飞机、船舶、坦克、导弹等军事领域的通信、雷达、导航、武器控制等系统中。它的插拔次数高达500次以上，能够在恶劣环境下工作，同时具有优异的防水、防尘性能。

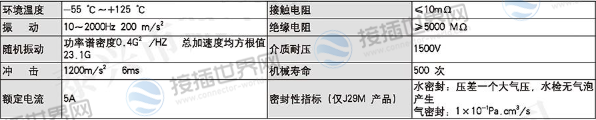

详细规范

J29微矩形电连接器，由美国电气和电子工程师协会（IEEE）开发。符合CJB2446；间距1.27mm；产品采用金属外壳；包括9芯-100芯等多种规格；有适用于印制板的尾端变更。符合GJB2446《外壳超小型矩形电连接器总规范》（相当于标MIL-C-83513），可与美国MDM系列产品和国内同类产品互换。

绞线式插针（俗称麻花针），单个接触点达七个，提高了产品的接触可靠性；

J29微矩形电连接器采用1.27mm网格，接触件密度大、体积小、重量轻；现有9,15,21,25,31,37,51,66,74,100芯共10种型谱可供选用；适用导线线芯截面积为0.07~0.15mm2，尾端可以根据用户要求进行布线。下面是一些规范摘要：

• J29A系列连接器是一种用于低电流和低压应用的微型矩形连接器，广泛应用于电子设备和航空航天工业。
• J29A系列连接器符合MIL-DTL-83513规范，该规范规定了微型连接器的设计、性能和测试要求。如果需要了解J29A连接器的规范，请参考MIL-DTL-83513规范，其中包含了连接器的物理和电气特性、接触器安装方式、连接器防护和可靠性等方面的详细信息。
• 另外，J29A连接器还可能有一些制造商自行制定的规范。如果需要了解特定制造商的规范，请联系该制造商获取更多信息。

需要注意的是，连接器的规范和设计可能会根据制造商和具体应用有所不同，因此建议在选择和使用连接器时，仔细阅读连接器的规范和说明书，以确保符合设计要求和性能要求。

针脚尺寸

J29A系列产品采用柔性插针，接点间距为1.91mm，排距为1.65mm。

J29A系列产品由插头（座）合件、锁紧组件和附件（按合同要求）三大部分组成。

J29A系列产品按外壳法兰盘宽度不同分为普通型和-A型两大子系列，每个子系列按接触件尾端端接形式不同有压接、焊接、弯插印制板三个子系列其中弯插印制板系列按印制板孔位排列不同有W和WI两个子系列。

执行标准：GJB2446-95、Q/RR20197-2005。

另外，由于J29A系列连接器有多种不同的型号和尺寸，因此需要知道具体的型号才能确定其针脚尺寸。

功能特点

• J29A是一种采用绞线式插针〈俗称麻花针）结构微型化连接器，国内执行GJB2446军用标准，对应美军标MIL-C-83513。
• 接触件间距为1.27mm，接点密度高，产品重量轻、体积小。
• 导线截芯面积0.035mm2~0.15mm2。
• 芯数:有4、6、9、15、21、25、31、37、51芯七种规格。

主要应用

J29A系列微矩形连接器是一种小型连接器，通常用于需要高密度连接的应用，例如航空航天、军事和工业领域。以下是一些关于J29A系列微矩形连接器的特点和应用：

1. 小型化设计：J29A系列微矩形连接器非常小巧，可以在空间有限的情况下提供高密度的连接。这种小型化设计使得它非常适合于要求高度集成的应用。

2. 高速传输：J29A系列微矩形连接器支持高速传输，具有较高的传输速率和信号传输质量。这使得它非常适合于高速数据传输和通信应用。

3. 高可靠性：J29A系列微矩形连接器具有高可靠性和耐久性。它们可以经受恶劣的环境和振动等应力，同时保持稳定的连接质量。这种可靠性使得它们非常适合于军事和航空航天等严苛环境的应用。

4. 多种连接方式：J29A系列微矩形连接器有多种连接方式可供选择，包括卡扣连接、焊接连接和插接连接等。这使得它们非常灵活，可以适应不同的应用需求。

总的来说，J29A系列微矩形连接器是一种小型、高可靠性、高速传输的连接器，广泛应用于航空航天、军事和工业领域等需要高密度连接的应用。
