一、主电路的接线

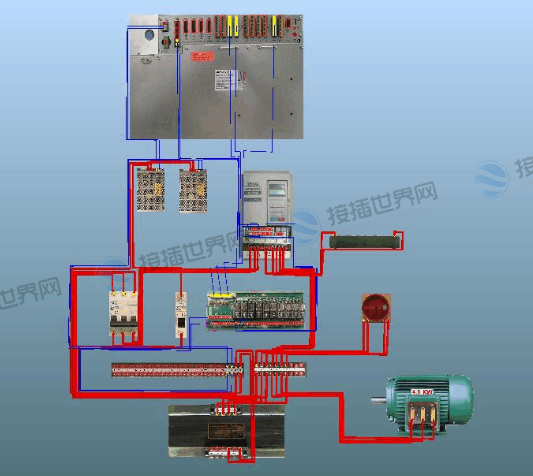

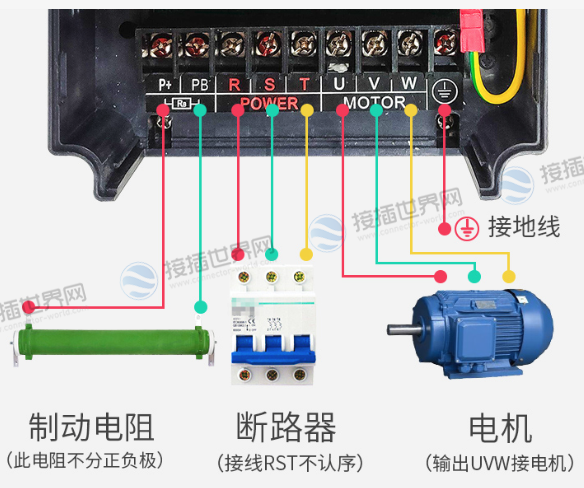

1、电源应接到变频调速器输入端R、S、T接线端子上，一定不能接到变频调速器输出端（U、V、W）上，否则将损坏变频调速器。接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频调速器清洁。在控制台上打孔时，要注意不要使碎片粉末等进入变频调速器中。

2、在端子+，PR间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。

3、电磁波干扰，变频调速器输入／输出（主回路）包含有谐波成分，可能干扰变频调速器附近的通讯设备。因此，安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器，使干扰降到最小。

4、长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。因此最大布线长度要小于规定值。不得已布线长度超过时，要把Pr.156设为1。

5、在变频调速器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。否则将导致变频调速器故障或电容和浪涌抑制器的损坏。

6、为使电压降在2%以内，应使用适当型号的导线接线。变频调速器和电动机间的接线距离较长时，特别是低频率输出情况下，会由于主电路电缆的电压下降而导致电机的转矩下降。

7、运行后，改变接线的操作，必须在电源切断10min以上，用万用表检查电压后进行。断电后一段时间内，电容上仍然有危险的高压电。

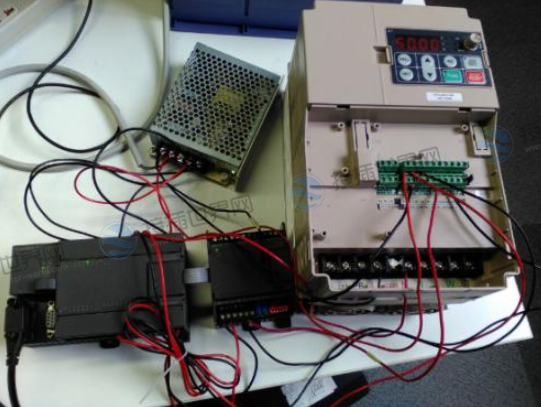

二、控制电路的接线

变频调速器的控制电路大体可分为模拟和数字两种。

1、控制电路端子的接线应使用屏蔽线或双绞线，而且必须与主回路，强电回路（含200V继电器程序回路）分开布线。

2、由于控制电路的频率输入信号是微小电流，所以在接点输入的场合，为了防止接触不良，微小信号接点应使用两个并联的节点或使用双生接点。

3、控制回路的接线一般选用0.3～0.75平方米的电缆。

三、地线的接线

1、由于在变频调速器内有漏电流，为了防止触电，变频调速器和电机必须接地。

2、变频调速器接地用专用接地端子。接地线的连接，要使用镀锡处理的压接端子。拧紧螺丝时，注意不要将螺丝扣弄坏。

3、镀锡中不含铅。

4.地线最好采用粗细线，必须等于或大于规定标准。要求地方接近风速，收的线要短一些，这样才能靠近变速箱。

注意事项

1、变频调速器本身有较强的电磁干扰，会干扰一些设备的工作，因此可以在变频调速器的输出电缆上加上电缆套。

2、变频调速器或控制柜内的控制线距离动力电缆至少100mm等等。

3、在购买变频调速器的时候都会有变频调速器说明书。如果没有的话，可以上您所购买的品牌的网站上去下载。变频调速器说明书上面的内容相当详细，包括产品介绍、工作原理、安装调试等等。
