新能源汽车线束分类_规范标准_应用优点

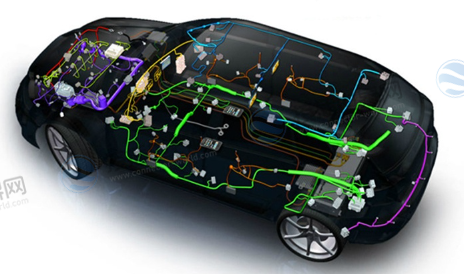

新能源汽车线束（New Energy Vehicle Wiring Harness）是一种汽车电气系统的关键组成部分，通常用于电动汽车（Electric Vehicles，EVs）和混合动力汽车（Hybrid Electric Vehicles，HEVs）中。

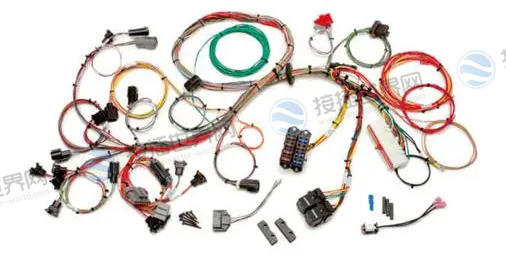

新能源汽车线束是一组电线、电缆、连接器和其他电气元件的集合，用于连接和传输电力、数据和控制信号，以支持新能源汽车的正常运行和性能。

功能特点

新能源汽车线束具有以下主要功能特点：

1. 电力传输：包含用于传输高电压电力的电缆，这些电缆连接电池组、电动机、电子控制单元和其它电动汽车的电力部件。这些电缆必须能够承受高电流负载，同时保持安全和高效的电力传输。

2. 数据传输：包括用于传输数据和通信信号的电缆，这些信号用于监测和控制电池状态、电机性能、充电状态等信息。这些数据对于车辆的正常运行和管理至关重要。

3. 传感器连接：通常连接各种传感器，如温度传感器、速度传感器、位置传感器等，以监测车辆的状态并提供反馈给控制系统。

4. 电子控制单元（ECU）连接：线束连接了各种ECU，用于管理和控制车辆的各个系统，包括电池管理系统（BMS）、电动机控制单元（ECU）、制动系统、空调系统等。

5. 耐高温和耐腐蚀：考虑到新能源汽车可能在高温或潮湿的条件下运行，线束必须具备抗高温和抗腐蚀的特性，以确保长期性能稳定。

6. 模块化设计：为了简化制造和维护，新能源汽车线束通常采用模块化设计，使得各个子系统的线束可以单独制造和安装。

常见分类

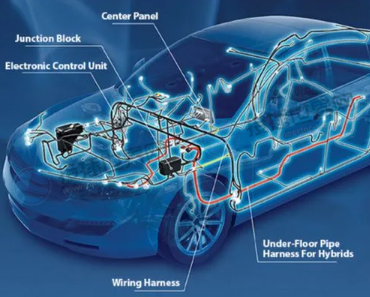

新能源汽车线束可以根据其在车辆中的功能和连接方式进行分类。以下是一些常见的新能源汽车线束分类方式：

1. 动力线束（Power Harness）：用于传输高压电力，连接电池组、电动机（或电机）、电子控制单元（ECU）等电力系统组件。动力线束通常包括高压电缆、电池连接线、电机连接线等，它们承载着电动汽车的动力传输任务。

2. 信号线束（Signal Harness）：用于传输数据、通信信号和控制信号，用于连接各种传感器、ECU、显示屏、车载通信系统等。这些信号用于监测和控制电池状态、电机性能、充电状态等信息。

3. 传感器线束（Sensor Harness）：专门用于连接各种传感器，如温度传感器、速度传感器、位置传感器等，以监测车辆的状态并提供反馈给控制系统。传感器线束通常包括较轻量的电线和连接器。

4. 充电线束（Charging Harness）：对于电动汽车，充电线束用于连接充电插头、充电控制器和电池充电接口。它们承担着电动车辆的充电任务。

5. 辅助线束（Auxiliary Harness）：一般用于连接其他车辆系统，如空调系统、音响系统、照明系统等。辅助线束包括了车内和车外的电路连接。

6. 高压线束（High-Voltage Harness）和低压线束（Low-Voltage Harness）：根据电压级别的不同，线束可以分为高压和低压线束。高压线束主要用于传输高电压（通常是电池电压），而低压线束用于传输较低电压的信号和电源。

7. 前线束和后线束：根据其在车辆中的位置，线束可以分为前线束和后线束。前线束通常连接前部电气和控制系统，后线束连接后部电气和控制系统，例如电动机、电池组等。

8. 模块化线束：一些新能源汽车线束采用模块化设计，使不同的线束可以独立制造和安装。这种设计简化了制造流程和维护。

当然，以上这些分类方式可以根据车辆的具体要求和设计进行组合和调整。新能源汽车线束的设计和配置通常取决于车型、电动系统的类型（例如全电动、混合动力等）、性能需求以及电气和控制系统的复杂性。

规范标准

新能源汽车线束的标准通常会受到国际、国家或地区性的规范和法规的影响，以确保电动汽车的安全性、性能、可靠性和兼容性。以下是一些与新能源汽车线束相关的国际和国家标准的示例：

1. ISO 6469：国际标准化组织（ISO）发布的标准，包括电动汽车的整体安全要求，其中包括有关电动汽车线束的规范。

2. ISO 6722：ISO发布的标准，详细描述了电线和电缆的绝缘材料、尺寸、性能和试验方法，用于汽车应用，包括新能源汽车线束。

3. ISO 15118：这个国际标准规定了电动汽车和充电设备之间的通信协议，包括有关电动汽车充电线束的要求。

4. GB/T 18384：中国国家标准，涵盖了电动汽车的安全性能要求，包括电气线束的规定。

5. SAE J1772：美国汽车工程师协会（SAE）发布的标准，规定了电动汽车和充电设备之间的物理连接，包括充电线束。

6. UL 2580：美国安全实验室（Underwriters Laboratories）发布的标准，适用于电动汽车用电线和电缆的安全性能要求。

7. UN ECE R100：联合国欧洲经济委员会（UNECE）发布的规定，涵盖了电动汽车的类型批准，包括线束的相关要求。

8. NEC（国家电气代码）：美国国家火灾保险协会（NFPA）发布的标准，其中包括了与电气线束的安全和安装相关的规定。

这些标准和规范旨在确保新能源汽车线束的设计、制造和安装符合国际安全标准和法规，以保障电动汽车的安全性和可靠性。在设计和生产新能源汽车线束时，汽车制造商和供应商通常需要遵循这些标准，以确保其线束满足相关的安全和性能要求。

主要优点

新能源汽车线束相对于传统内燃机车辆的电气系统线束具有许多优点，这些优点可以提高电动汽车的性能、可靠性和安全性，同时也有助于实现更高的能效和环保。以下是一些新能源汽车线束的优点：

1. 高电流承受能力：新能源汽车线束需要承受高电流负载，以传输电动机和电池系统的功率。它们通常采用高质量的电缆和连接器，以确保高效的电力传输。

2. 数据传输和通信：一般用于传输大量的数据、通信信号和控制信号，以监测和控制电池状态、电动机性能等。这有助于提高电动汽车的管理和性能。

3. 轻量化设计：相对于传统内燃机车辆的复杂电气系统，新能源汽车线束的设计通常更轻量化，有助于减轻整车重量，提高能效和续航里程。

4. 抗电磁干扰：电动汽车的电气系统对电磁干扰比传统车辆更为敏感，因此新能源汽车线束通常采取措施来抵御电磁干扰，确保系统的稳定性。

5. 安全性：新能源汽车线束的设计考虑了电池系统的安全性，包括过充和过放保护，以减少潜在的危险。

6. 可编程性：新能源汽车线束的控制和管理可以通过软件进行编程，以满足不同驾驶模式和性能要求，提高了车辆的可定制性。

7. 绿色环保：电动汽车的电气系统相对清洁，不产生尾气排放，有助于减少环境污染。

发展前景

新能源汽车线束的发展前景非常不错，这主要受到了多个因素的推动，包括环境意识的增强、法规要求的加强、电动汽车市场的增长以及技术创新。以下是新能源汽车线束的发展前景：

1. 电动汽车市场增长：随着电动汽车市场的不断扩大，对新能源汽车线束的需求也在增加。汽车制造商将继续推出新的电动汽车型号，这将进一步推动新能源汽车线束的需求增长。

2. 法规要求的加强：各国政府和监管机构越来越注重环境保护和汽车安全，颁布了一系列法规和标准，要求电动汽车必须满足特定的安全、性能和排放要求。这些法规要求将促使汽车制造商采用更高质量和高性能的线束。

3. 技术创新：电动汽车线束的技术不断创新，以满足更高功率、更高温度和更高数据传输需求。例如，采用高温电线、光纤通信和高压电池连接技术等创新可以提高线束的性能。

4. 智能化和自动化：随着汽车行业向智能化和自动化转变，新能源汽车线束也在不断演进。这些线束需要支持高级驾驶辅助系统（ADAS）和自动驾驶技术，传输大量传感器数据和控制信号。

5. 持续改进的充电技术：随着电动汽车充电技术的不断改进，新能源汽车线束需要适应不同类型的充电接口和充电速率，以满足用户的充电需求。

6. 供应链发展：电动汽车产业的供应链也在不断发展，提供更多的线束制造和供应能力，以满足增长的市场需求。

所以可以看出，新能源汽车线束行业有望在未来持续增长，随着电动汽车市场的扩大和技术的进步，将迎来更多机遇。同时，线束制造商需要不断适应新的技术和市场要求，以满足电动汽车的不断发展和演进。
