2025年重载连接器安装方法和注意事项 5大步骤与3个避坑要点

重载连接器安装方法是有统一标准的，在安装的过程中需要注意的事项有分别有选对应的操作工具、剥线时要注意压接区的长度以及屏蔽层处理，本文将从工具选型、压接工艺、密封检测等核心环节来为大家讲解重载连接器如何安装。

一、重载连接器安装方法5大步骤

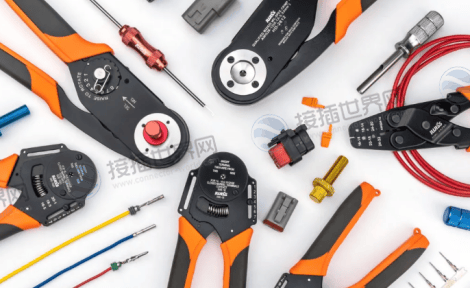

1. 工具与材料准备

必选工具：

压接钳，压接力2000N±5%用于端子压接。

扭矩扳手，量程1-25N·m，精度±3% 用于螺纹紧固。

红外热像仪，热灵敏度≤0.05℃ 用于温升监测。

材料验收标准：

密封圈邵氏硬度70A±5，压缩率15%-25%;电缆线径误差≤±0.1mm(按AWG标准)。

2. 电缆预处理

剥线规范：

外皮剥离长度=端子压接区长度+1mm(如压接区8mm则剥9mm)。

屏蔽层处理：编织网翻折角度120°±10°，覆盖率≥90%。

3.端子压接工艺

压接质量要求：

压接高度公差±0.05mm(VW 60330标准)，压接区域可见导体变形但无裂纹。

4.连接器组装

螺纹锁紧：

密封检测：50kPa气压测试，保压30秒泄漏量≤5%。

5.功能验证

电气测试项：

接触电阻≤5mΩ(四线法测量);绝缘电阻≥100MΩ@500V DC。

机械测试项：插拔力衰减≤20%(USCAR-2循环测试后)。

二、重载连接器安装注意事项，高频风险场景与避坑指南(3大要点)

1.高振动环境失效案例

问题：某物流车因未使用防松螺钉，3个月后连接器脱落。

损失：停机维修成本￥12,000/台。

解决方案：

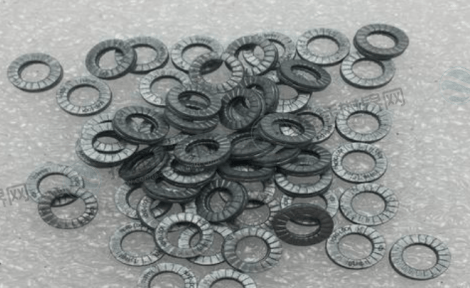

采用Nord-Lock防松垫片。

振动测试扩展至2000Hz(原标准1500Hz)。

2.盐雾腐蚀防护不足

案例：港口起重机连接器6个月锈蚀，接触电阻升至25mΩ

改进措施：

端子镀层升级为Au/Ni(金层≥0.8μm，镍层≥5μm)。

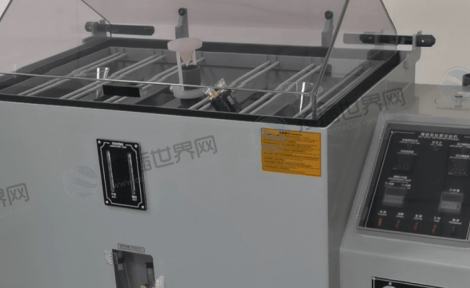

盐雾测试从240h延长至1000h。

3.高压系统电弧隐患

风险：800V平台连接器安装间隙>0.5mm时，可能引发电弧放电。

预防方案：

使用激光测距仪控制安装间距(公差±0.1mm)。

填充硅凝胶(介电强度≥20kV/mm)。

三、重载连接器维护与寿命管理

1.定期检测周期

2.寿命预测模型

插拔寿命=基础寿命×环境系数×负载系数

示例：

基础寿命5万次(USCAR-2标准)

沿海地区环境系数取0.7。

80%负载时系数取0.9。

实际寿命=50000×0.7×0.9=31500次

重载连接器安装是保障设备可靠运行的关键环节，需严格执行扭矩控制、密封检测等工艺标准。建议引入智能化安装系统(如魏德米勒PROtop电动工具)，实时记录压接力、扭矩等参数，随着工业4.0发展，推荐使用带RFID标签的连接器，实现全生命周期数字化管理。
