航空插头拆解方法全指南：军工级安全操作与故障预防
航空插头拆解是维护与改装的关键操作——不当操作可导致密封失效(IP68报废损失超500元)或簧片永久变形(故障率超35%)，接插世界网依据GJB 2889维护规范及厂商技术手册，系统解析军工级(如航联Y27EX)、防水型(IP68)、高密度微型插头的拆解流程，融合工具使用与应急技巧，实现零损伤拆解。
一、拆解必要性及风险预警
核心场景：
故障维修：密封圈老化(占故障率40%)、外壳腐蚀(盐雾环境高发)，更换成本不足10元，整机报废损失300-800元。
快速改装：军用设备信号线路重组(如Y50系列端子增删)。
操作风险与成本：
| 错误操作 | 后果 | 损失范围 |
|---|---|---|
| 暴力撬开外壳 | 金属壳体变形，密封失效 | 连接器报废 |
| 斜向强拉端子 | 定位簧片断裂，接触不良 | 模块更换千元级 |
| 忽略防静电 | 高频信号针脚击穿 | 电路板烧毁 |
二、专业工具拆解流程

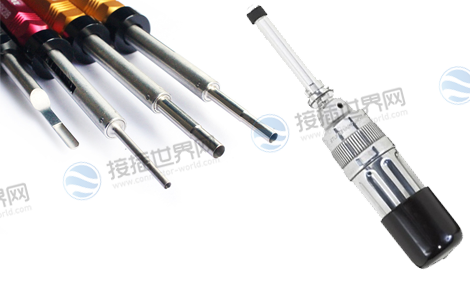

必备工具：
退针器
扭矩螺丝刀(0.6N·m限力)
外壳分离钳(带尼龙保护套)
分步操作：
1. 外壳分离：
用外壳分离钳卡入接口凹槽，垂直施压至“咔嗒”声(力度≤15N)，旋转15°解除卡扣。
禁忌：撬动角度>10°将导致螺纹滑牙(维修成本200元)。
2. 端子退针：
将退针器垂直插入插孔，针头对准目标端子。
施加5N推力至手感“落空”(约30秒/针)，旧端子弹射脱出(成功率>98%)。
3. 密封圈更换：
镊子取出老化硅胶圈，无水乙醇清洁槽道，新圈涂抹硅脂后压入(成本0.5元/个)。
工具效能对比：
| 方法 | 外壳损伤率 | 端子成功率 | 耗时/套 |
|---|---|---|---|
| 专业工具拆解 | 0% | >98% | 8分钟 |
| 手工螺丝刀 | 25% | 60% | 25分钟 |
| 尖嘴钳强拆 | 70% | <30% | 15分钟 |
三、特殊型号拆解技巧
1. 防水型(IP68鸿万科W系列)
拆前准备：标记外壳与端子对应位置，避免复位错误。
密封保护：退针前向插孔注入硅油，防止O型圈粘连破损。
验证要求：重组后需IP68测试(1米水深/48小时)。
2. 高密度微型(天鹭莱YG17，φ0.5mm针)
显微镜操作：放大20倍观察，使用0.3mm顶针(推力≤2N)。
防静电措施：佩戴接地腕带(电阻1MΩ)，工作台铺防静电垫。
3. 卡扣式(安费诺62GB系列)
键槽解锁：1.5mm内六角扳下压卡舌(力度0.5N)，平行抽出外壳。
四、拆解后检测与重组规范
1. 部件检测标准：
密封圈：拉伸长度恢复率≥90%(老化需更换)。
接触件：万用表检测电阻≤20mΩ(超限需镀金修复)。
外壳螺纹：10倍放大镜观察无压痕、裂纹。
2. 重组核心步骤：
步骤1. 端子按原位插入，听到“咔嗒”声确认锁紧。
步骤2. 外壳螺纹涂抹乐泰243胶防松动(军工高振区必做)。
步骤3. 扭矩螺丝刀旋紧(限力0.6N·m)，避免密封圈过压变形。
3. 三防处理(军工必做)：
灌封环氧树脂前，120℃烘烤1小时除湿。
盐雾测试后接触电阻变化率≤5%。
五、应急拆解方案(无专业工具场景)
1. 外壳分离：
热风枪法：耐高温壳体(尼龙/PEEK)用120℃预热60秒，橡胶锤轻敲分离。
冷冻法：-20℃急冻10分钟，金属收缩差异使外壳松动。
2. 端子取出：
润滑辅助：向插孔滴入硅油，用磁吸镊夹住端子根部缓慢旋转拉出。
曲别针改造：将曲别针弯成U形钩，钩住端子卡扣后提拉(限φ1mm以上端子)。
航空插头拆解的精髓在于“工具专业化、操作零暴力、验证全闭环”军工级必选专利工具(如CN222261709U)实现98%无损拆解，IP68型号需严格按标记复位并通过验证，未来模块化快拆设计(如中航光电2025新品)将成主流，接插世界网供应航联、泰科原厂拆解工具及IP68验证服务，点击领取YG17微型拆解套装+军工维护手册，让精密拆解风险归零!
