导线连接器技术按结构分为几类?一文读常见连接器的区别与选型

当你走进五金店或浏览电子元件网站，面对琳琅满目的导线连接器，是不是感觉有点眼花缭乱?有的要拧螺丝，有的带个小扳手，还有的看上去就是个塑料帽子。这些差异，本质上源于它们内部的核心结构技术完全不同。选择哪种，直接关系到连接的可靠性、施工效率和使用寿命。那么，导线连接器的技术到底按结构分为几类?每一类又是怎么工作的，适合用在什么地方?别急，今天咱们就一起掀开这些连接器的“外壳”，从内部结构的角度，把它们彻底分分类、讲明白。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、为什么结构分类如此重要?

在讨论具体类别之前，得先明白，结构决定了连接器的一切：

它决定了连接如何实现：是靠螺丝的压力，还是弹簧的弹性，或是机械的穿刺?

它决定了性能天花板：载流能力、抗振动性、长期可靠性都与结构息息相关。

它决定了使用场景：是适合工厂快速布线，还是户外恶劣环境，或是需要频繁改动的实验室?

因此，按结构分类，是理解并正确选用导线连接器最根本、最科学的方法。

^{二、四大核心结构类别深度解析}

根据导线被固定和导通的方式，我们可以将主流技术清晰地分为以下四类。

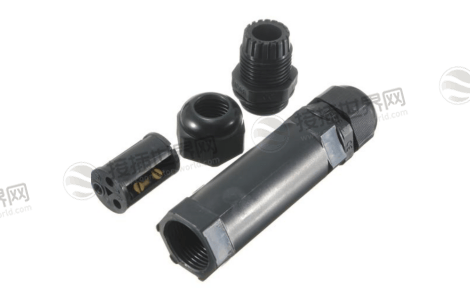

1.螺丝压接式：最经典的结构

这是历史最悠久、认知度最广的结构。

工作原理：通过旋转螺丝，使金属压线框或压板产生向下的压力，将导线直接压紧在内部的导电金属条上。

结构特点：结构直观，肉眼可见。通常由绝缘外壳、金属导电条(多为铜制)、压线框和螺丝组成。

优点：

连接牢固，接触面积相对较大。

可重复使用，方便线路改动和检修。

成本低廉，技术成熟。

缺点与注意事项：

依赖操作者经验：拧紧力度不足会导致接触电阻大、发热;力度过大则可能压伤甚至压断线芯。

存在松动风险：在长期振动环境下，螺丝可能因机械应力而松动，需要定期检查紧固。

接线速度较慢。

典型应用：

家用空气开关、插座内部的接线端子、工业配电柜中的老式接线端子排。

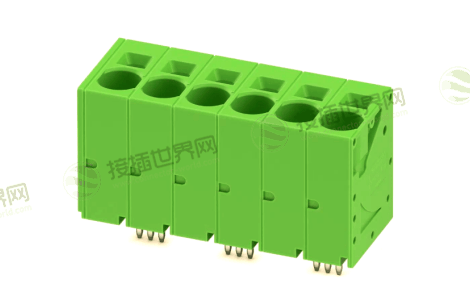

2.弹簧夹紧式：现代高效的代表

利用弹簧的弹性实现自动夹紧，是当前中高端领域的主流。

工作原理：核心是一个高弹性的“V”形或“笼式”弹簧。插入导线时，弹簧被撑开并产生持续的、恒定的回弹力，将导线牢牢夹住。通常配有一个操作孔或杠杆，用于释放弹簧以便拔出导线。

结构特点：结构紧凑，关键部件是高性能的合金弹簧和精密成型的导电夹套。

优点：

接线极其快捷：通常只需将剥好线的导线直接插入即可完成连接，无需工具(或仅需简单操作杆)。

抗振动性能卓越：弹簧的持续压力能有效补偿因振动引起的微小松动。

接触压力恒定，不依赖人力，连接质量一致性好。

缺点与注意事项：

对导线线径要求严格，必须在其标注的适用范围内。

一次性投资成本通常高于普通螺丝式。

典型应用：

高端开关插座背后的接线孔、轨道式接线端子(如弹簧端子)、照明线路的快速连接器。

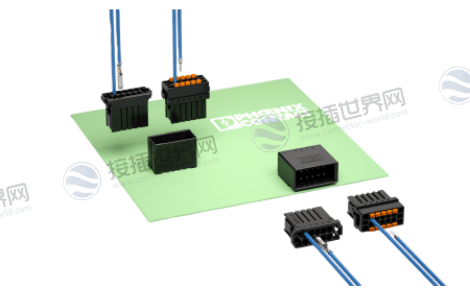

3.压接式：追求终极可靠性的选择

这是一种通过物理形变实现永久性连接的结构，常见于端子和接头。

工作原理：使用专用的压线钳，对金属套管(通常是铜管)施加巨大的压力，使其发生塑性变形，紧密包裹并“咬合”住插入的导线芯线。有时内部还会有齿纹以增强抓握力。

结构特点：连接器本身就是一段待变形的金属管，外加绝缘套(可后套或预绝缘)。

优点：

机械强度和可靠性最高，几乎不可能松脱。

接触电阻最低，金属之间是分子级别的结合。

出色的抗振动和抗拉拽性能。

缺点与注意事项：

需要专用工具(压线钳)，且工具必须与端子规格匹配。

一般为不可拆卸连接，维修时需剪断重做。

对操作规范要求高，压接质量直接影响性能。

典型应用：汽车线束中的环形、叉形端子;网线/电话线的水晶头;电力电缆的铜鼻子;同轴电缆接头。

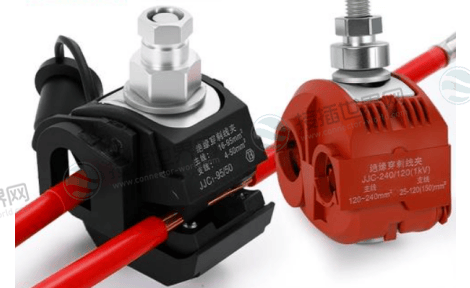

4.免剥线绝缘穿刺式：便捷性的极致

将“连接”和“绝缘”一步到位的创新结构。

工作原理：连接器内部装有锋利的、带导电涂层的金属刺片或刀口。当通过旋转外壳或压下杠杆施加压力时，这些刺片会直接刺穿导线的绝缘层，与内部的金属导体接触，同时刺片周围的密封结构会包裹住穿刺点。

结构特点：集成了穿刺刀片、导电体和绝缘密封于一体。

优点：

无需剥除绝缘层，施工速度最快，避免了剥线不当或留线头过长的问题。

良好的防潮和密封性能，穿刺点被有效保护。

缺点与注意事项：

对导线绝缘层厚度和硬度有要求。

通常为一次性使用，且载流能力一般适用于中小电流场景。

必须确保操作到位，施加足够的压力使刺片完全穿透。

典型应用：

家用灯具线路连接(如螺旋式接线帽的升级版)、低压户内配电箱中的分支连接、通信线缆的快速对接。

为了帮助您快速对比和选择，以下是四类核心结构的特性总结表：

三、如何根据需求选择结构?

了解分类后，选型思路就清晰了。您可以问自己几个问题：

1.电流与电压多大?→大电流首选压接式或高质量螺丝/弹簧式。

2.环境有振动吗?→有振动，果断排除普通螺丝式，选择弹簧式或压接式。

3.需要频繁改动吗?→需要，则选择可重复使用的弹簧式或螺丝式。

4.对施工效率要求高吗?→要求高，优先考虑弹簧式或免剥线式。

5.预算是多少?→综合考虑长期维护成本与初期采购成本。

总而言之，导线连接器的世界并非杂乱无章，其技术核心可以清晰地按结构归为螺丝压接、弹簧夹紧、压力形变和绝缘穿刺这四大门派。每一派都身怀绝技，适用于不同的“江湖”(应用场景)。

从依赖经验和力道的传统螺丝，到高效稳定的现代弹簧，再到追求极致可靠的压接工艺，以及追求便捷的创新穿刺技术，结构的演进史其实就是一部追求更安全、更高效、更可靠的电气连接发展史。作为使用者，理解这些结构差异，意味着你不仅能“知其然”，更能“知其所以然”，从而在面对具体工程挑战时，能够胸有成竹地选出那把最合适的“连接钥匙”。毕竟，一个好的开始(连接)，是成功系统的一半。
