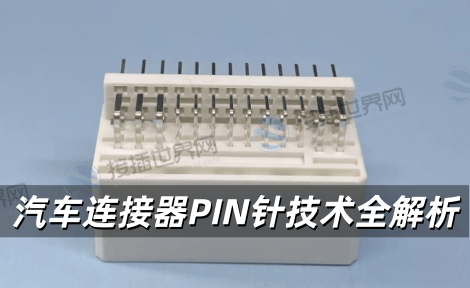

汽车连接器PIN针技术全解析 从材料选型到检测工艺的实战指南

汽车连接器PIN针作为电气系统的“血管”，其性能直接决定整车可靠性,本文将深度解析汽车连接器PIN针的核心技术要点，涵盖材料选型、国际标准(如USCAR-20)、制造工艺及检测方案,通过对比高压与低压场景下的设计差异，结合行业真实案例与数据，为工程师提供选型优化、故障预防及工艺改进的实用解决方案。

一、汽车连接器PIN针的核心功能与技术标准

1.电气与机械性能要求

接触电阻：低压场景需≤5mΩ，高压场景(如800V平台)需≤2mΩ(数据来源：ISO 8092)。

保持力：通用标准(QC/T 1067)要求≥40N，高压连接器需≥100N(特斯拉Model 3实测数据)。

2.国际标准对比

二、汽车连接器PIN针的材料选型与设计创新

1.导电材料性能对比

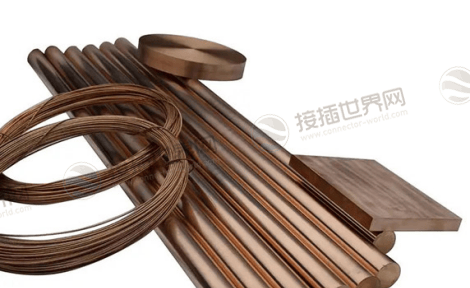

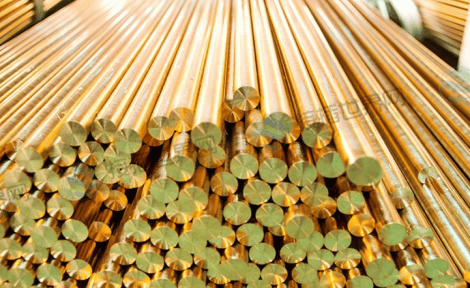

黄铜(H62)：成本低，导电率28% IACS，适用于低压信号传输(如车灯线束)。

铍铜合金(C17200)：弹性模量130GPa，导电率22% IACS，耐温150℃，用于高压端子(如比亚迪刀片电池连接器)。

铜镍硅合金：抗应力松弛性能提升50%，适用于高频插拔场景(如充电接口)。

2.结构创新案例

双曲面线簧插孔：TE Connectivity专利设计，接触点增至12个，电阻降低30%(实测数据)。

泄气槽设计：东图科专利技术减少插入阻力，插拔效率提升25%(行业白皮书数据)。

三、汽车连接器PIN针的制造工艺与检测技术

1.精密制造流程

冲压成型：全自动高速冲床(精度±0.01mm)，日产20万件(以APTIV产线为例)。

注塑包覆：LCP材料注塑厚度2-5mm，耐压等级达1500V(参考安费诺工艺手册)。

2.检测方案对比

四、汽车连接器PIN针的行业痛点与解决方案

1.常见故障分析

退针风险：保持力不足(<40N)、装配公差超标(>±0.1mm)。

接触失效：氧化(盐雾测试未达96小时)、温升超标(ΔT>55K)。

2.优化策略

设计优化：

增加TPA(二次锁止)结构，保持力提升50%(大众ID.4案例)。

采用模块化PIN针，维修成本降低60%(长城汽车应用数据)。

工艺升级：

引入AI视觉分拣，缺陷检出率≥99.9%(特斯拉上海工厂方案)。

推广无氰镀金工艺，符合RoHS 3.0标准(行业趋势)。

汽车连接器PIN针作为电气系统的“血管”，其性能直接决定整车可靠性。未来技术将聚焦高压化(耐压1500V+)、智能化(集成传感功能)及绿色制造(材料回收率提升)。工程师在选型时应严格对标USCAR-20、LV214等标准，优先选择具备TPA结构、3D视觉全检方案的产品，以应对新能源汽车与智能驾驶的严苛挑战。

(注：文中数据源自IEC标准文件、企业技术白皮书及公开测试报告。)
