泰科TE 1418844-3 MCON端子中文数据 现货采购与配套型号指南
泰科1418844-3为180°插座式连接器，采用无尖刃主体设计，支持单线密封(SWS)，端子为1.2mm银电镀母端，冲压成形工艺，兼容F型压接及导线端接。其密封结构适配高可靠性场景，端子对接尺寸为1.2mm(宽)×0.6mm(厚)，适用于精密电子设备的紧凑型连接需求，如通信、工业控制等领域。
一、1418844-3中文参数
| 分类 | 详情 |
|---|---|

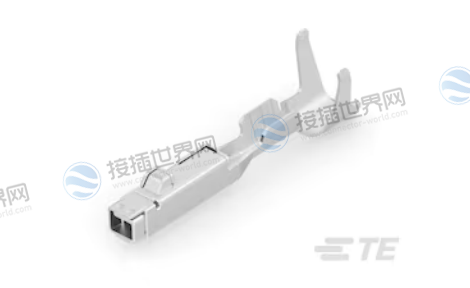

| 产品图 |
 |
| 插座种类 | 180° |
| 主要锁定特性 | 无尖刃主体 |
| 可密封 | 是 |
| 端子密封类型 | 单线密封 (SWS) |
| 端子制造 | 冲压成形 |
| 端子大小 | 1.2mm |
| 压接类型 | F 型压接 |
| 端子类型 | 母端 |
| 对接公端宽度 | 1.2 mm [ .047 in ] |
| 接触面电镀 | 银 (Ag) |
| 对接公端厚度 | .6 mm [ .024 in ] |
| 线缆端接方法 | 压接 |
| 产品端接到 | 导线 |
| 兼容的绝缘直径范围 | 1.1 – 1.75 mm [ .043 – .069 in ] |
| 线径 (AWG) | 23 – 22 |
| 线径 (mm²) | .25 –.35 |
| 线径查找 (mm²) | .25,.3 |
| 线径查找 (AWG) | 22, 23 |
| 绝缘选项 | 非绝缘 |
| 工作温度（最大值） | 125 °C [ 212 °F ] |
| 工组温度范围 | -40 – 150 °C [ -40 – 302 °F ] |
| 符合自动化指南 | 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月, 是的，KOMAX 根据 5.0 版（2018 年 3 月）自动插入元件 |
| 与电线基础材料兼容 | 铜 |
| 封装数量 | 6500 |
| 封装方法 | Reel |
| 端子传导 | 0 – 24 A（低功率） |
| 采购入口 |
1418844-3现货 |
| 数据手册 |
1418844-3数据手册.PDF |
二、1418844-3配套型号
配套型号
产品图
2141116-3
2141114-3
2098582-1
4-1924067-1
更多配套型号查询：1418844-3配套型号配套型号大全
三、1418844-3适用领域
该连接器凭借180°插座设计与无尖刃主体，适用于空间受限且需灵活布线的场景，如汽车电子(ECU、传感器)、工业设备(控制柜、机器人线束)及通信设备(路由器、基站)。其银电镀端子与单线密封(SWS)特性保障了高频信号传输稳定性与恶劣环境防护(防尘、防水IP67)，适合工业自动化与户外设备。F型压接与冲压成形工艺支持高效批量生产，兼容24-22AWG导线，广泛用于消费电子精密线束、医疗设备连接及物联网终端模块。
1. 问题：安装时插座180°方向导致空间冲突
原因：180°插座设计可能受限于设备内部布局。
解决方案：调整线束走向或使用转接配件，确保插座与公端对齐。
2. 问题：密封性不足(如进水、灰尘)
原因：未正确使用单线密封(SWS)或密封件老化。
解决方案：按规范安装密封圈，定期检查密封状态，更换破损部件。
3. 问题：压接后端子接触不良
原因：F型压接工具未匹配或导线未完全插入。
解决方案：使用专用压接工具，确保导线与端子完全贴合，压接后目测检查。
4. 问题：银电镀接触面氧化
原因：长期暴露在潮湿或腐蚀性环境中。
解决方案：保持连接器密封性，定期清洁并涂抹防氧化剂。
5. 问题：公端对接困难
原因：公端尺寸(1.2mm宽×0.6mm厚)与母端不匹配。
解决方案：确认公端型号为兼容的GET系列端子，避免混用。
6. 问题：导线端接后脱落
原因：压接力度不足或导线规格(24-22AWG)不符。
解决方案：按压接工具标准参数操作，检查导线截面积是否匹配。
注意事项：
安装前确认环境温度(-40℃~+125℃)及线缆绝缘直径范围。
振动环境中建议搭配固定支架，避免无尖刃主体因松动导致接触不良。
