泰科TE 1438299-2连接器中文手册_原厂现货采购_配套型号指南

泰科1438299-2是一款低功率公端连接器，采用无尖刃主体设计，兼容24-22 AWG铜导线（0.22-0.35mm²），压接类型为F型，端子尺寸1mm×0.64mm，公端长度24.45mm，其导线端子端接区域采用金电镀提升导电性与耐腐蚀性，接触面为锡电镀，支持0-24A电流传输。适用于SAE/USCAR-2、USCAR-21标准，非密封结构，适合干燥环境，冲压成形工艺确保高可靠性，适用于汽车电子、工业设备等低功率场景，安装便捷且成本高效。

一、1438299-2中文手册

分类	详情

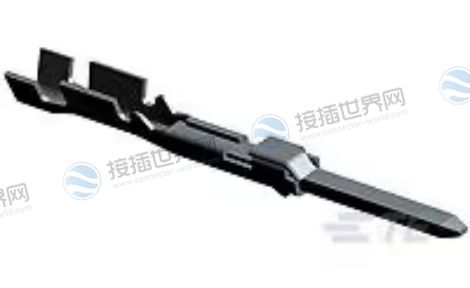

产品图
产品型号	1438299-2
主要锁定特性	无尖刃主体
可密封	否
端子密封类型	非密封
导线端子端接区域电镀材料	金
端子制造	冲压成形
端子大小	1mm
压接类型	F型压接
典型额定电流 (A)	9
端子类型	公端
对接公端宽度	1 mm [ .039 in ]
接触面电镀	锡 (Sn)
对接公端厚度	.64 mm [ .025 in ]
线缆端接方法	压接
产品端接到	导线
兼容的绝缘直径范围	1.1 – 1.65 mm [ .043 –.065 in ]
线径 (AWG)	24 – 22
线径 (mm²)	.22 –.35
线径查找 (mm²)	.22,.25,.35
线径查找 (AWG)	22, 23, 24
公端长度	24.45 mm [ .96 in ]
绝缘选项	非绝缘
与电线基础材料兼容	铜
与机构/标准产品兼容	SAE/USCAR - 2, USCAR - 21
端子传导	0 – 24 A（低功率）
采购渠道	1438299-2现货
原厂数据手册	1438299-2数据手册.PDF

二、1438299-2配套型号

配套型号	产品图
1393367-2
更多配套型号查询	1438299-2配套型号大全

三、1438299-2适用领域

泰科1438299-2是一款低功率公端连接器，凭借其金电镀端子和F型压接工艺，适用于以下场景：

汽车电子：符合SAE/USCAR-2、USCAR-21标准，适配车载传感器、控制模块及线束连接，支持24-22 AWG铜导线(0.22-0.35mm²)，满足发动机舱、仪表盘等干燥环境的低电流(0-24A)传输需求。

工业设备：用于PLC、机器人等设备的信号与电源连接，冲压成形端子确保高可靠性，非密封设计适用于洁净车间或干燥生产线。

消费电子：如家电控制板、电源适配器，兼容小线径导线(1.1-1.65mm²绝缘层)，简化组装流程，支持自动化压接生产。

医疗仪器：低功率传导特性适配精密设备的传感器或监测电路，金电镀提升抗氧化性，延长使用寿命。

关键优势：

高兼容性：适配主流汽车与工业标准，支持多场景应用。

高效安装：F型压接+卷盘封装(11000件/卷)，降低批量生产成本。

耐久设计：金电镀端子端接区增强导电性与抗腐蚀能力，适合长期稳定运行环境。

四、1438299-2常见问题与解决方案

问题：接触电阻异常升高

原因：端子压接不牢固、金电镀端接区氧化或导线线径超出兼容范围(24-22 AWG)。

解决方案：

使用专用压接工具确保F型压接完全到位，避免端子与导线接触不良。

定期清洁端子接触面，防止氧化影响导电性;若长期暴露于腐蚀性环境，需缩短维护周期。

问题：插拔力过大或卡滞

原因：端子尺寸公差偏差(1mm宽度×0.64mm厚度)导致对接不匹配，或锡电镀接触面磨损。

解决方案：

检查公端厚度与母端兼容性，确保对接公差在标准范围内(如USCAR-21规范)。

使用润滑剂辅助插拔，避免暴力操作;若端子磨损严重，需更换新件。

问题：潮湿环境下的绝缘失效

原因：非密封设计导致水分渗入，影响锡电镀接触面的导电性能。

解决方案：

在湿度较高场景(如车载线束)中，外加防水胶套或热缩管增强防护。

定期检测绝缘电阻(应达数百兆欧级)，及时更换受潮部件。

问题：电流过载引发温升

原因：实际电流超过额定值(9A)，导致端子温升超过材料耐受范围(PA GF耐温-40～120°C)。

解决方案：

严格按额定电流使用，避免长期满载运行;若需高功率传输，选择更高规格连接器。

监测工作温度，确保环境温度+温升≤120°C。

问题：批量生产中的压接一致性差

原因：卷盘封装(11000件/卷)可能导致压接机参数偏移，影响端子成形质量。

解决方案：

定期校准压接设备，确保冲压成形深度与压力符合标准。

分批次抽检端子压接效果，不合格品需返工或报废。

注意事项：

兼容SAE/USCAR标准，但需避免与非标母端混用，防止机械损伤。

金电镀端子端接区可提升抗氧化性，但长期暴露于硫化环境仍需额外防护。
