泰科2-2298721-3是一款用于信号传输的缆到缆母端子护套连接器，具备4位双行设计，中心线间距4mm。其端子接触件和射频中心端子均镀银，外部端子镀锡，确保高导电性和抗腐蚀性；工作电压60VDC，最大电流3A，阻抗50Ω，适用于同轴电缆应用。主体材料为PA66 GF30，尺寸紧凑（长18.8mm，宽11.1mm，高14mm），直式电缆出口和180°出线角度优化布线便利。工作温度范围-40°C至105°C，弹簧锁机制提供稳固锁定，电缆安装方式支持自由悬挂，无密封和屏蔽特性简化设计。
一、2-2298721-3中文手册
| 分类 | 详情 |
|---|---|

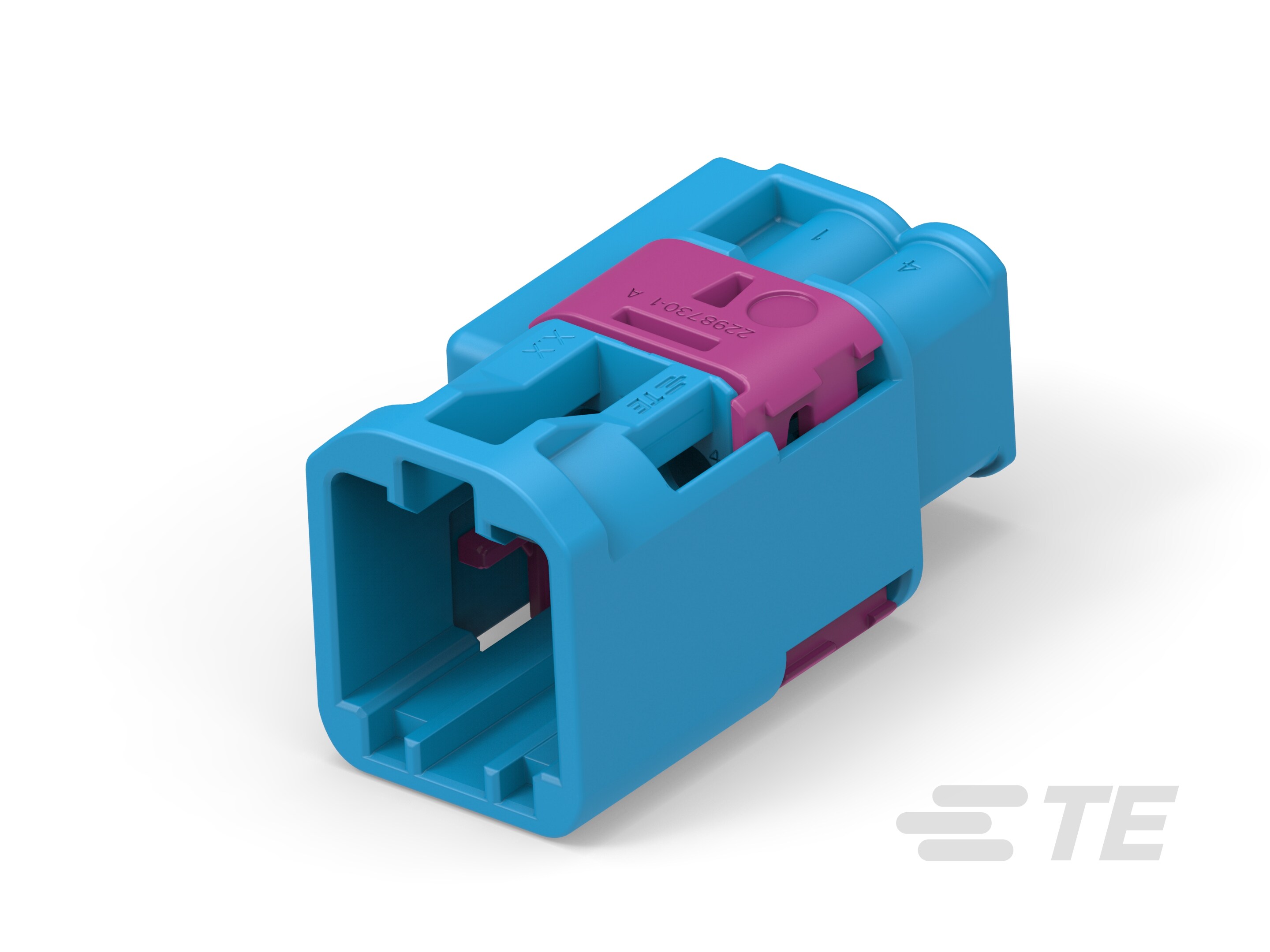

| 产品图 |
|
| 产品型号 | 2-2298721-3 |
| 主要锁定特性 | 端子上 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 2 |
| 弹簧锁 | 带有 |
| 位数 | 4 |
| 阻抗(Ω) | 50 |
| 工作电压(VDC) | 60 |
| 电缆出口类型 | 直式 |
| 主体材料 | PA66 GF30 |
| 出线角度 | 180° |
| 连接器和键控代码 | C |
| 端子类型 | 插座 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 银 (Ag) |
| 射频连接器中心端子电镀材料 | 银 (Ag) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .4mm[.015in] |
| 端子额定电流（最大值）(A) | 3 |
| 线缆端接方法 | 压接 |
| 接合固定 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 淡蓝色 |
| 中心线（间距） | 4mm[.157in] |
| 连接器高度 | 14mm[.55in] |
| 产品长度 | 18.8mm[.74in] |
| 产品宽度 | 11.1mm[.43in] |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 封装方法 | Box |
| 封装数量 | 2700 |
| 电介质材料 | 无 |
| 能够保证连接器位置 | 是 |
| 采购入口 | 2-2298721-3现货 |
| 原厂手册 | 2-2298721-3数据手册.PDF |
二、2-2298721-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 2-2362803-3 |
 |
| 2362803-3 |
 |
| 更多配套型号查询 | 2-2298721-3配套型号大全 |
三、2-2298721-3适用领域
泰科2-2298721-3连接器基于其紧凑结构、耐环境特性及信号传输稳定性，适用于以下专业领域：
1. 工业自动化控制
- PA66-GF30材质壳体（耐温-40℃至105℃）结合180°直式电缆出口，适配高振动环境下的设备内部布线，4mm间距双排布局支持密集型信号传输，保障PLC、传感器等设备的稳定电气连接。
- 弹簧锁机构确保端子持久锁定，避免机械振动导致的接触失效。
2. 车载电子系统
- 键控代码C设计防止误插接，50Ω阻抗匹配精准传输高频信号，适用于车载娱乐系统、ECU控制单元等场景；锡镀层端子及银接触点提升导电抗腐蚀性，满足3A电流的传感器与控制器连接需求。
- 自由悬挂安装方式简化线束装配，适配汽车线缆布局空间限制。
3. 能源设备与户外设施
- -40℃至105℃宽温域耐受能力适配风力发电机组、光伏逆变器等户外设备；淡蓝色壳体在工业环境中提供醒目标识，直式电缆出口增强防尘防潮性能。
- 同轴电缆适配能力保障高频信号传输完整性。
4. 医疗设备内部连接
- 无卤素材料符合医疗安全标准，可维修端子结构简化设备消毒维护流程；紧凑尺寸（18.8×11.1mm）优化医疗仪器内部空间利用率，支持监护设备、诊断仪器的信号链路连接。
5. 通信与数据传输设备
- 双排4位布局平衡连接密度与干扰抑制，50Ω阻抗确保路由器、基站等设备的射频信号传输质量；压接端接工艺提升线缆连接的机械强度与电气可靠性，适应机柜内高频振动环境。
该连接器通过弹簧锁固位、宽温域材料及高频优化设计，在复杂工况下维持信号稳定性，淡蓝色壳体进一步强化设备装配时的快速辨识需求。
四、2-2298721-3常见问题与解决方案
1. 电缆安装松动风险
问题：自由悬挂式安装缺乏机械固定点，在振动或外力牵引下易导致连接器位移或脱落。
方案：
- 增设应力消除附件（如线缆绑带或卡扣结构），确保线缆受力点均匀分散；
- 在设备布局中增加支撑支架，降低连接器接口处的机械应力。
2. 环境密封性不足
问题：因标准设计未配置密封功能（产品参数标注"可密封:否"），在湿度＞80%RH或粉尘环境中易侵入污染物。
方案：
- 定期清理接口区域，避免颗粒物堆积影响电气接触；
- 外部增套硅胶防护套管，或选用兼容的防水胶填充间隙；
- 控制安装环境湿度，必要时采用局部干燥措施。
3. 端子接触失效
问题：1.2mm母端子在压接超差（超出±0.2~0.5mm公差）或氧化后接触电阻升高，导致信号传输异常（额定电流≤3A）。
方案： - 定期以精密电子触点清洁剂处理氧化层；
- 更换受损端子时优先选用镀银（Ag）型号以提升耐腐蚀性。
4. 尼龙外壳高温形变
问题：PA66 GF30材质外壳在＞105°C环境（接近工作温度上限）或接触化学溶剂时可能软化变形。
方案：
- 避开强酸/碱环境及热源辐射区域安装；
- 高温工况（＞90°C）建议改用金属外壳替代型号；
- 每季度检查外壳结构完整性，关注卡扣部位是否变形。
5. 键控匹配错误
问题：键控代码"C"未与公端对应型号（如代码A/B）强制对插时，易因端子排列错位引发短路。
方案：
- 连接前双重确认公-母端键控代码一致性；
- 使用带防呆设计的导向夹具辅助插合，避免偏斜受力；
- 实施插接后拉力测试（标准值≥15N）。
补充设计建议：该型号属信号传输用同轴连接器（阻抗50Ω），在医疗/工业场景中需注意：
① 避免与电源线路并行布缆，防止串扰；
② 线缆弯曲半径＞8倍线径以保持阻抗稳定。
