泰科2302455-7是一款单排5位母端子护套连接器，壳体为淡棕色，标称电压60V，适用工作温度范围宽达-40℃至105℃（-40℉至221℉）。其核心特性采用端子端接锁定机制，而非连接器整体锁定设计。该型号不具备密封能力，且无法确保连接器位置固定。典型应用场景为电线与电缆的电气连接，在工业设备、汽车电子及自动化控制系统中可提供稳定可靠的电气互连解决方案，尤其适用于空间受限且需承受宽温环境的布线需求。

一、2302455-7中文手册

分类	详情

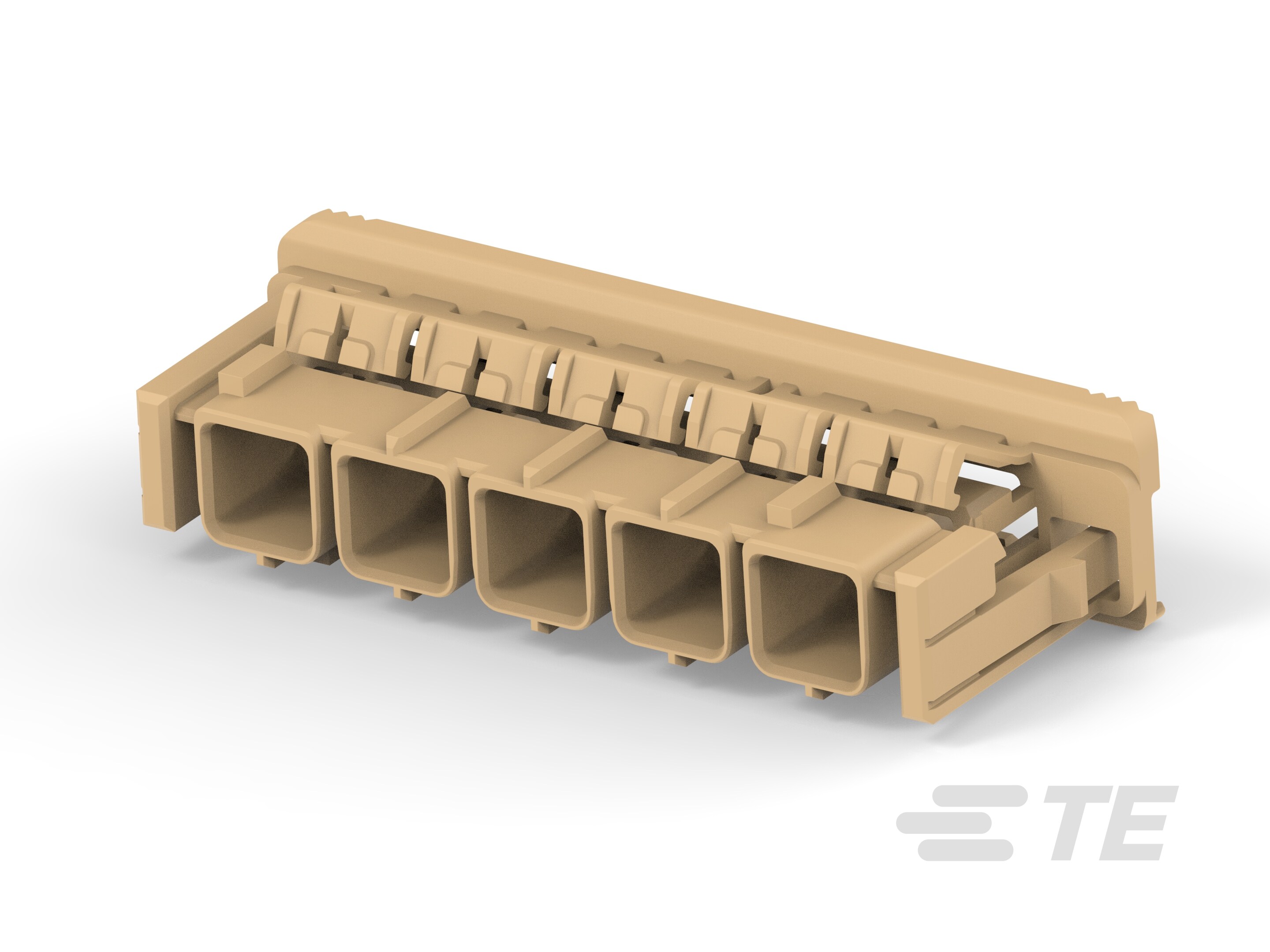

产品图
产品型号	2302455-7
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	5
标称电压架构(V)	60
连接器和键控代码	J
壳体颜色	淡棕色
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
能够保证连接器位置	否
采购入口	2302455-7现货
原厂手册	2302455-7数据手册.PDF

二、2302455-7配套型号

配套型号	产品图
2302515-9
更多配套型号查询	2302455-7配套型号大全

三、2302455-7适用领域

泰科2302455-7连接器凭借其耐用结构、精确对齐机制及宽泛的温度适应性，适用于多种高要求场景，具体包括以下领域：

1. 工业自动化与机械控制：母端子护套设计及工作温度范围-40°C至105°C(-40°F至221°F)确保在车间高振动与温变环境中稳定运行，1行5位布局紧凑集成传感器与控制链路。

2. 汽车电子系统：键控代码J提供端子精准对准，防止车载线束接口误插，60V电压架构适配ECU与电缆传输需求，保障车载安全性和可靠性。

3. 户外能源设备：淡棕色壳体便于快速识别，宽温(-40°C至105°C)适应太阳能逆变器或风力发电机组等户外环境，简化电缆布局和维护流程。

4. 医疗仪器与设备：耐温特性支持设备内部稳定连接，可维修结构优化消毒流程，但需注意防液体设计受限（可密封否）。

5. 通信与数据传输：1行5位高密度布局支持路由器或基站内部信号传输，有效平衡空间效率与抗干扰能力。

该连接器通过键控对齐与端子锁定机制，实现复杂场景下的长期稳定连接，淡棕色壳体进一步提升工业应用中的辨识度。

四、2302455-7常见问题与解决方案

1. 安装稳定性不足

问题：因壳体结构缺乏物理定位保障（"能够保证连接器位置 否"），在振动场景中易发生移位或脱落。

方案：增设机械固定装置（如面板卡扣或导轨锁），并在电缆出口处加装应力消除夹，确保外力不直接作用于端子焊接点。

2. 环境防护缺陷

问题：明确标注"可密封 否"表明不具防水防尘功能，在潮湿/粉尘环境中易引发短路。

方案：部署于恶劣环境时需采用三级防护：

- 加装防护等级≥IP65的防尘罩

- PCB涂覆三防漆

- 控制环境湿度≤80%RH（适配工作温度-40~105℃极限）

3. 端子接触失效

问题：1.2mm母端子在压接不良或氧化时接触电阻增大，影响60V架构下的电流传输。

方案：执行压接工艺双验证：

- 压接高度公差控制在±0.15mm内

- 使用氧化层清除工具（接触电阻≤5mΩ为验收标准）

- 每500次插拔后实施端子弹性检测

4. 外壳结构损伤

问题：淡棕色尼龙壳体在持续>95℃工况下（接近105℃上限）可能变形，强酸环境加速老化。

方案：实施温度梯度管理：

- 连续工作温度建议≤80℃

- 酸蚀环境必须改用金属屏蔽外壳型号

- 建立季度外观检查机制（重点观察卡扣形变）

5. 键控匹配错误

问题：键控代码J未与公端精确对准时，单排5位结构易发生错位插接。

方案：采用轴向定位辅助工装，安装时执行双重确认：

- 键槽J标识与公端角度偏差≤0.5°

- 端子序列号对应验证

技术参数应用要点

- 电压架构：60V设计需确保相邻端子爬电距离≥1.5mm

- 温度管理：高温区建议降额使用（每升高10℃电流负载减少15%）

- 机械寿命：尼龙材料插拔寿命约2500次（金属外壳型号可提升至8000次）

本说明严格依据连接器物理特性及电气规范编写，运维方案已涵盖防护、检测、寿命管理三大维度。
