泰科TE 2-2312192-9连接器中文手册_现货采购_配套型号指南
泰科2-2312192-9是一款单极单行母端护套型缆对缆连接器，采用180°出线角度设计，适用于RTK 031电缆的压接端接。其核心特性包括键控代码Z识别、φ0.4mm插针适配规格及IP级密封防护能力，壳体为水蓝色。该连接器通过端子上置锁定机制确保稳固连接，工作温度覆盖-40°C至+105°C严苛环境（对应-40°F至+221°F），支持105°C峰值高温持续运行。作为自由悬挂式电缆安装器件，它兼具防尘防潮性能与机械可靠性，适合需稳定电气连接的工业场景，符合泰科电子高可靠性标准。
一、2-2312192-9中文手册
| 分类 | 详情 |
|---|---|

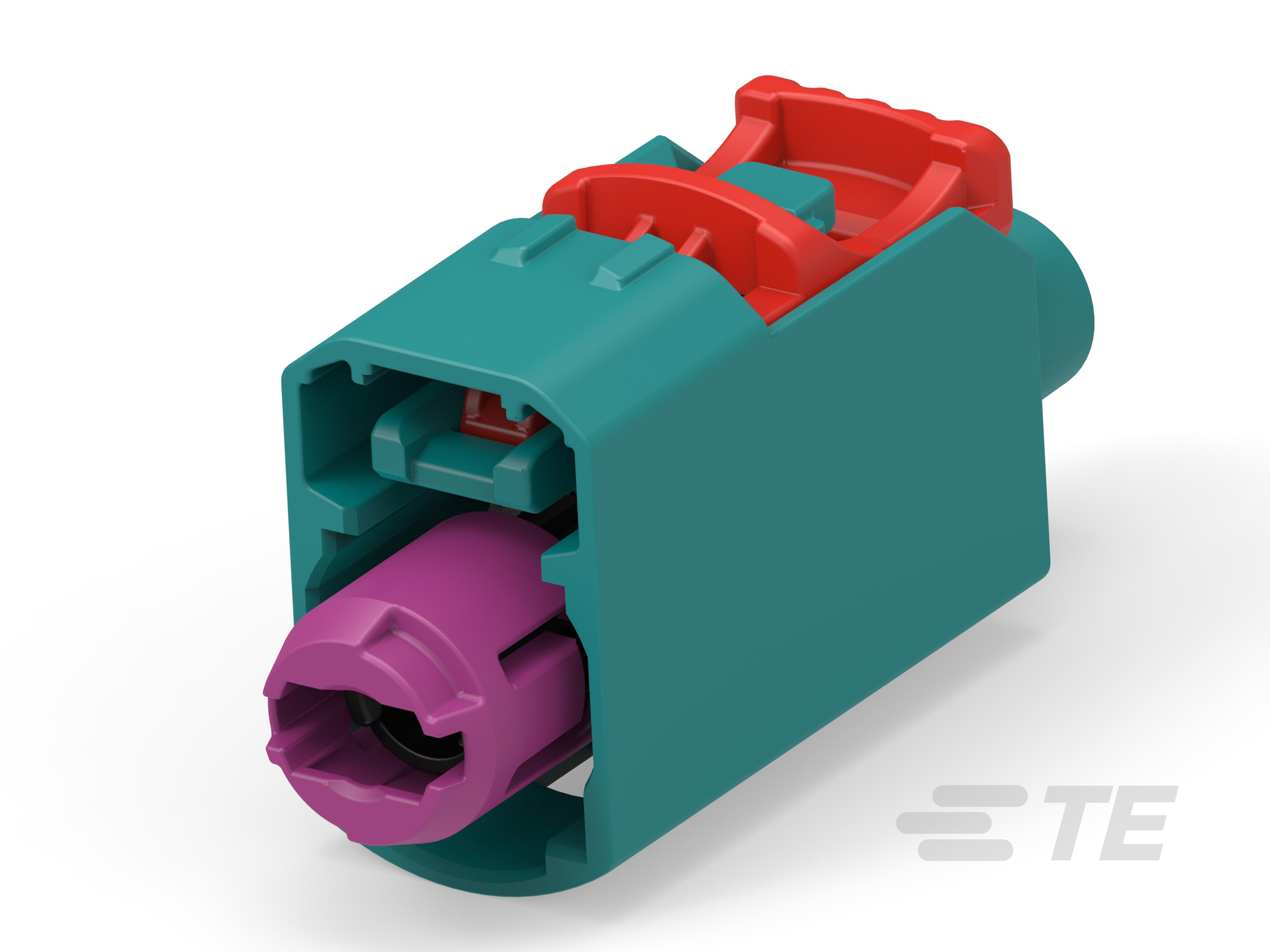

| 产品图 |
|
| 产品型号 | 2-2312192-9 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 缆到缆 |
| 可密封 | 是 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | Z |
| 接合插针直径 | .4mm[.015in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 水蓝色 |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 是 |
| 采购入口 | 2-2312192-9现货 |
| 原厂手册 | 2-2312192-9数据手册.PDF |
二、2-2312192-9配套型号

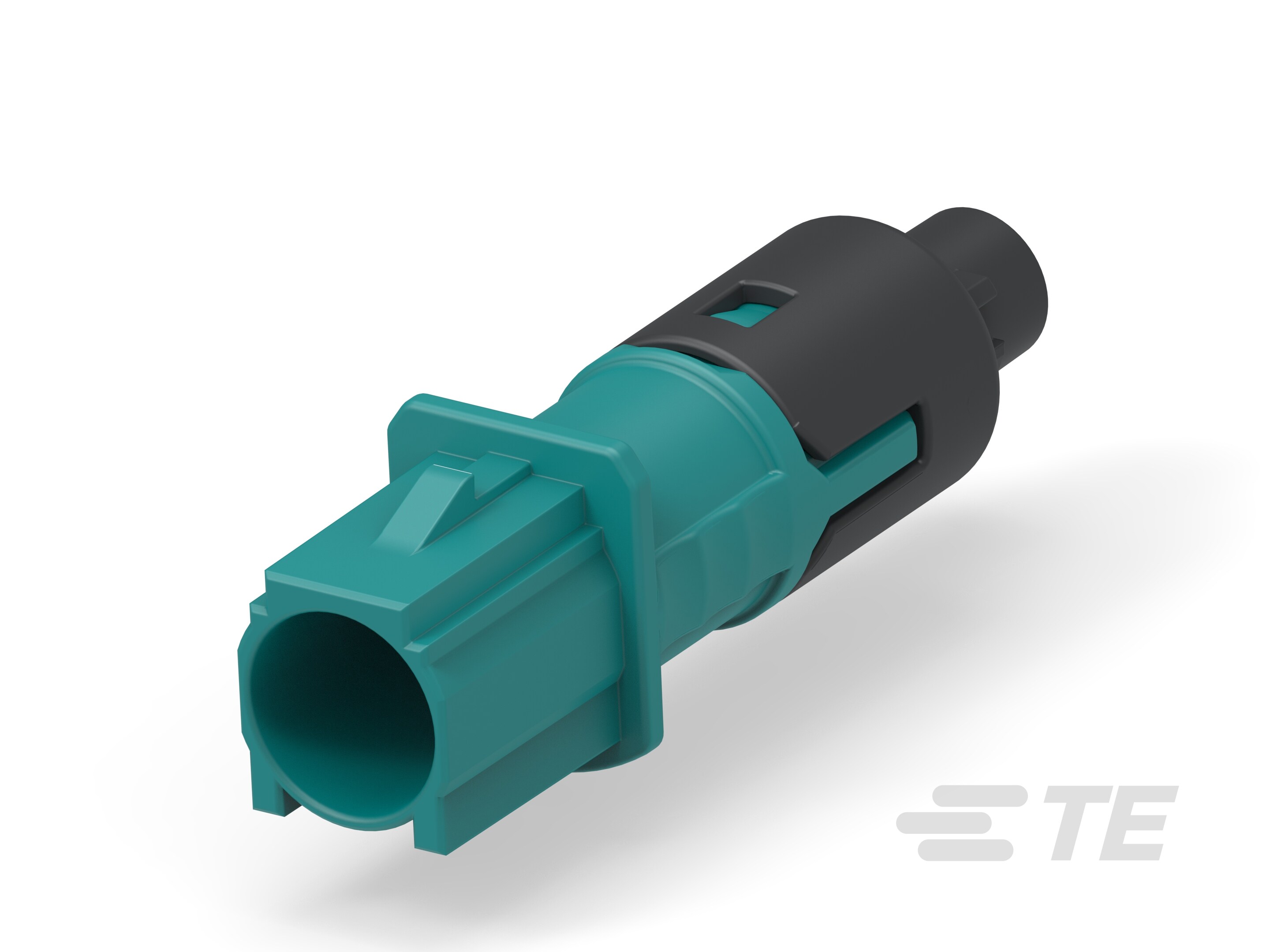

| 配套型号 | 产品图 |
|---|---|
| 3-2312193-9 | 暂无 |
| 2312193-9 |
|
| 4-2312193-9 | 暂无 |
| 更多配套型号查询 | 2-2312192-9配套型号大全 |
三、2-2312192-9适用领域
1. 工业控制与传感器系统
具备105℃高温耐受能力与IP67密封防护，有效应对工厂环境中的粉尘、潮湿及温度波动。180°出线设计与自由悬挂安装方式适配机械设备的紧凑布线需求，保障传感器信号在振动环境中的稳定传输。
2. 汽车电子线束模块
键控代码Z提供精准防误插机制，1位单行布局简化线束集成。压接端接确保导线连接可靠性，满足车载控制单元辅助线路等对空间利用率要求较高的场景。
3. 户外能源设备互联
-40℃至105℃宽温域运作能力结合IP67防护等级，可抵御风雨侵蚀及极端温差。水蓝色壳体在自然环境中具有辨识度，适合光伏汇流箱、小型风机控制盒等半封闭设备的内部线缆对接。
4. 医疗设备辅助电路
无铅化压接工艺符合医疗电气安全规范，密封结构可防止消毒液体渗入。单点连接特性适用于监护设备参数传感模块等低密度信号传输场景。
5. 通讯设备基础布线
RTK 031电缆兼容性支持基础数据传输需求。应力消除设计提升线缆抗弯折能力，适配路由器、交换机等设备的内部跳线固定连接。
该连接器通过键控锁定、全密封结构及宽温域性能，在振动、湿热等复杂工况中维持持久连接稳定性，壳体配色方案兼顾工业场景中的快速识别需求。
四、2-2312192-9常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂安装方式缺乏固定支撑点，长期暴露于振动或外部应力时易导致连接器脱离或电缆拉扯。
方案：集成应力消除附件（如卡扣或绑带），优化电缆受力分布，或在安装点增设支撑结构以分散机械应力。
2. 密封性不足
问题：可密封设计受限于安装精度和环境因素（如高湿度或污染物侵入），密封面未充分贴合时可能失效。
方案：严格校验密封件安装到位，定期清洁接口表面，辅以硅基密封材料增强防护，并控制环境湿度（建议维持≤80% RH）。
3. 端子接触不良
问题：压接端子的工艺误差（如高度超差）或氧化问题引发接触电阻升高，影响信号传输稳定性。
方案：遵循压接公差标准（推荐±0.2mm范围），使用无损伤工具清除氧化层，及时更换性能劣化端子。
4. 外壳变形或性能衰退
问题：塑料外壳在接近上限工作温度（105°C）或化学暴露环境下易软化、变形或加速老化。
方案：避开强腐蚀性介质，高温场景下优先采用金属外壳替代方案，执行定期外观检测以确认完整性。
5. 键控对准偏差
问题：键控代码Z未与公端正确匹配时，端子排列错位导致连接失败或不稳定。
方案：预安装阶段核实键控标识和端子顺序，应用对准夹具辅助定位，确保插合过程精准无误。
