泰科2320663-3是一款单行4位母端子护套连接器，专为电缆端接设计，采用自由悬挂式安装，无尖刃主体结构，提升操作安全性。壳体为蓝色，键控代码C确保插接防误对位，但不支持密封或屏蔽功能，工作温度范围为-40°C至105°C，适用工业或电子领域的电缆端接场景。该连接器不具备位置固定功能，主要服务于标准连接需求，可靠性高，但需避免暴露于潮湿或强电磁环境。

一、2320663-3中文手册

分类	详情

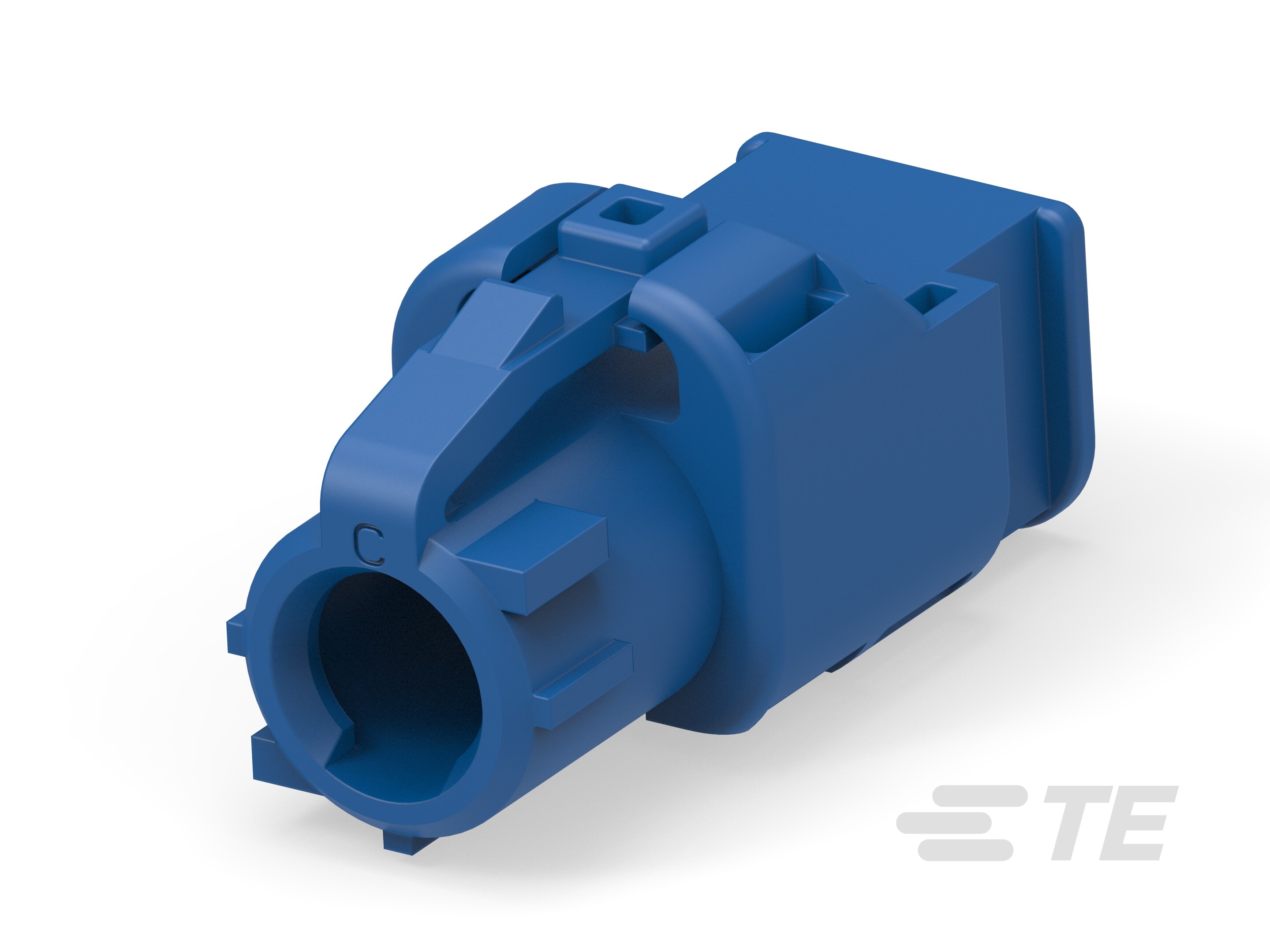

产品图
产品型号	2320663-3
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	4
连接器和键控代码	C
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	蓝色
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2320663-3现货
原厂手册	2320663-3数据手册.PDF

二、2320663-3配套型号

三、2320663-3适用领域

1. 工业控制系统

宽温耐受性（-40°C至105°C）与自由悬挂安装设计，适配工厂自动化设备的电缆管理系统，在机械臂、PLC控制柜等高振动场景中保障4位信号线路的稳定传输，蓝色壳体便于设备内部快速识别布线。

2. 车载电气架构

键控代码C特性有效防止线束装配中的端子错插，1.2mm端子对接精度确保车载ECU、传感器接口等关键节点在持续振动环境下的连接可靠性，满足汽车电子105°C高温工况需求。

3. 能源设备连接

无密封设计但满足基础防护标准，兼容光伏逆变器、风电控制单元等能源设备的内部低压布线，自由悬挂结构优化机柜紧凑空间内的电缆走向管理，耐低温特性（-40°C）适应北方户外设备运行环境。

4. 通信设备布线

单行4位布局（间距3.96mm）平衡连接密度与电磁兼容性，支持路由器、交换机等通信设备的板端到线缆信号传输，蓝色壳体在复杂线束中提供视觉区分标识。

5. 医疗设备内部连接

可拆卸端子结构便于设备维护与线路更换，宽温范围适应医疗仪器消毒温度波动，无尖锐边缘设计降低安装损伤风险，满足医疗设备内部低压线缆的模块化连接需求。

该连接器通过键控防呆机制与工业级温度适应性，确保振动场景下的4位信号稳定传输，自由悬挂式安装结构优化空间受限设备的线缆管理效率，蓝色壳体显著提升设备检修时的线路辨识度。

四、2320663-3常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂式安装缺乏固定支撑点，振动或外力作用时易导致连接器移位。

方案：添加应力消除附件（如卡扣或绑带）均匀分散电缆负载，同时建议配置支撑结构强化整体稳定性。

2. 密封性不足

问题：不可密封设计在湿度偏高环境（如湿度>80%RH）易使污染物渗入端子界面。

方案：定期清洁密封区域，应用硅胶密封圈提升临时防水性，并控制环境湿度至建议范围（≤80%RH）。

3. 端子接触不良

问题：母端子压接高度超出公差或氧化导致电阻波动，影响电信号传输可靠性。

方案：严格执行压接公差（±0.2~0.5mm），采用专业工具清除氧化物，必要时替换端子确保电气性能。

4. 外壳变形风险

问题：标准材料在接近高温上限（105°C）或化学品暴露下可能出现壳体变形。

方案：避免强酸/碱环境接触，高温场景下升级为金属外壳替代品，并通过定期检查维持外壳完整性。

5. 键控错位或对准偏差

问题：键控代码C未精确匹配公端插头，造成插接失效或连接不稳。

方案：插接前核对键控代码及端子排列顺序，使用对准工具辅助定位确保精准互锁。
