泰科TE 2324148-3连接器中文手册_现货采购_配套型号指南

泰科2324148-3是一款高性能信号连接器，采用母端子护套设计，支持4位端接、90°出线角度和2mm中心间距。其可密封壳体搭配屏蔽结构，有效保障信号传输完整性，适用于工业自动化等高干扰环境。连接器以电缆安装方式（自由悬挂）为主，蓝色外观，工作温度范围宽达-40°C至105°C，能适应恶劣工况。无尖刃主体设计确保安全操作，虽不具备位置保证，但体现泰科在高速数据传输领域的可靠性。

一、2324148-3中文手册

分类	详情

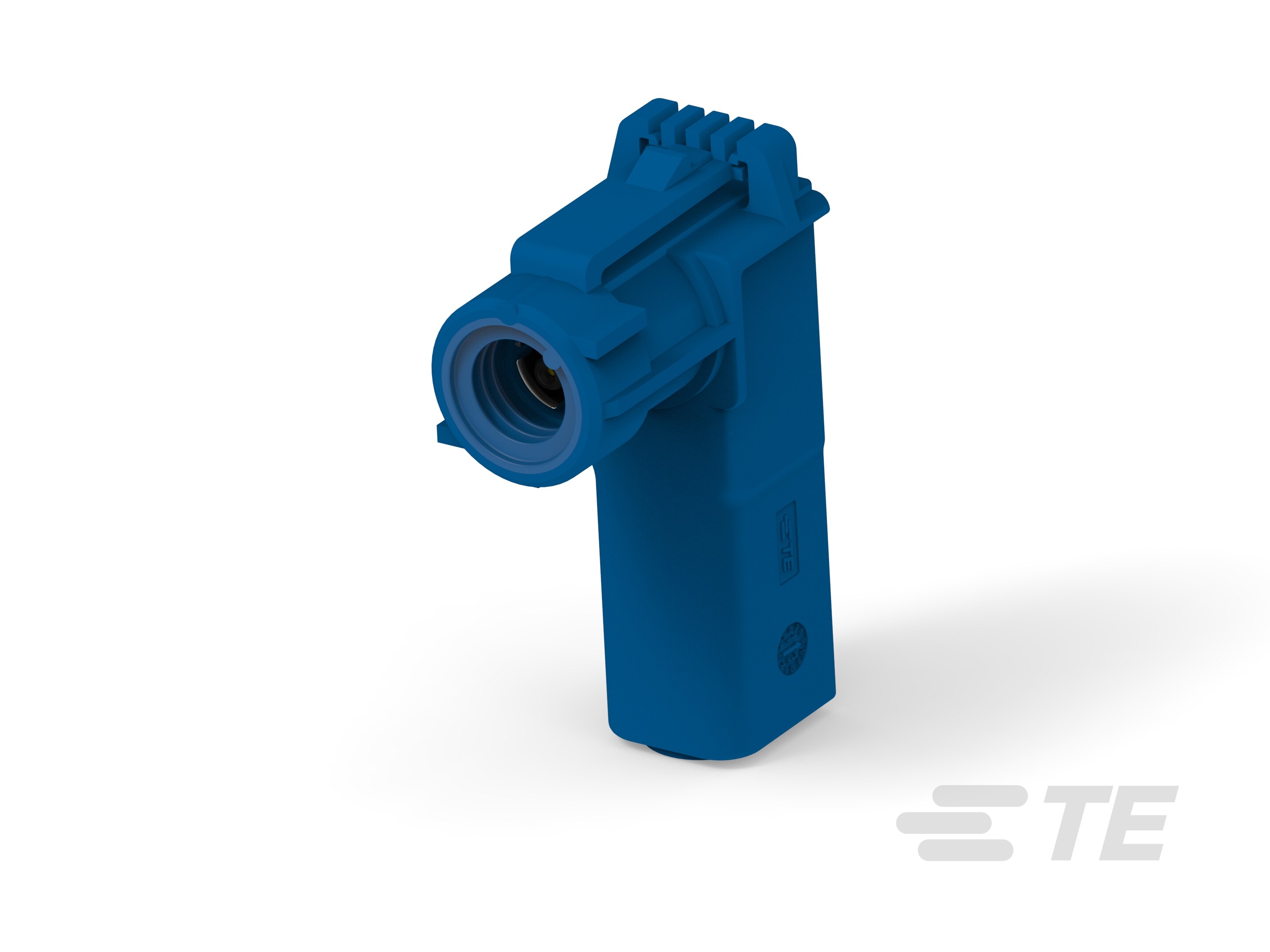

产品图
产品型号	2324148-3
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	4
出线角度	90°
连接器和键控代码	C
接合插针直径	.6mm[.024in]
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	蓝色
中心线（间距）	2mm[.079in]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
能够保证连接器位置	否
采购入口	2324148-3现货
原厂手册	2324148-3数据手册.PDF

二、2324148-3配套型号

三、2324148-3适用领域

泰科2324148-3连接器凭借其耐用性、宽工作温度范围、防护密封设计及精准键控特性，广泛应用于以下领域：

1. 工业自动化与机械控制：尼龙护套结构与工作温度范围-40°C至105°C适应工厂或制造车间的高温、高振动环境，可密封设计防护多尘、潮湿条件，支持传感器与控制单元的信号稳定传输，确保自动化系统的可靠运作。

2. 汽车电子系统：键控代码C与0.6mm接合插针精准对准机制防止误插，90°出线角度优化车内狭小空间布局，如发动机控制单元或线束接口，保障行车安全性和控制信号的完整性。

3. 户外能源设备：工作温度范围覆盖极端天气（-40°C至105°C），自由悬挂安装适配太阳能逆变器或风力发电机组的紧凑电缆管理，可密封特性抵御雨水、沙尘侵袭，蓝色壳体便于户外设备辨识和定位。

4. 医疗仪器与设备：密封设计降低液体渗入风险，屏蔽功能减少干扰，无尖刃主体结构简化清洁和维护流程，适用医疗内部布线如监测设备或诊断仪器，确保高频信号传输的稳定性。

5. 通信与数据传输：屏蔽设计优化信号完整性，1行4位布局（2mm间距）平衡连接密度与抗干扰性能，适配路由器、基站等设备内部的线到线或线到板连接，保障高速数据传输的准确性和效率。

该连接器通过键控代码C、应力消除设计及防护密封机制，在复杂场景中实现长期可靠连接，蓝色壳体进一步增强工业环境中的快速识别能力。

四、2324148-3常见问题与解决方案

泰科2324148-3连接器常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂式安装缺乏固定支撑点，易受振动或外力拉扯导致连接器位移或脱落。

方案：添加应力消除附件（如卡扣、绑带），确保电缆受力均匀分散，或增设支架/导轨固定连接器主体。

2. 密封性不足

问题：IP67防护依赖密封面紧密贴合，若安装倾斜或环境湿度过高（＞80%RH），可能导致水汽/污染物渗入。

方案：定期清理密封面残留物，使用硅胶密封圈增强防水性；控制环境湿度（≤80%RH），避免密封圈老化。

3. 端子接触不良

问题：母端子压接高度偏差或表面氧化导致接触电阻升高（温升异常），影响信号传输稳定性。

方案：按压接高度公差（±0.2~0.5mm）规范操作，用专用棉签蘸酒精清洁端子氧化层；若变形则更换端子。

4. 外壳变形或腐蚀

问题：尼龙6/6外壳在高温（＞105°C）或强酸/碱环境中易软化变形，屏蔽层功能受损。

方案：避免暴露于腐蚀性介质；高温场景改用金属外壳型号（如适用），定期目视检查外壳完整性。

5. 键控错位或对接偏差

问题：键控代码（C型）未与公端匹配或90°出线角度导致对准困难，引发插接失败或端子损伤。

方案：插接前核对公/母端键控代码（确保均为"C"），使用导向柱或辅助定位工具校准插合角度。

关键参数参考

- 键控代码：C

- 安装方式：自由悬挂（无固定点）

- 工作温度：-40 – 105°C

- 密封等级：IP67（需正确安装）

- 位宽/间距：4位/2mm
