泰科TE 2324148-2连接器中文手册_现货采购_配套型号指南

泰科2324148-2是一款专用于信号电路的4位母端子护套连接器，支持电缆端接并具备90°出线角度设计。该产品采用无尖刃主体，避免潜在损伤；可密封性增强防护，壳体白色便于辨识；键控代码B确保准确对插。工作温度范围从-40°C至105°C，配有屏蔽功能，适应工业环境如汽车或自动化设备的苛刻条件。电缆安装方式（自由悬挂）支持灵活布线，2毫米间距和0.6毫米插针直径优化高密度信号传输。整体设计强调耐久性和连接稳定性。

一、2324148-2中文手册

分类	详情

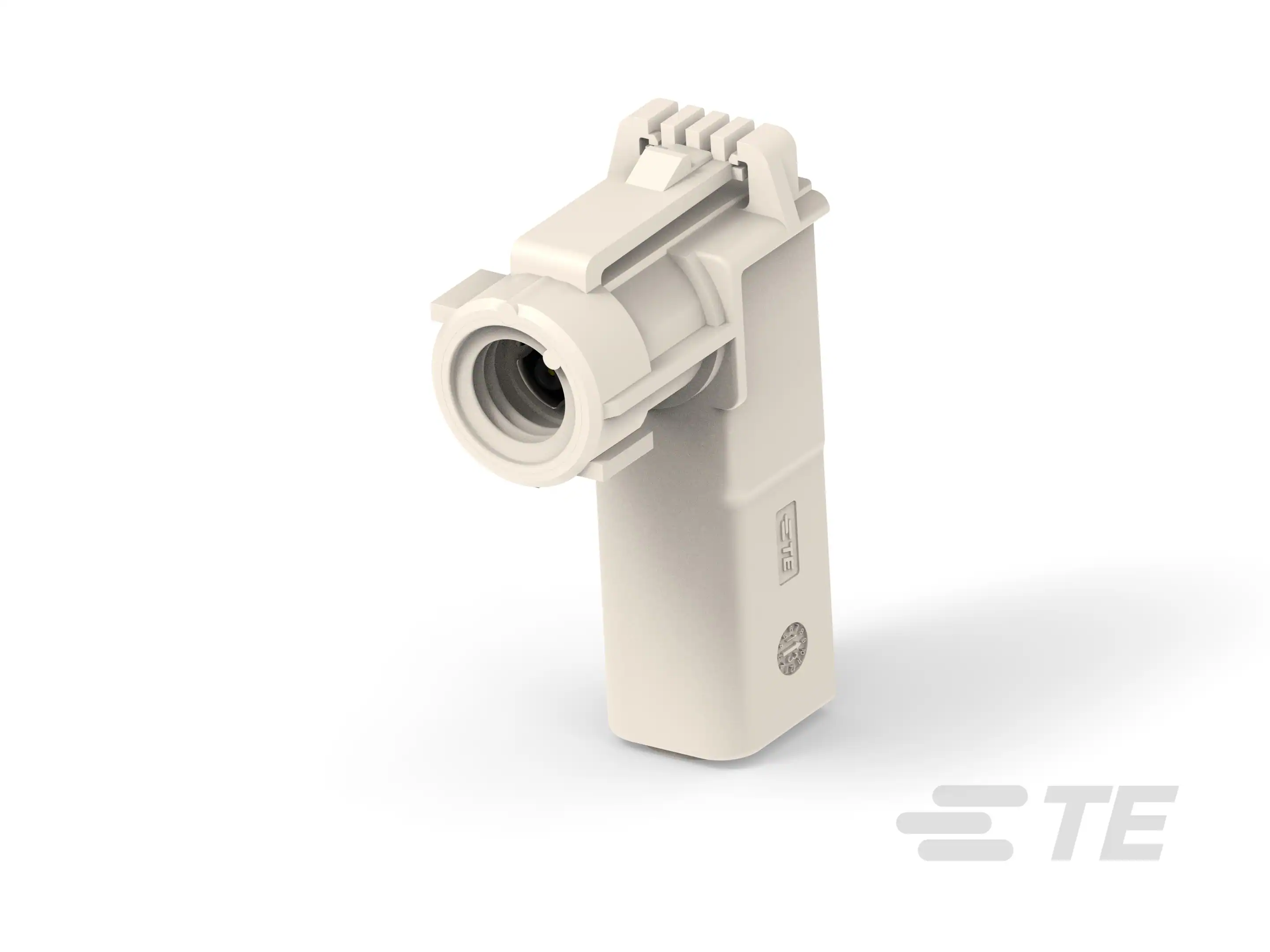

产品图
产品型号	2324148-2
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	4
出线角度	90°
连接器和键控代码	B
接合插针直径	.6mm[.024in]
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	白色
中心线（间距）	2mm[.079in]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
能够保证连接器位置	否
采购入口	2324148-2现货
原厂手册	2324148-2数据手册.PDF

二、2324148-2配套型号

三、2324148-2适用领域

泰科2324148-2连接器以其高可靠性、防护性能和精确设计，适用于多种复杂工业与电子环境。具体适用领域如下：

1. 工业自动化与机械设备控制：自由悬挂安装方式优化电缆布局，耐温范围达-40℃至105℃，结合屏蔽结构，有效抵抗高振动、电磁干扰，确保传感器信号和控制链路的稳定传输。

2. 汽车电子系统：键控代码B精确对准机制（接合插针直径0.6mm）可防止误插操作，适配车载ECU和线束接口等关键场景，提升行车安全性与信号完整性。

3. 户外能源设备：可密封设计和自由悬挂安装支持紧凑电缆管理，白色壳体增强恶劣环境（如雨水、沙尘）中的快速辨识，适用于太阳能设备或风力发电机组。

4. 医疗仪器与设备：耐温性能与可密封特性简化消毒流程，避免液体渗入风险，适合内部精密布线场景。

5. 通信与数据传输：单行4位布局（2mm间距）和屏蔽功能支持高频信号传输，适配路由器、基站等设备的密集连接需求，兼顾高密度与抗干扰能力。

该连接器通过键控对准、自由悬挂安装及宽温度耐受，确保在严苛条件下提供持久稳定连接，白色外壳进一步提升现场操作的可识别性。

四、2324148-2常见问题与解决方案

泰科2324148-2连接器的常见问题与解决方案

基于产品特性（包括电缆安装、可密封设计、母端子护套、键控代码B等）及行业通用实践，针对该款连接器在应用中可能遇到的问题，整理以下常见故障与解决策略。内容严格按照指定模板样式排版，每个点列出问题描述与具体方案，确保专业性与实用性。

1. 安装松动或脱落

问题：自由悬挂安装方式缺乏固定点，在振动或外力作用下易导致连接器移位或脱落。

方案：添加应力消除附件如卡扣或绑带，确保电缆均匀受力；或增加刚性支撑结构分散机械应力，提高连接稳定性。

2. 密封性不足

问题：密封性能依赖正确安装，若密封面未完全贴合或在高温高湿环境（湿度＞80%RH）下操作，可能渗入污染物影响性能。

方案：定期清洁密封面；安装时使用硅胶密封圈增强防水性；并控制环境湿度至80%RH以下。

3. 端子接触不良

问题：母端子压接不当或暴露于潮湿环境导致氧化，造成接触电阻异常，影响信号传输可靠性。

方案：按压接高度公差±0.2~0.5mm执行操作；用专用清洁工具清除端子氧化层；必要时更换端子以确保连接完整性。

4. 外壳变形或腐蚀

问题：外壳在接近温度上限（105°C）或腐蚀性液体环境中易变形（材料在持续高温下性能衰减）。

方案：避免强酸/碱暴露；高温应用中更换金属外壳型号；定期检查外壳是否有裂纹或变形，及时处理缺陷。

5. 键控错位或对准偏差

问题：键控代码B未与公端匹配（如排列顺序错误），导致连接不稳定或物理损伤。

方案：安装前核对两端键控代码与端子序列；使用对准工具辅助定位，确保精准对接。
