泰科TE 2-1554979-1连接器中文手册_现货采购_配套型号指南
泰科2-1554979-1是一款缆到板连接器，专用于印刷电路板水平面板安装。采用2行4位配置，间距2mm，配备键控代码C以防止误插。端子后镀锡处理增强导电性与耐腐蚀，最大电流额定值2.5A，通过通孔焊接实现稳定PCB端接。对接公端尺寸为宽度0.5mm、厚度0.4mm。灰色壳体设计不可密封且无屏蔽功能，工作温度范围-40°C至85°C，最大可达85°C，适用于工业电子设备的可靠连接需求。
一、2-1554979-1中文手册
| 分类 | 详情 |
|---|---|

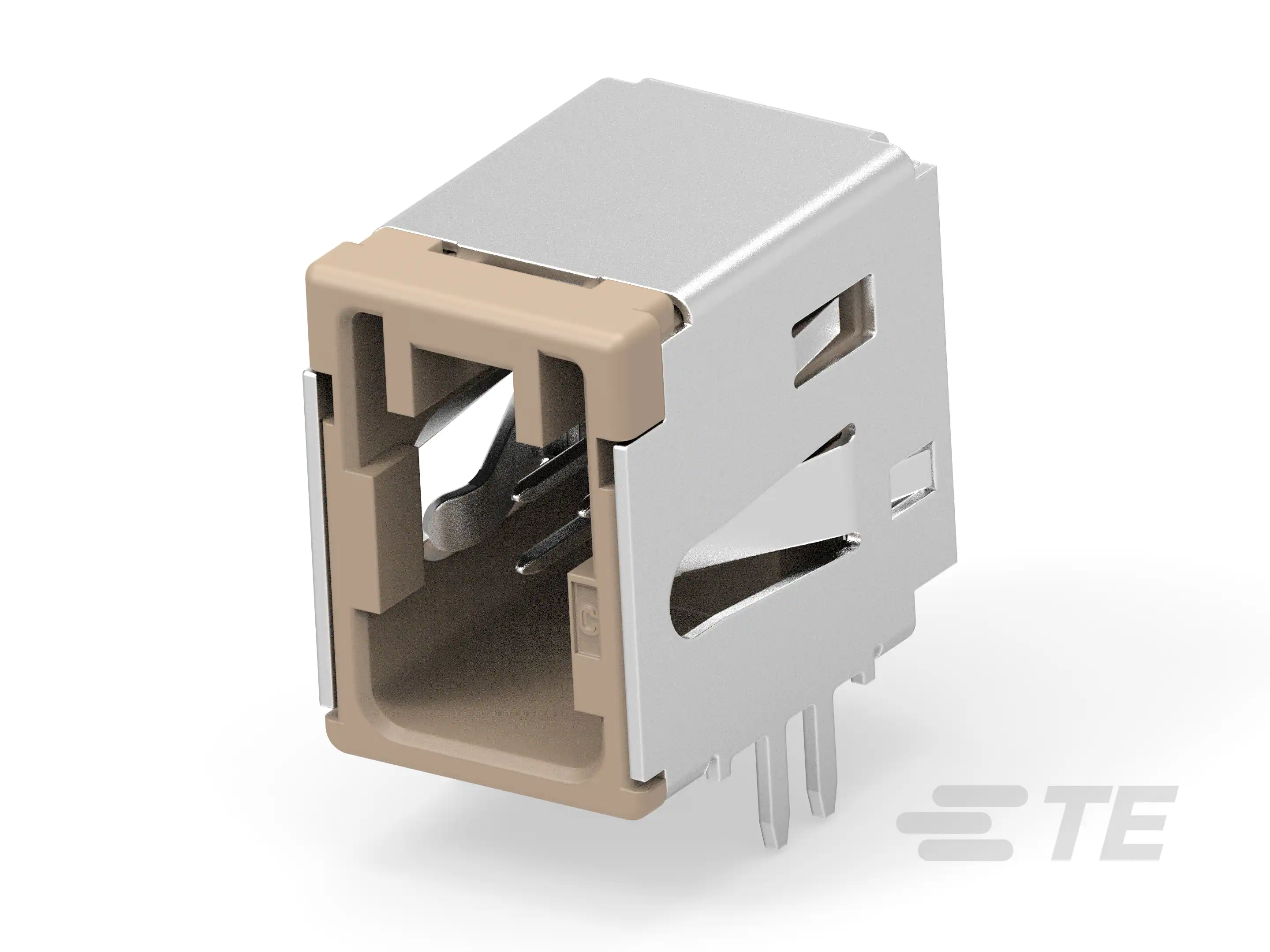

| 产品图 |  |
| 产品型号 | 2-1554979-1 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 水平 |
| 位数 | 4 |
| 连接器和键控代码 | C |
| 端子接触部电镀材料 | 后镀锡 |
| 对接公端宽度 | .5mm[.02in] |
| 对接公端厚度 | .4mm[.015in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| 连接器安装类型 | 面板安装 |
| 壳体颜色 | 灰色 |
| 中心线（间距） | 2mm[.078in] |
| 工作温度（最大值） | 85°C[185°F] |
| 工组温度范围 | -40 – 85°C[-40 – 185°F] |
| 屏蔽 | 否 |
| 采购入口 | 2-1554979-1现货 |
| 原厂手册 | 2-1554979-1数据手册.PDF |
二、2-1554979-1配套型号
| 配套型号 | 产品图 |
|---|---|

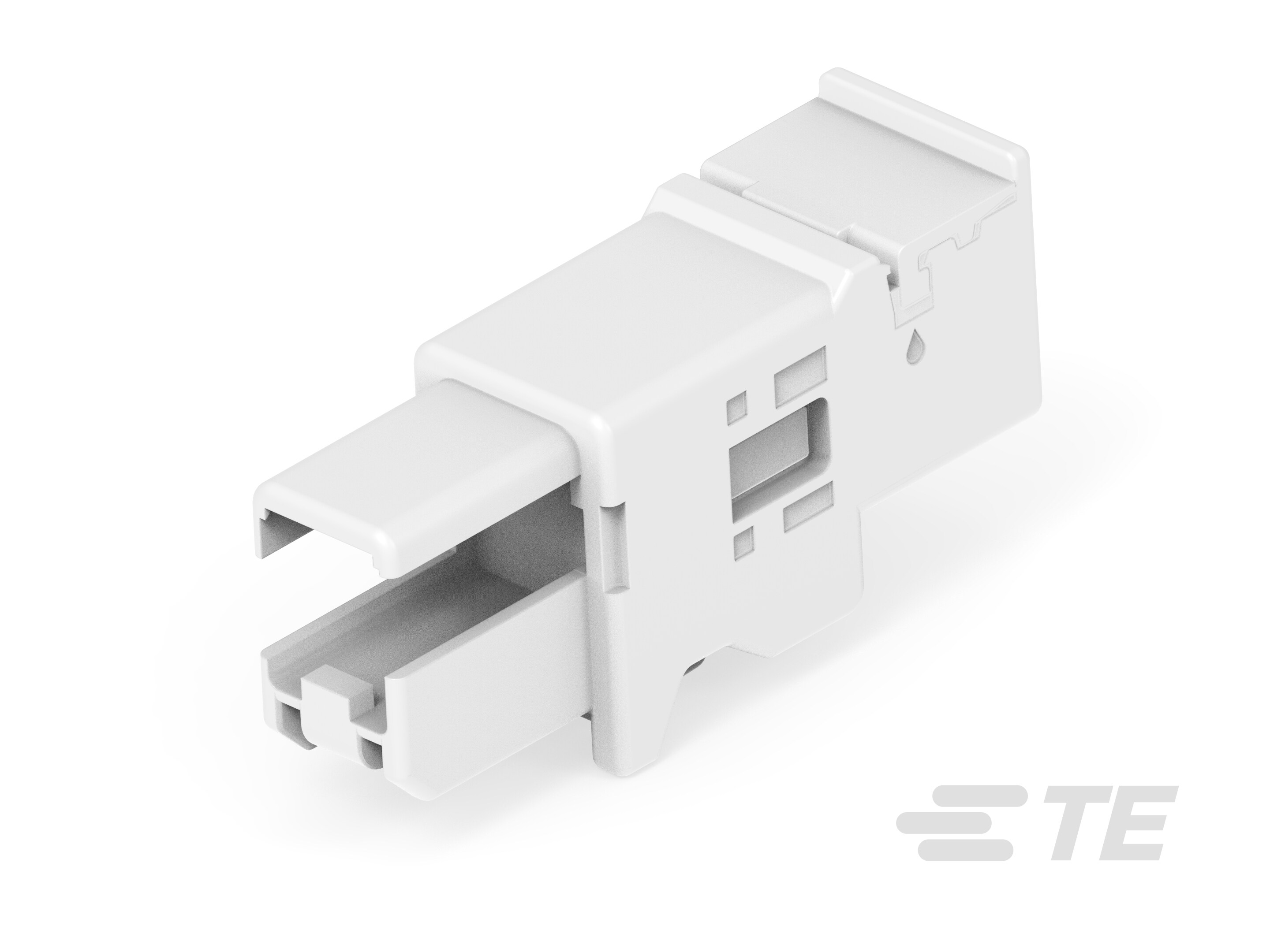

| 2293641-3 |  |
| 更多配套型号查询 | 2-1554979-1配套型号大全 |
三、2-1554979-1适用领域
泰科2-1554979-1连接器通过其紧凑结构、可靠电气连接及面板安装特性，适合以下应用场景：
1. 工业自动化与控制系统：通孔焊接固定增强抗振动能力，-40°C至85°C宽温范围适配PLC、传感器控制板等环境，2mm间距双行布局满足高密度布线需求。
2. 汽车电子线束接口：键控代码C确保端子精准对准，防止误插，适用车载ECU和仪表盘内部连接，2.5A低电流支持信号传输稳定性。
3. 消费电子设备：4位双行设计节省空间，水平PCB安装简化组装流程，适用于家电控制器或计算机外设主板的紧凑型连接。
4. 数据通信硬件：缆到板系统支持路由器、交换机内部信号链路，后镀锡端子提升抗腐蚀性，保障低电流数据传输可靠性。
5. 工业仪器与仪表：灰色壳体耐受多尘环境，通孔焊接确保长期稳固性，适配测试设备或控制面板的固定连接需求。
该连接器凭借键控机制、宽温适应能力及低电流稳定性，在紧凑型电子系统中提供高效可靠的互连解决方案。
四、2-1554979-1常见问题与解决方案
1. 安装松动或脱落
问题：缆到板结构采用面板安装方式，水平方向易受振动或外力作用，导致连接器与PCB接口松动或脱离。
方案：增设应力消除附件（如卡扣或绑带），分散电缆受力点；优化PCB布局，确保安装点稳固，避免频繁移动场景。
2. 污染和环境影响
问题：连接器不可密封，长期暴露于高湿（环境湿度>80%RH）或污染源中，可能引入异物或湿气，降低导电性能。
方案：控制环境湿度至建议水平（≤80%RH），定期清理端子区域；在高风险场景下部署防护盖或防尘罩，减少污染物接触。
3. 端子接触不良
问题：端子压接公差控制不当或氧化层积聚，导致接触电阻异常，额定电流（最大2.5A）下传导效率下降。
方案：严格遵循压接高度公差标准（±0.2~0.5mm），使用专业清洁工具处理端子氧化；必要时更换端子并测试电流传输稳定性。
4. 外壳完整性缺失
问题：材质在高机械应力或腐蚀性环境（如酸性介质）下易变形或腐蚀，影响整体结构强度。
方案：避免暴露于强腐蚀性环境，在高温场景（工作温度上限85°C）定期检查外壳变形；必要时加固安装支架，确保壳体耐久性。
5. 键控错位或对接偏差
问题：键控代码C设计不足或端子排列顺序失配，对接公端宽度（0.5mm）与厚度（0.4mm）未能精确对齐，引发连接不稳定。
方案：安装前校对公端键控代码及端子顺序；使用专用对准工具辅助定位，确保连接器两段完全一致固定。
